Способ интерференционной резольвометрии

Способ интерференционной резольвометрии

Иллюстрации

Показать все

Реферат



Изобретение относится к способам измерения характеристик светочувствительных материалов и позволяет повысить точность определения оптимальной экспозиции за счет использования растра, соответствующего реальному изображению. Для этого световой поток от источника излучения делят на две пары интерферирующих пучков во взаимно перпендикулярных плоскостях, которые затем сводят вместе на поверхности исследуемого материала с образованием интерференционной картины в виде точечного растра, соответствующего условиям наилучшей передачи изображения. 1 ил.

СОЮЗ COBETCHHX

СО! 1ИАЛИСТИЧ1ЕСНИХ

РЕСПУБЛИК (51)5 С 03 С 5/02

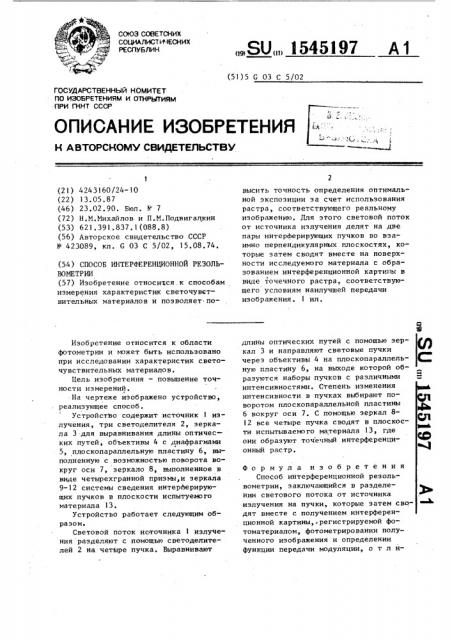

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4243160/24-10 (22) 13.05.87 (46) 23.02.90. Бюл. М 7 (72) Н.M.Mèõàéëîâ и П.M.Подвигалкин (53) 621.391.837.1(088.8) (56) Авторское свидетельство СССР

N - 423089, кл. G 03 С 5/02, 15.08.74. (54) СПОСОБ ИНТЕРФЕРЕНЦИОННОЙ РЕЗОЛЬВОМЕТРИИ (57) Изобретение относипся.к способам измерения характеристик светочувствительных материалов и позволяет поИзобретение относится к области фотометрии и может быть использовано при исследовании характеристик светочувствительных материалов.

Цель изобретения — повьппение точности измерений, На чертеже изображено устройство, реализующее способ.

Устройство содержит источник 1 излучения, три светоделителя 2, зеркала 3 для выравнивания длины оптических путей, объективы 4 с диафрагмами

5, плоскопараллельную пластину 6, выполненную с возможностью поворота вокруг оси 7, зеркало 8, выполненное в виде четырехгранной призмы,и зеркала

9-12 системы сведения интерАерирующих пучков в плоскости испытуемого материала 13.

Устройство работает следующим образом.

Световой поток источника 1 излучения разделяют с помощью светоделителей 2 на четыре пучка. Выравнивают

„„Я0„„1545197 А 1 высить точность определения оптимальной экспозиции за счет использования растра, соответствующего реальному изображению. Для этого световой поток от источника излучения делят на две пары интерферирующих пучков во взаимно перпендикулярных плоскостях, которые затем сводят вместе на поверхности исследуемого материала с образованием интерференционной картины в виде точечного растра, соответствующего условиям наилучшей передачи изображения. 1 ил. длины оптических путей с помощью зеркал 3 и направляют световые пучки через объективы 4 на плоскопараллель- С ную пластину 6, на выходе которой образуются наборы пучков с различными 2 интенсивностями. Степень изменения интенсивности в пучках выбирают поворотом плоскопараллельной пластины

6 вокруг оси 7. С помощью зеркал 8l2 все четыре пучка сводят в плоскости испытываемого материала 13, где они образуют точечный интерференционный растр. 1

Формула изобретения

Способ интерференционной резольвометрии, заключающийся в разделении светового потока от источника излучения на пучки, которые затем сводят вместе с получением интерференционной картины, нерегистрируемой фотоматериалом, фотометрировании полученного изображения и определении функции передачи модуляции, о т л и1545197

Составитель А.Воронков

Редактор E.Ïàïï Техред M.Ходанич Корректор В.Гирняк

Заказ 490 Тираж 375 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 ч а ю шийся тем, что, с целью повышения точности определения оптимальной экспозиции, деление светового потока осуществляют на две пары интерферирующих пучков во взаимно перпендикулярных плоскостях, в после сведения интерйеренционную картину получают в виде точечного растра.
