Ферритовый фильтр

Ферритовый фильтр

Иллюстрации

Показать все

Реферат



Изобретение относится к радиоэлектронике. Цель изобретения - улучшение подавления паразитных полос пропускания. Фильтр содержит два отрезка 1 и 2 прямоугольных волноводов, связанных между собой через отверстие 3 связи в общей широкой стенке 4, и намагниченные ферритовые резонаторы 5 и 6, размещенные в отрезках 1 и 2 с узкими стенками 7 и 8. При подаче СВЧ-колебаний в резонаторах 5 и 6 воздуждаются основной вид колебаний, неосновные виды колебаний и другие. При настройке фильтра разнос между резонансными частотами основного и неосновных видов колебаний сохраняется. Поэтому при совмещении резонансных частот основных видов колебаний резонаторов 5 и 6 резонансные частоты неосновных видов колебаний этих резонаторов 5 и 6 не совпадают. Частотная х-ка фильтра определяется перемножением частотных х-к резонаторов 5 и 6. Цель достигается за счет выполнения резонаторов 5 и 6 из материала с одинаковой намагниченностью насыщения и выбора высоты узких стенок 7 и 8 отрезков 1 и 2 из заданного соотношения. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 01 P I/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И A BTGPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4321979/24-09 (22) 30.07.87 (46) 23.02.90. Бюл. № 7 (71) Киевский политехнический институт им, 50-летия Великой Октябрьской социалистической революции (72) В,С. Вунтесмери (53) 621.372,85 (088.8) (56) Патент США ¹ 3821668,кл. Н 01 P. 1/20, опублик. 28.06.74.

Патент Японии № 51-8308, кл. Н 01 Р 1/20, опублик. 16.03.76. (54) ФЕРРИТОВЬ!11 ФИЛЬТР (57) Изобретение относится к радиоэлектронике, Цель изобретения- — улучшение подавления паразитных полос пропускания. Фильтр содержит два отрезка l и 2 прямоугольных волноводов, связанных между собой через отверстие 3 связи в общей широкой стенке 4, и намагниченные йерритовые

„„SU„„1545268 А 1

2 резонаторы 5 и 6, размещенные в отрезках 1 и 2 с узкими стенками 7 и 8

При подаче СВЧ-колебаний в резонаторах 5 и 6 возбуждаются основной вид колебаний, неосновные виды колебаний и другие. При настройке фильтра разнос между резонансными частотами основного и неосновных видов колебаний сохраняется, Поэтому при совмеще. нии резонансных частот основных видов колебаний резонаторов 5 и 6 резонансные частоты неосновных видов колебаний этих резонаторов 5 и 6 не совпадают. Частотная х-ка фильтра определяется перемножением частотных х-к резонаторов 5 и 6. Цель дости- с

lO гается за счет выполнения резонаторов

5 и 6 из материала с одинаковой намагниченностью насыщений,и выбора высоты узких стенок 7 и 8 отрезков и 2 из заданного соотношения. 1 ил.

1545268

Изобретение относится к области радиоэлектроники СВЧ и может быть использовано в радиотехнических установках различного назначения, в частности в приемных системах и радиоиэмерительной технике, Целью изобретения является улучшение подавления паразитных полос пропускания, 10

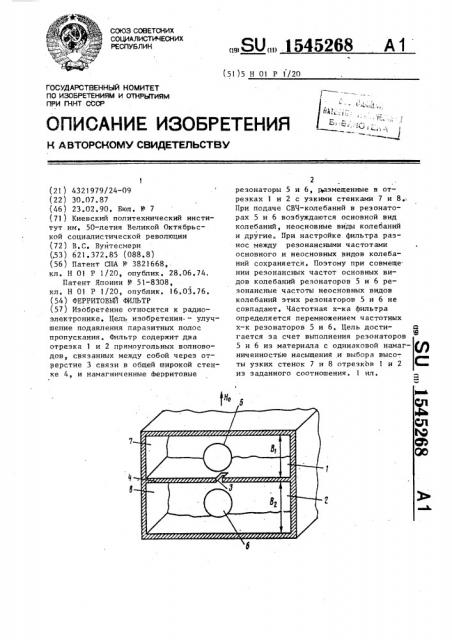

На чертеже представлен ферритовый фильтр. Фильтр содержит два отрезка прямоугольных волноводов 1 и 2, связанных между собой через отверстие 3 15 связи в общей широкой стенке 4, и намагниченные ферритовые резонаторы

5 и 6, размещенные в отрезках прямоугольных волноводов 1 и 2 соответст- венно. Ферритовые резонаторы 5 и 6 20 ! выполнены из материала с одинаковой намагниченностью насыщения, а высоты Ъ, где i = 1,2, узких стенок 7

1 и 8 отрезков прямоугольных волноводов 1 и 2 удовлетворяют соотношению где d. — диаметр намагниченных ферри-! товых. резонаторов 5 и 6;

11,34 (А-c/м) "l

k — волновое число;

Л . — заданная разница разносов

1 резонансных частот однородного и неоднородных видов колебаний намагниченного ферритового резонатора 5 или 6 в свободном пространстве и в соответствующем отрезке прямоугольного волновода 1 и 2 т

М вЂ” намагниченность насыщения феррита.

Ферритовый фильтр работает следующим образом.

При подаче СВЧ-колебаний в намагниченных ферритовых резонаторах 5 и 6 возбуждаются основной вид колебаний

110 (однородная прецессия) и неосновные виды колебаний,- например 210, и другие (неоднородная прецессия). Резонансная частота основного вида колебаний ферритоного резонатора 5(6) зависит Ьт высоты h,(Ü ) узкой стенки 7(8) отрезка прямоугольного волно- 55 вода 1(2) и при условии одинаковости намагничивающих внешних магнитных полей Н, отличается на величину д f, Формула изобретения

Ферритовый фильтр, содержащий два отрЕзка прямоугольных волноводов, свяэ анных между собой через о тверстия связи в общей широкой стенке, и намагниченные ферритовые резонаторы, размещеннйе в отрезках прямоугольных волноводов, о т л и ч а ю щ и й с я тем, что, с целью улучшения подавления наразитных полос пропускания, намагниченные ферритовые резонаторы выполнены из материала с одинаковой намагниченностью насыщения, а высоты

Ь;, где i = 1,2, узких стенок каждого отрезка прямоугольного волновода удовлетворяют соотношению

Ь;

cl. где 6.

I диаметр намагниченного ферритового резонатора;

11 34 (А.с/и ) волновое число; намагниченность насыщения феррита; заданная разница разносов резонансных частот однородного и неоднородных видов (3f g) от резонансной частоты этого вида колебаний в ферритовом резонаторе 5(6), находящемся в свободном пространстве. Влияние стенок отрезка прямоугольного волновода 1(2) на резонансные частоты неосновных видов .колебаний ферритового резонатора 5(6) пренебрежимо мало, поэтому разнос между резонансными частотами основного и неосновных видов колебаний ферритового резонатора 5(б) также зависит от высоты узкой стенки отрезка прямоугольного волновода 1(2) и отличается на величину д, (df ) от разноса между этими частотами в случае, когда намагниченный ферритовый резонатор

5(6) находится в свободном пространстве. При настройке фильтра разнос между резонансными частотами основного и неосновных видов колебаний сохраня- ется, поэтому при совмещении резонансных частот основных видов колебаний ферритовых резонаторов 5 и 6 резонансные частоты неосновных видов колебаний этих резонаторов не совпадают. Частотная характеристика фильтра определяется перемножением частотны.-. характеристик ферритовых резонаторов 5 и 6.

1545268

Составитель Н, Павлова

Редактор Л. Гратилло Техред М.Дидык Корректор М. Демчик

Заказ 494

Тираж 434

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Ф

Производственно-издательский комбинат "Патент", r.Óêãîðîä, ул. Гагарина,!01

5 колебаний намагниченного ферритового резонатора в свободном пространстве и в соответствующем отрезке прямоугольного волновода, df ф 4Г
