Реферат



Изобретение относится к средствам для посева сельскохозяйственных культур, узлам и деталям сельскохозяйственных машин и орудий, в частности к сошникам зерновых сеялок. Целью изобретения является снижение степени повреждений растений при подсеве или подкормке озимых культур и многолетних трав путем уменьшения зоны повреждения их почвой. Сошник содержит установленные на бороздообразующем рабочем органе 1 сферические диски 2 с зубьями 3. Неподвижный бороздообразующий рабочий орган имеет наральник 5 с острым углом вхождения в почву. Передняя кромка наральника выполнена V-образной с вершиной, направленной в противоположную движению сошника сторону. Сферические диски 2 направлены своей выпуклой поверхностью в сторону, противоположную наральнику 5. Ребро 7 наральника выполнено по кривой, например по гипоциклоиде. При движении сошника бороздообразующий рабочий орган 1 посредством наральника 5 и зубьев 3 сферических дисков 2 разрезает почву и корни и образует посевную борозду. Семена по семяпроводу поступают на дно борозды. При движении дисков 2 почва перемещается за наральник 5 и попадает снова в посевную борозду. Растительные остатки и корни защемляются между ребрами прямоугольной формы передней части наральника и заостренной кромкой зубьев 3 сферических дисков 2. При дальнейшем поворачивании дисков 2 корни и растительные остатки разрезаются с двух сторон наральника. 4 ил.

СОЮЗ CORFTCHHX

СОЦИАЛИС ИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1545977 (51)5 А 01 С 7

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

@us. 5

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4400518/30-15 (22) 1.04.88 (46) 28.0290. Бюл. № 8 (71) Полтавский сельскохозяйственный институт (72) А. П. Коломиец (53) 631.33.024 (088.8) (56) Авторское свидетельство СССР

X 1297748, кл. А 01 С 7/20, 1985

Авторское свидетельство СССР

¹ 1445591, кл. А 01 С 7/20, 1987. (54) СОШНИК ДЛЯ ПОДСЕВА ИЗРЕЖЕННЫХ КУЛЬТУР (57) Изобретение относится к средствам для посева сельскохозяйственных культур, узлам и деталям сельскохозяйственных машин и орудий, в частности к сошникам зерновых сеялок. Целью изобретения является снижение степени повреждений растений при подсеве или подкормке озимых культур и многолетних трав путем уменьшения зоны повреждения их почвой. Сошник содержит установленные на бороздообразующем рабочем органе 1 сферические диски 2 с зубьями 3.

Неподви ж ный бороздообра зующий рабочи и орган имеет наральник 5 с острым углом вхождения в почву. Передняя кромка наральника выполнена Г-образной с вершиной, направленной в противоположную движению сошника сторону. Сферические диски 2 направлены своеЙ выпуклой поверхностью в сторону, противоположную наральнику 5.

Ребро 7 наральника выполнено по кривой, например по гипоциклоиде. При движении сошника бороздообразующий рабочий орган

1 посредством наральника 5 и зубьев 3 сферических дисков 2 разрезает почву и корни и образует посевную борозду. Семена по семяпроводу поступают на дно борозды. При движении дисков 2 почва перемещается за наральиик 5 и попадает снова в посевную борозду. Растительные остатки и корни защемляются между ребрами прямоугольной формы передней части наральника и заостренной кромкой зубьев 3 сферических дисков 2. При дальнейшем иоворачивании дисков 2 корни и растительные остатки разрезаются с двух сторон наральника. 4 ил.

1545977

Форму,га изобретения

50 ((зобретение относится к средствам для посева сельскохозяйственных культур, узлам и деталям сельскохозяйственных машин и орудий, в частности к сошникам зерновых сеялок.

Цель изобретения — снижение степени повреждений растений при подсеве или подкормке озимых культур и многолетних трав путем уменьшения зоны повреждения корневой системы растений и присыпания Нх почвой.

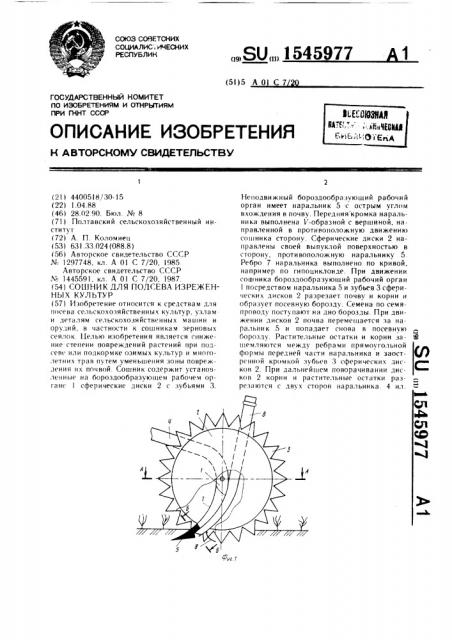

На фиг. 1 изображен сошник, вид сбоку; на фиг. 2 то же, вид спереди; на фиг. 3 разрез Л А на фиг. 1; на фиг, 4 разрез

Ь- Б на фиг. l.

Сошник содержит установленные на неподвижном бороздообразующем рабочем органе по направлеHHlo движения сферические диски 2, расположенные симметрично

6ороздообразуюшему рабочему органу. Сферические диски снабжены зубьями 3. Неподвижный бороздообразующий рабочий орган включает стойку 4, наральник 5 с острым

i глом вхождения в почву и направитель семян Поперечное сечение наральника 6 в зоне режущей пары «зуб диска-ребро наральника» имеет прямоугольную форму Сферические диски 2 направлены своей выпуклой поверхностью в стороны, противоположные наральнику 5. Ребро 7 наральника 5 выполнено по кривой, например по гипоциклоиде. Такая кривая улучшит скольжение растительных остатков, корневой системы и почвы II() ребру и граням наральника, обрашенным к сферической поверхности дисков 2. Для отражения семян от поверхности зубьев 3 с тыльной стороны направителя 6 установлена пластина 8.

Г!рименение двух дисков с зубьями позволяет о6резать почву и корни растений с обеих сторон наральника, уменьшить зону поперечной деформации почвы, что способствует снижению степени повреждений растений за счет уменыпения разрушения Нх корневой системы.

Расположение сферических дисков 2 вогнутой поверхностью к наральнику позволяет направить почву, отбрасываемую гранями наральника 5 в сторону, обратно в посевнук) бороздку. При этом растения не присыпают почвой и улучшается процесс заделки семян.

Сошник для подсева изреженных посевов работает следующим образом

При движении сошника неподвижный бороздоо6разуюший рабочий орган 1 посредством нар;ь)ьника 5 и зу6ьев 3 сферических дисков 2 разрезает почву и корни и образуют посевную борозду. Зубья 3 дисков 2 удерживают почву от осыпания с боковых стенок на дно бороздки. Семена или удобрения поступают по тукосемяпроводу в направитель 6 и попадают на дно бороздки.

Семена, которые могут быть вынесены на поверхность почвы зубьями 3 вращающихся дисков 2, отражаются пружинной пластиной 8, установленной с тыльной стороны направителя семян 6 между зубьями 3 сферических дисков 2, Отраженные пластиной 8 семена попадают на дно бороздки. При движении сошника почва скользит по ребру 7 наральника 5 и отбрасывается на вогнутые поверхности сферических дисков 2. Далее при вращении дисков 2 почва перемешивается дисками на наральник 5 с направителем семян 6 и попадает снова в посевную бороздку. Таким образом после прохода сошника в почве образуется узкая бороздка, в которую попадают семена или удобрения и заделывают почвой, которая была смещена наральником на сферические поверхности дисков и осыпалась с них в бороздку. Растительные остатки и корни растений зашемляются между ребрами прямоугольной формы передней части наральника и заостренной кромкой зубьев 3 сферических дисков 2.

При дальнейшем поворачивании дисков 2 растительные остатки и корни растений прижимаются зубьями 3 к наральнику 5 и разрезаются с двух его сторон.

Сошник для подсева изреженных культур, содержащий установленный по направлению движения диск с зубьями, неподвижный

6ороздообразуюший рабочий орган, имеющий стойку, направитель семян и наральник с острым углом вхождения в почву, и расположенный симметрично зубчатому диску относительно бороздообразующего рабочего оргийна сферический диск, вогнутая поверхность которого обращена к продольной осн сошника, отличающийся тем, что, с целью снижения степени повреждения растений при подсеве и подкормке озимых культур и многолетних трав путем уменьшения зоны повреждения их почвой, передняя кромка наральника выполнена V-образной с вершиной, направленной в противоположную движению сошника сторону, при этом сферический диск снабжен по периферии зубьями, а зубчатый диск выполнен сферическим с вогнутой поверхностью, обра щен ной к и родольной оси сошника.

l545977

1545977

b-b

Иеии внс
