Устройство для калибровки семян

Устройство для калибровки семян

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению и предназначено для калибровки семян по ширине. Цель изобретения - повышение производительности работы устройства и качества разделения семян. Устройство содержит связанное с приводом 3 вращения цилиндрическое секционное решето (СР) 6. С внешней стороны СР 6 расположена щетка для очистки, а на внутренней поверхности СР 6 выполнены продольные выступы в виде лент 10 из эластично-пористого материала (поролона) длиной не более 2/3 длины СР. Отверстия СР выполнены воронкообразной формы, болшее основание которой обращено во внутрь СР 6. Семена загружаются в бункер 14 с регулируемой шиберной заслонкой 15. Для отвода проходовой части семян и для схода крупной фракции служат разгрузочные приспособления - лотки. Для улучшения условий и бесшумной работы служит противопыльный чехол, установленный вокруг СР 6. Попадая на секции СР 6, семена задерживаются лентами 10, подхватываются и тем самым увеличивается фаза скольжения семян по СР 6, обеспечивая полное разделение семян по ширине. Щетка 13 постоянно поджимается и очищает секции СР 6 при его вращении. 2 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (51) 5 H 07 В 1/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИ4ЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

rlO H306PETEHHRM И ОТНРЫТИРМ

ПРИ ГКНТ СССР (21) 4391423/30-03 (22) 09.02.88 (46) 28,02.90. Бюл. 8 (!g) И.В. Антонов, В.И. Фидык и Н.С.Пнчуров (53) 664 ° 726.1(088.8) (56) Авторское свидетельство СССР

N 1(158640, кл. В 07 В 1/22, 1982.

Авторское свидетельство СССР, М 131571, кл. В 07 В 1/22, 1960. (94) УСТРОИСТВИ ДЛЯ КАЛИБРОВКИ СЕМЯН (57) Изобретение относится к сельскохозяйственному машиностроению и предназначено для калибровки семян по ширине. Ileab изобретения — повышение производительности работы устр-ва и качества разделения семян ° Устр-во содержит связанное с приводом 3 вращения цилиндрическое секционное решето (СР) 6. C внешней стороны CP 6 расположена щетка для очистки, а на внутI

2 ренней поверхности СР 6 выполнены продольные выступы в виде лент 10 из эластично-пористого материала (поролона) длиной не более 2/3 длины CP Отверстия CP выполнены воронкообразной формы, большее основание которой обращено во внутрь CP 6. Семена загружаются в бункер 14 с регулируемой шиберной заспонкой 15. Для отвода проходовой части семян и для схода крупной фракции служат разгрузочные приспособления - лотки. Для улучшения условий и бесшумной работы служит противопыльный чехол, установленный вокруг

СР 6. Попадая на секции СР 6, семена задерживаются лентами 10, подхватыва- а ются и тем самым увеличивается фаза

Ж скольжения семян по Ср с, обеспечивая (/) полное разделение семян по ширине, Щетка 13 постоянно поджимается и очи- С щает секции СР 6 при его вращении.

2 з.п, ф-лы, 2 ил.

1546!77

Изобретение относится к сельскохозяйственному машиносТроению и может использоваться, в частности, для. калибровки семян по ширине.

Целью изобретения является повышение производительности работы устройства и качества разделения семян.

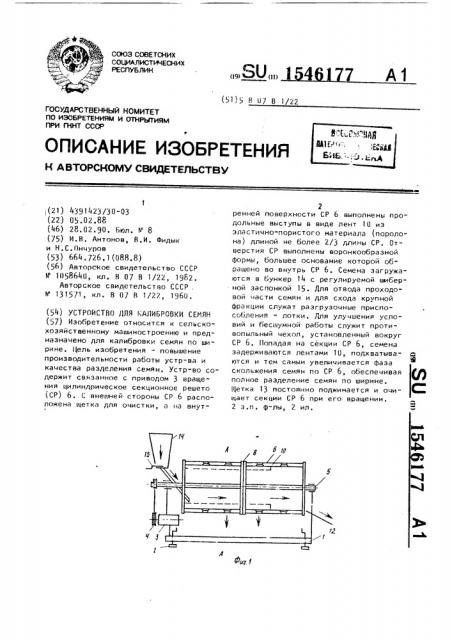

На фиг. 1 показано предлагаемое устройство, вид сбоку; на фиг. 2 — то же, разрез A-А на фиг. 1.

Устройство для калибровки семян включает установленный на раме 1 с регулируемыми стойками 2 привод 3 вращения с ременной передачей 4 на вал 5 цилиндрического решета 6. К валу 5 приварены крестовины 7 и закреплены кольца 8. В пазы колец 8 вставляются составные секции 9 цилиндрического решета 6.Отверстия секций 9 решета имеют воронкообразную форму, большее основание которой обращено внутрь решета. К секциям закреплены с внутренней стороны эластично-пористые продольные выступы в виде лент 10 (нап- 25 ример, иэ поролона) длиной 2/3 длины решета. Для отвода проходовой части семян {более мелкая фракция) служат разгрузочные приспособления - лоток

11, прикрепленный к Раме 1, для схода крупной фракции установлен на раме

1 лоток 12. Для очистки секций 9 Ре шета 6 служит подпружиненная щетка

13, прикрепленная к раме 1 с внешней стороны решета. Семена загружаются

35 в бункер 14 с регулируемой шиберной заслонкой 15, укрепленной также на раме 1. /)ля улучиения условий и бесшумной работы служит противопыльный чехол 16, установленный вокруг решета на раме 1.

Устройство работает следующим образом.

Семена загружаются в бункер 14 с 45 регулируемой ииберной заслонкой 15.

Включается привод 3 и через ременную передачу 4 передается вращение на вал 5 цилиндрического решета 6 с составными секциями 9, вставленными с торца в кольцах Й на крестовинах 7.

Семена, попадая на секции решета, эластично-пористыми лентами 10 (например, из поролона) задерживаются, подхватываются и тем самым увеличивается фаза скольжения семян по решету, обеспечивая полное разделение семян по ширине. Проходная часть семян попадает на лоток 11 для затаривания по обычнои технологии возделывания. Для очистных секций решета служит подпружиненная щетка 13, которая постоянно поджимается и очищает секции при вращении решета. Ленты 10 установлены на 2/3 длины решета. Секции 9, выполненные с круглыми отверстиями воронкообразной формы, обеспечивают более полное разделение семян, способствуют проходу мелкой фракции по ширине.

Крупная фракция семян по ширине сходит вдоль решета на лоток 12 и затаривается в мешки для посева ° формула изобретения

1. Устройство для калибровки семян, включающее цилиндрическое секционнре решето, связанное с приводом вращения, щетку для очистки, расположенную с внеиней стороны решета, загрузочные и разгрузочные приспособления, о т л и,ч а ю щ е е с я тем, что, с целью повышения производительности работы устройства и качества разделения семян, на внутренней поверхности решета выполнены продольные выступы в виде лент из эластично-пористого материала длиной не более ?/3 длины решета, при этом отверстия решета выполнены воронкообразной формы, большее основание которой обращено во внутрь решета.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что выступы выполнены из поролона.

3. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что оно снабжено противопыльным чехлом, в который установлено решето.

1 !161 77

A-Ì
