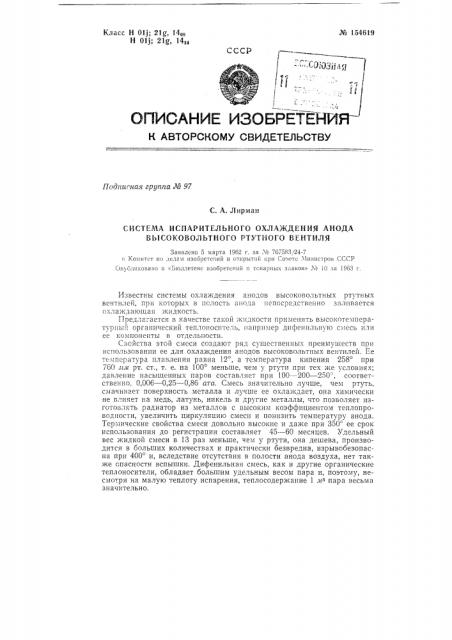

№ 154619
Класс Н Olj; 21g, 14ав
Н Olj; 2lg, 14 4 л, - ИОН,1д
1
1 i.
ОПИСАНИЕ ИЗОБРЕ1 ЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Пойгигная группа № 97
С. A. Лирман
СИСТЕ1ЧА ИСЛАРИТЕЛЬНОГО ОХЛАЖДЕНИЯ АНОДА
ВЫСОКОВОЛЬТНОГО РТУТНОГО ВЕНТИЛЯ
Заявлено 5 чарта 1962 г. за ¹ 767583724-7 и Когаитст по ислам изобретений и открытий рн Со. åòå .11инистров СССР
Оп блнковано в .<оюлпетенс изобретении и товарных знаков» ¹ 10 за 1963 г.
Известны системы охлаждения анодов высоковольтных ртутных вснтилей, при которых в полость анода непосредственно заливается охлаждаюгцая жидкость.
Предлагается в качестве такой жидкости применять высокотемператунный органический теплоноситель, например днфеннльную смесь или
l ее компоненты в отдельности.
Свойства этой смеси создают ряд существенных преимуществ при использовании ее для охлаждения анодов высоковольтных вентилей. Ее температура плавления равна 12, а температура кипения 258 при
760 ля рт. ст., т. е. на 100 меньше, чем у ртути при тех же условиях; давление насыщенных паров составляет при 100 — 200 — 250, соответствеьн-;о, 0,006 — 0,25 — 0,86 ата. Смесь значительно лучше, чем ртуть, смачивает поверхность металла и лучше ее охлаждает, она химически
1е влияет на медь, латунь, никель и другие металлы, что позволяет изготовлять радиатор из металлов с высоким коэффициентом теплопроводности, увеличить циркуляцию смеси и понизить температуру анода.
Термические свойства смеси довольно высокие и даже при 350 ее срок использования до регистрации составляет 45 — 60 месяцев. Удельный вес жидкой смеси в 13 раз меньше, чем у ртути, она дешева, производится в больших количествах и практически безвредна, взрывобезопасна при 400 и, вследствие отсутствия в полости анода воздуха, нет также опасности вспышки. Дифенильная смесь, как и другие органические теплоносители, обладает большим удельным весом пара и, поэтому, несмотря на малую теплоту испарения, теплосодержание 1 мз пара весьма значительно.
Помимо дифенильной смеси, в зависимости от разных условий, для охлаждения анодов могут быть использованы и другие органические теплоносители, такие как дифенил, нафталин, тетрахлордифенил, глиперин, кремнийорганические материалы и другие.
На чертеже показан разрез анода высоковольтного вентиля, который может охлаждаться заливкой в его полость органического теплоносителя. Приняты следующие обозначения: 1 — полый анод, 2 — ребристый радиатор, 8 — дифенильная смесь, 4 — направляющая труба, 5 — - нагреватель, б — сток, 7 — вакуумный вентиль (кран), 8 — уплотнение.
В полость анода засыпается эвтектическая дифенильная смесь 3.
Объем радиатора и анода откачивается до нужного давления и отсекается от наружной атмосферы не запаянной откачной трубкой, а вакуумным вентилем (краном 7).
Предмет изобретения
Применение высокотемпературного органического теплоносителя, например дифенильной смеси или ее компонентов в отдельности, для испарительного охлаждения анода высоковольтного ртутного вентиля.
