Реферат



Изобретение относится к обработке металлов давлением, в частности к технологии изготовления заготовок из ленты, преимущественно тангенциальных расширителей маслосъемных поршневых колец двигателей внутреннего сгорания. Цель изобретения - повышение точности и производительности. Заготовку в виде плющенной ленты, согнутую в змейку, имеющую отогнутые откалиброванные упоры, подают в зону гибки, базируя по ширине в направляющих и по шагу зубьями валка-пуансона при постоянно действующем усилии прижима. После этого заготовку пропускают между гибочными роликами, расположенными под углом к вертикали со смещением относительно друг друга на полшага заготовки, где осуществляют формовку @ -образного профиля. Затем заготовка поступает в зону калибровки, где в калибровочных роликах осуществляют окончательную формовку профиля. Точность и производительность повышаются за счет непрерывной прокатки профиля в процессе гибки. 1 з.п. ф-лы, 12 ил.

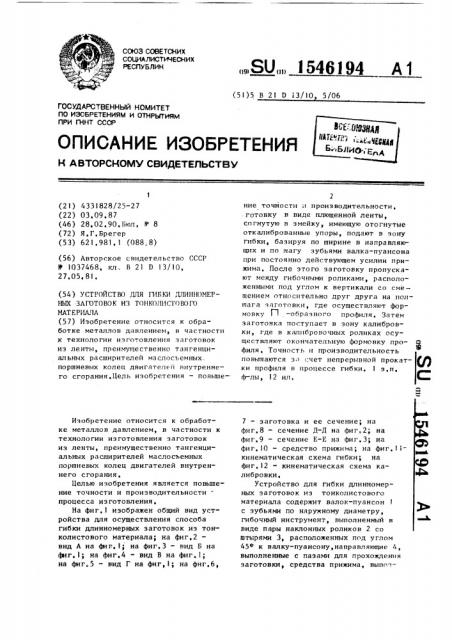

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 21 D 13/10 5/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 4331828/25-27 (22) 03.09.87 (46) 28,02,90,Бюл, !! 8 (72) Я.Г.Брегер (53) 621,981,1 (088.-8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н ABTOPCKOMY СВИДЕТЕРЬСТВУ (56) Авторское свидетельство СССР

1I 1037468, кл, В 21 D 13/10, 27.05. 81. (54) УСТРОЙСТВО ДЛЯ ГИБКИ ДЛИННОМЕРНЫХ ЗАГОТОВОК ИЗ ТОНКОЛИСТОВОГО

MATЕРИАЛА (57) Изобретение относится к обработке металлов давлением, в частности к технологии изготовления заготовок иэ ленты, преимущественно тангенциальных расширителей маслосъемных. поршневых колец двигателей внутреннего сгорания, Цепь изобретения — повышеИзобретение относится к обработке металлов давлением, в частности к технологии изготовления заготовок из ленты, преимущественно тангенциальных расширителей маслосъемных поршневых колец двигателей внутреннего сгорания.

Целью изобретения является повышение точности и производительностипроцесса изготовления, На фиг,l изображен общий вид устройства для осуществления способа гибки длинномерных заготовок из тонколистового материала; на фиг,2— вид А на фиг, 1; на фиг.3 — - вид Б на фиг,l; на фиг,4 - вид В на фиг,l; на фиг,5 — вид Г на фиг,l; на фиг,б, „„SU„„) 545) 94 А 1 ние точности и производительности, готовку в виде плющенной ленты, согнутую в змейку, имеющую отогнутые откалиброванные упоры, подают в зону гибки, баэируя по ширине в направляющих и по шагу зубьями валка-пуансона при постоянно действующем усилии прижима. После этого заготовку пропускают между гибочными роликами, расположенными под углом к вертикали со сме— щением относительно друг друга на полшага заготовки, где осуществляют формовку Г 1 -образного профиля. Затем заготовка поступает в зону калибровки, где в калибровочных роликах осуществляют окончательную формовку профиля, Точность и производительность повышаются э,« чет непрерывной прокатки профиля в процессе гибки. 1 з.п, ф-лы ° 12 ил.

7 — заготовка и ее сечение; на фиг,8 — сечение Д-Д на фиг,2; на фиг,9 — сечение Е-Е на фиг.3; на фиг,10 — средство прижима; на фиг.!!в кинематическая схема гибки; на фиг,l2 — кинематическая схема калибровки, Устройство для гибки длинномерных заготовок из тонколистового материала содержит валок-пуансон 1 с зубьями по наружному диаметру, гибочный инструмент, выполненный в виде пары наклонных роликов 2 со штырями 3, расположенных под углом

45+ к валку-пуансону, направляющие 4, выполненные с пазами для прохожления заготовки, средства прижима, выпоз1546 194 ненные в виде поворотных роликов 5, с наружными пазами по шагу зубьев валка-пуансона, калибровочный инструмент в виде пары наклонных роликов

6 со штырям», расположенных под углом -5 к валку-пуансону !, Ролики 2 и 6 расположены со смещением относительно друг друга на полшага заготовки. 1О

Заготовку 7 из тонколистового материала с поперечными пазами подают в зону гибки, пропускают между направляющими 4, прижимают поворотными роликами 5 и отгибают кромку заготовки непрерывной прокаткой в гибочных роликах 2, расположенных по обе стороны валка-пуансона 1, затем подают в зону калибровки, где осуществляют окончательное формирование П-образного профиля 8 в калибровочных роликах 6> либо на одном валке-пуансоне, либо на разных, Устройство работает следующим образом, 25

Заготовка 7 в виде ленты с поперечными пазами и отогнутыми по ширине упорами поступает в зону деформирования посредством вращения валка-пуансона 1. При подаче заготовка

7 непрерывно базируется по ширине В в канавке валка-пуансона I и направляющих 4 и по шагу t зубьями валкапуансона 1 под действием усилия !1 поворотных роликов 5. Формирование 35

Л-образного профиля происходит непрерывно при прокатке заготовки 7 через гибочные 2 и калибровочные 6 ролики.

Пример, Заготовку в виде плющенной ленты 0,8х2,4 мм, согнутую в 40 змейку с шагом а = 12 мм и имеющую отогнутые откалиброванные упоры вы сотой 0,68 мм, подают непрерывно, базируя ее по ширине В = 10,6 мм в направляющих и в канавке валка-пуансона ф 200 мм и по шагу t = 12 мм зубьями валка-пуансона при постоянно действующем усилии Ц = 10-15 кгс прижимного устройства и удЕрживая входящее изделие усилием N = 1-.2 кгс. После чего пропускают заготовку между гибочными роликами 4 30 мм со штырями ф 3 мм, расположенными со смещением

0,5t (6 мм) относительно- друг друга, производят гибку, Калибровку производят на калибровочных роликах !!! 30 мм со штырями ф 3 мм, расположенных также со смещением 6 мм относительно друг друга °

Скорость валка-пуансона 5- IQ об/

/мин. Скорость вращения гибочных и калибровочных роликов 4 об/мин, Повышение производительности позволяет снизить затраты за счет уменьшения потребностей в оборудовании и высвобождения численности основных рабочих, Повышение точности полученного данным способом профиля, используемого для изготовления тангенциальных расширителей| позволит снизить затраты за счет уменьшения количества иэделий, подлежащих калибровке профиля по высоте и термостабилиэации по длине развертки, а также за счет уменьшения брака уменьшенной высоты профиля.

Ф о р м у л а и з о б р е т е н и я

1, Устройство для гибки длинномерных заготовок из тонколистового материала с поперечными пазами, преимущественно тангенциальных расширителей маслосьемных колец, содержащее валок-пуансон с наружными зубьями, средства прижима заготовки к валкупуансону и гибочный инструмент, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и производительности, гибочный инструмент выполнен в виде наклонных поворотных роликов со штырями, расположенных по обе стороны от валка-пуансона со смещением их осей относительно одна другой, при этом устройство снабжено направляющими с пазами для прохождения заготовки и приводом вращения валка-пуансона, 2, Устройство по и,1, о т л и ч а ю щ е е с я тем, что средства прижима выполнены в виде расположенных над валком-пуансоном подпружиненных поворотных роликов с наружными пазами в соответствии с шагом зубьев валка-пуансона, ! 546194

Уид Е юг 5

1546194

0ид / г.7

E-F

Фиг t0

1546194
