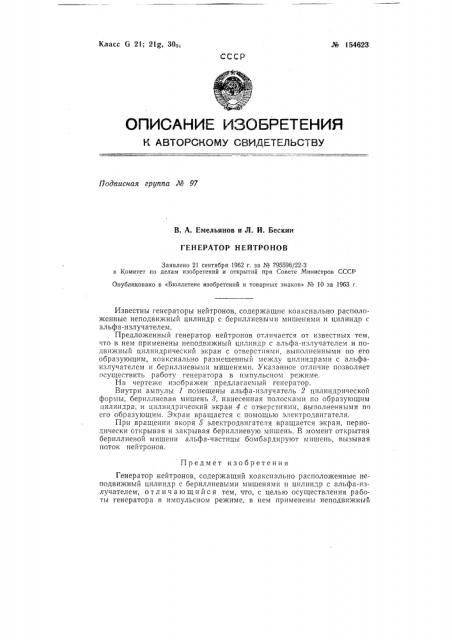

Класс G 21; 2lg. 30о .% 154623
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа JH 97
В. А. Емельянов и Л. И. Бескин
ГЕН ЕРАТОР Н ЕЙТРО НОВ
Заявлено 21 сентября 1962 r. за М 795596/22-3 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» К 10 за 1963 г.
Предмет изобретения
Генератор нейтронов, содержащий коаксиально расположенные неподвижный цилиндр с бериллиевыми мишенями и цилиндр с альфа-излучателем, отличающийся тем, что, с целью осуществления работы генератора в импульсном режиме, в нем применены неподвижный
Известны генераторы нейтронов, содержащие коаксиально расположенные неподвижный цилиндр с берпллиевымп мишенями и цилиндр с альфа-излучателем.
Предложенный генератор нейтронов отличается от известных тем, что в нем применены неподвижный цилиндр с альфа-излучателем и подвижный цилиндрический экран с отверстиями, выполненными по его образующим, коаксиально размещенный между цилиндрами с альфаизлучателем и бериллиевыми мишенями. Указанное отличие позволяет осуществить работу генератора в импульсном режиме.
На чертеже изображен предлагаемый генератор.
Внутри ампулы 1 помещены альфа-излучатель 2 цилиндрической формы, бериллиевая мишень 8, нанесенная полосками по образующим цилиндра, .и цилиндрический экран 4 с отверстиями, выполненными по его образующим. Экран вращается с помощью электродвигателя.
При вращении якоря 5 электродвигателя вращается экран, периодически открывая и закрывая бериллиевую мишень. В момент открытия бериллиевой мишени альфа-частицы бомбардируют мишень, вызывая поток нейтронов..№ 154623 цилиндр с альфа-излучателем и подвижный цилиндрический экран с отверстиями, выполненными по его образующим, коаксиально размещенный между цилиндрами с альфа-излучателем и бериллиевыми мищенями.
