Способ измерения параллельности направляющих

Способ измерения параллельности направляющих

Иллюстрации

Показать все

Реферат



Изобретение относится к способам определения параллельности направляющих с использованием оптических средств и может быть использовано в станкостроительной, судостроительной и других отраслях промышленности. Целью изобретения является расширение технологических возможностей процесса измерений и повышение точности за счет расширения диапазона независимо от расстояния между направляющими. Для измерения взаимной параллельности направляющих визирная труба первого автоколлиматора устанавливается вместе с зеркалом на одной из направляющих, зеркало второго автоколлиматора на визирную трубу первого автоколлиматора, визирная труба второго автоколлиматора - стационарно и перпендикулярно лучу первого. Угол поворота визирной трубы первого автоколлиматора при переносе его с первой направляющей на вторую и фиксируемый вторым автоколлиматором есть искомое отклонение двух направляющих от параллельности относительно друг друга. 1 ил.

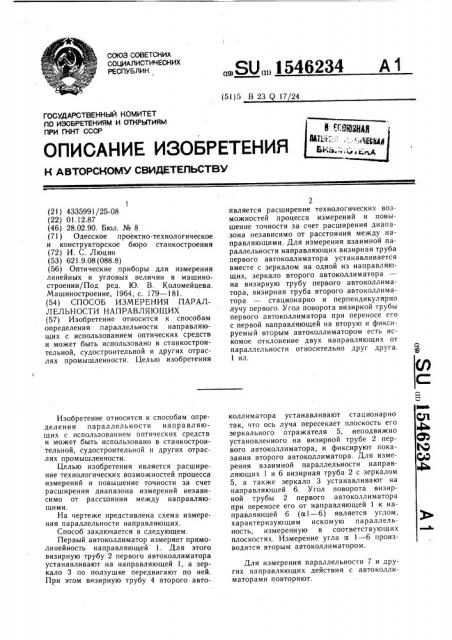

СОЮЗ СОВЕТСКих

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСЛНИК ИЗ0БРЕтениЯ

Н А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4335991/25-08 (22) О!.12.87 (46) 28.02.90. Бюл. № 8 (71) Одесское проектно-технологическое и конструкторское бюро станкостроения (72) И. С. Люции (53) 621.9.08 (088.8) (56) Оптические приборы для измерения линейных и угловых величин в машиностроении/Под ред. Ю. В. Коломейцева.

Машиностроение, 1964, с. 179 — 181. (54) СПОСОБ ИЗМЕРЕНИЯ ПАРАЛЛЕЛЬНОСТИ НАПРАВЛЯЮЩИХ (57) Изобретение относится к способам определения параллельности направляющих с использованием оптических средств и может быть использовано в станкостроительной, судостроительной и других отраслях промышленности. Целью изобретения

Изобретение относится к способам определения параллельности направляющих с использованием оптических средств и может быть использовано в станкостроительной, судостроительной и других отраслях промышленности.

Целью изобретения является расширение технологических возможностей процесса измерений и повышение точности за счет расширения диапазона измерений независимо от расстояния между направляющими.

На чертеже представлена схема измерения параллельности направляющих.

Способ заключается в следующем.

Первый автоколлиматор измеряет прямолинейность направляющей l. Для этого визирную трубу 2 первого автоколлиматора устанавливают на направляющей 1, а зеркало 3 по ползушке передвигают по ней.

При этом визирную трубу 4 второго авто„.Я0„„1546234 А 1 (5l)5 В 23 Q 17/24

2 является расширение технологических возможностей процесса измерений и повышение точности за счет расширения диапазона независимо от расстояния между направляющими. Для измерения взаимной параллельности направляющих визирная труба первого автоколлиматора устанавливается вместе с зеркалом на одной из направляющих, зеркало второго автоколлиматора на визирную трубу первого автоколлиматора, визирная труба второго автоколлиматора — стационарно и перпендикулярно лучу первого. Угол поворота визирной трубы первого автоколлиматора при переносе его с первой направляющей на вторую и фиксируемый вторым автоколлиматором есть искомое отклонение двух направляющих от параллельности относительно друг друга.

1 ил. коллиматора устанавливают стационарно так, что ось луча пересекает плоскость его зеркального отражателя 5, неподвижно установленного на визирной трубе 2 первого автоколлиматора, и фиксируют показания второго автоколлиматора. Для измерения взаимной параллельности направляющих 1 и 6 визирная труба 2 с зеркалом

5, а также зеркало 3 устанавливают на направляющей 6. Угол поворота визирной трубы 2 первого автоколлиматора при переносе его от направляющей 1 к направляющей 6 (а1 — 6) является углом, характеризующим искомую параллельность, измеренную в соответствующих плоскостях. Измерение угла а 1 — 6 производится вторым автоколлиматором.

Для измерения параллельности 7 и других направляющих действия с автоколлиматорами повторяют.

1546234

Составитель В. Жиганов

Редактор Н. Горват Техред И..Верес Корректор С. Черни

Тираж 662 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН

ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб.. д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Формула изобретения

Способ измерения параллельности направляющих, заключающийся в сравнении отклонений показаний, фиксируемых на двух автоколлиматорах, по крайней мере один из которых установлен на соответствующей проверяемой направляющей, отличающийся тем, что, с целью расширения технологи4 ческих возможностей и повышения точности, визирную трубу второго автоколлиматора устанавливают стационарно перпендикулярно первой проверяемой направляющей, причем его зеркальный отражатель устанавливают на визирной трубе первого автоколлиматора плоскостью параллельно направлению луча первого автоколлиматора.
