Механизм подъема верхних подающих вальцов деревообрабатывающего станка

Механизм подъема верхних подающих вальцов деревообрабатывающего станка

Иллюстрации

Показать все

Реферат



Изобретение относится к лесопильной и деревообрабатывающей промышленности. Целью изобретения является упрощение конструкции и снижение металлоемкости. В механизме корпус приводного вала 2 установлен подвижно в вертикальной плоскости. На валу 2 закреплен подающий диск 4. На корпусе вала 2 жестко закреплен рычаг 11. На рычаге 11 укреплен дополнительный вал 10, несущий фигурный диск 9. Поверхность диска 9 имеет форму спирали Архимеда. Ось диска 9 расположена выше оси диска 4. Вал 10 расположен параллельно валу 2 и по ходу подачи впереди него. Подающий диск 4 получает вращение от вала 2. При помощи звездочек 15 и 16 вращение передается на фигурный диск 9. При подаче заготовок, имеющих большую высоту, во взаимодействие с ними вступает фигурный диск 9 и за счет своей поверхности он поднимается. Связанный с ним подающий диск 4 также поднимается. Он захватывает заготовку и передает ее на пилу. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (19) SU(11) (51)5 В 27 В 25 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (2 1) 437 286 1/2 3-1 5 (22) 01.02.88 (46) 28.02.90. Бюл. Ф 8 (71) Уральский лесотехнический институт им. Ленинского комсомола (72) В.К.Пашков, В.В.Власюк .и А.В.Козлов (53) 674.053(088.8) (56) Авторское свидетельство СССР

N. 417276, кл. В 27 В 25/02, 1972.

I 2 (54) МЕХАНИЗМ ПОДЪЕМА ВЕРХНИХ ПОДАЮЩИХ ВАПЬЦОВ ДЕРЕВООБРАБАТЫВАЮЩЕГО

СТАНКА (57) Изобретение относится к лесопильной и деревообрабатывающей промьпппенности. Целью изобретения является упрощение конструкции и снижение металлоемкости. В механизме корпус приводного вала 2 установлен подвижно в вертикальной плоскости.

1546259

10

На валу 2 закреплен подающий диск 4 °

На корпусе вала 2 жестко закреплен рычаг 11 ° На рычаге 11 укреплен дополнительный вал 10, несущий фигур,ный диск 9. Поверхность диска 9 имеет форму спирали Архимеда. Ось диска

9 расположена выше оси диска 4. Зал

10, расположен параллельно валу 2 и по ходу подачи впереди него. 11одающий диск 4 получает вращение от ва1

1 (1

Изобретение относится к лесопильной и деревообрабатывающей промышленности и может быть использовано в качестве механизма подачи станков ( для продольной распиловки различных по толщине заготовок.

Целью изобретения является упрощение конструкции и снижение металлоемкости.

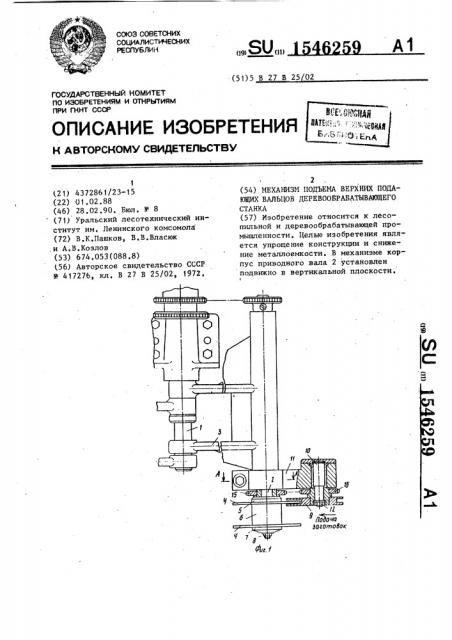

На фиг. 1 изображена конструкция устройства, вид сверху, на фиг. 2— то же, вид спереди; на фиг. 3 — разрез А-А на фиг. 1.

Механизм подъема верхних подающих вальцов деревообрабатывающего станка установлен на оси 1, смонтированной в корпусе станка. Рычаги, связывающие корпус станка и корпус приводного вала 2, могут быть выполнены, например, в виде кронштейнов

3. Они шарнирно укреплены на оси 1 и жестко связаны с корпусом приводного вала 2. На валу 2 закреплен подающий диск 4 при помощи коренного фланца 5, прокладок 6, эажимного фланца 7 и гайки 8.

Фигурный диск 9, поверхность которого имеет форму спирали Архимеда, укреплен на дополнительном валу 10 рычага 11 с помощью гайки 12. Рычаг

11 жестко закреплен на корпусе вала

2 при помощи призматической шпонки

13 и болта с гайкой 14. Дополнительный вал 10 расположен параллельно приводному валу 2 и по ходу подачи впереди него. Кинематическая связь валов 2 и 10 обеспечивает передачу движения на фигурный диск 9 при по мощи звездочек 15 и 16 цепной передачи. Ось фигурного диска 9 расположена выше оси поданицего диска 4.

Устройство работает следующим образом.

45 ла 2. При помощи звездочек 15 и 16 вращение передается на фигурный диск

9. При подаче заготовок, имекяцих большую высоту, во вэаимодействие с ними вступает фигурный диск 9 и за счет своей поверхности он поднимается. Связанный с ним подающий диск 4 также поднимается. Он захватывает заготовку и передает ее на пилу. 3 ил.

Подающий диск 4 получает вращение от приводного вала 2. При помощи звездочек 15 и 16 вращение передается на фигурный диск 9. Поданмций диск

4 устанавливается в начале работы на . минимальную толщину обрабатываемой заготовки (например 10 мм).

При подаче заготовок, например, толщиной 20 мм подающий диск 4 сам набегает на заготовку за счет своих размеров. При подаче заготовок различной толщины (например, свыше

20 мм) фигурный диск 9 набегает на заготовку и за .счет поверхности, выполненной по спирали Архимеда, поднимается и поднимает жестко скрепленный с ним корпус вала 2 и, следовательно, подающий диск 4. Подающий диск 4, в свою очередь; захватывает заготовку и передает ее на пилу.

Конструкция предлагаемого устройства позволяет упростить конструкцию механизма автоматического подъема верхних подающих вальцов деревообрабатывающего станка, снизить его массу и стоимость изготовления, а также позволяет значительно упростить работу станка при обработке заготовок разной толщины.

Формула изобретения

Механизм подъема верхних подающих вальцов деревообрабатывающего станка, включающий приводные диски, подвижно установленные в вертикальной плоскости посредством рычагов, связанных с корпусом станка и корпусом приводного вала, о т л и ч а юшийся тем, что, с целью упрощения конструкции и снижения металлоемкости, на.корпусе приводного вала жестко закреплен рычаг, на котором смонтирован дополнительный вал, рас1546259

6 установлен фигурный диск, имеющий поверхность в виде спирали Архимеда, при этом валы кинематически связаны

5 между собой посредством цепной передачи. положенный впереди вала подающего диска и параллельно ему и имеющий ось, которая в вертикальной плоскости расположена выше оси вала подающего диска, а на дополнительном валу
