Автомат для обрезки кубиков

Автомат для обрезки кубиков

Иллюстрации

Показать все

Реферат



Изобретение относится к производству игрушек, в частности кубиков с различными наклейками на гранях. Цель изобретения - повышение производительности автомата. Механизм поворота кубика позволяет подводить кубик очередной гранью к режущему узлу при повороте кубика на 30°. Автомат содержит рабочую площадку с загрузочным бункером и узлами резания, поворотное водило с лопастями, служащими для перемещения и поворота кубика. Рабочая площадка выполнена в виде правильного многогранника с углом в вершине 120°, узлы резания размещены на ее гранях, а каждая лопасть поворотного водила снабжена двуплечими рычагами, закрепленными с возможностью вращения на оси и взаимодействия с упорами, установленными на гранях рабочей площадки. 1 з.п. ф-лы, 2 ил.

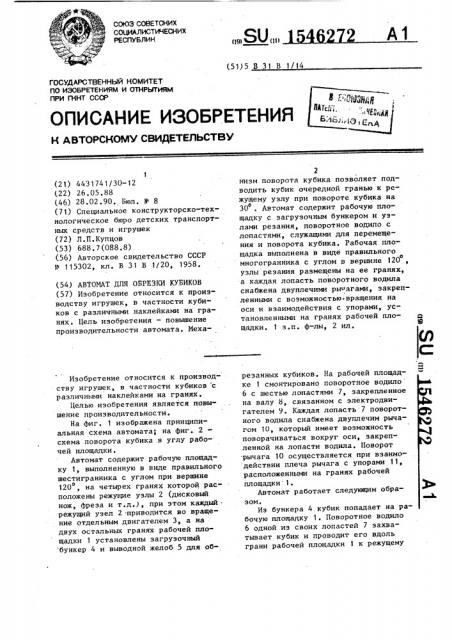

СОЮЗ СОВЕТСНИХ

СОЦИА ЛИСТ ИЧЕСНИХ

РЕСПУБЛИК

А1 (19) (И) (51) 5 В 31 В 1/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4431741/30-12 (22) 26.05.88 (46) 28.02.90. Бюл. У 8 (71) Специальное конструкторско-технологическое бюро детских транспортных средств и игрушек (72) Л.П.Купцов (53) 688.7(088.8) (56) Авторское свидетельство СССР

Р 115302, кл. В 3 1 В 1/20, 1958. (54) АВТОМАТ ДЛЯ ОБРЕЗКИ КУБИКОВ (57) Изобретение относится к производству игрушек, в частности кубиков с различными наклейками на гранях. Цель изобретения — повышение производительности автомата. МехаИзобретение относится к производству игрушек, в частности кубиков с различными наклейками на гранях.

Целью изобретения является повышение производительности.

На фиг ° 1 изображена принципиальная схема автомата, на фиг.. 2— схема поворота кубика в углу рабочей площадки.

Автомат содержит рабочую площадку 1, выполненную в виде правильного шестигранника с углом при вершине

120, на четырех гранях которой расположены режущие узлы 2 (дисковый нож, фреза и т.д.), при этом каждый . режущий узел 2 .приводится во вращение отдельным двигателем 3, а на двух остальных гранях рабочей площадки 1 установлены загрузочный бункер 4 и выводной желоб 5 для об2 низм поворота кубика позволяет подводить кубик очередной гранью к режущему узлу при повороте кубика на

30 . Автомат содержит рабочую плоо щадку с загрузочным бункером и ysлами резания, поворотное водило с лопастями, служащими для перемещения и поворота кубика. Рабочая площадка выполнена в виде правильного о многогранника с углом в вершине 120 узлы резания размещены на ее гранях, а каждая лопасть поворотного водила снабжена двуплечими рычагами, закрепленными с возможностью вращения на оси и взаимодействия с упорами, установленными на гранях рабочей площадки. 1 э.п. ф-лы, 2 ил. резанных кубиков. На рабочей площадке 1 смонтировано поворотное водило

6 с шестью лопастями 7, закрепленное на валу 8, связанном с электродвигателем 9. Каждая лопасть 7 поворотного водила снабжена двуплечим рычагом 10, который имеет возможность поворачиваться вокруг оси, закрепленной на лопасти водила. Поворот рычага 10 осуществляется нри взаимо действии плеча рычага с упорами 11, расположенными на гранях рабочей площадки 1.

Автомат работает следукнцим образом.

Иэ бункера 4 кубик попадает на рабочую площадку 1. Поворотное водило

6 одной иэ своих лопастей 7 saxaaтывает кубик и проводит его вдоль грани рабочей площадки 1 к режущему

3 1546272 4 узлу 2, который обрезает грань кубика. При приближении кубика к углу рабочей площадки 1 конец двуплечего рычага 10 задевает за упор 11 и поворачивается вокруг оси, другим плечом разворачивает кубик и совмещает соседнюю необрезанную грань кубика,со следующей гранью рабочей площадки 1 и далее при движении лопаст 7 возвращается в исходное положение, а кубик продолжает движение вдоль следующей грани рабочей площадки 1.

Таким образом, последовательно поворачиваясь гранями, кубик проходит обрезку всех своих граней, а детали подводятся к выводному желобу

5, в который его выталкивает лопасть

7,. Продолжая движение, лопасть 7 захватывает следующий кубик и также проводит по всем граням рабочей площадки 1.

При движении кубика вдоль граней

Площадки происходит обрезка кромок 25 режущими узлами 2, расположенными йа них. Причем в углах рабочей площадки 1 происходит поворот кубика и с каждой гранью рабочей площадки кубик соприкасается своей новой гранью. З0

При повороте водила б лопасть 7 про одит кубик °

Наличие на лопастях поворотного

Йодила двуплечих рычагов, а также выполнение рабочей площадки в вице правильного многогранника с углом в вершине 120 обеспечивает выполнео ние такой схемы поворота кубика, при которой достаточно повернуть кубик на 30, чтобы совместить соседнюю грань кубика со следующей гранью рабочей площадки. Кроме того, установка на гранях рабочей площадки узлов резания позволяет последовательно подводить к каждому режущему узлу кубик очередной гранью, что дает возможность за один оборот поворотного водила провести полный цикл обработки одновременно нескольких кубиков, причем процесс обработки осуществляется непрерывно.

Формула изобретения

1. Автомат для обрезки кубиков, имеющий загрузочный бункер, рабочий стол с узлом резания, поворотное водило с лопастями для перемещения кубика и средство поворота кубика, отличающийся тем, что, с целью повышения производительности, рабочий стол выполнен в виде правильного многогранника и снабжен дополнительными узлами резания и упорами, размещенными на его гранях, а средство поворота кубика выполнено в виде двуплечего рычага, смонтированного на каждой лопасти с возможностью вращения посредством оси и взаимодействия с упорами рабочего стола.

2. Автомат по и. 1, о т л и ч аю шийся тем, что угол при вершине многогранника имеет 120

1546712

Составитель А.Евстигнеев

Редактор И.Рыбченко Техред А„Кравчук Корректор И.Муска

Заказ 45 Тираж 354 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
