Устройство для подбора контейнеров с междурядий при непрерывном движении транспортного средства

Устройство для подбора контейнеров с междурядий при непрерывном движении транспортного средства

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - повышение производительности и улучшение эксплуатационных свойств устройства для подбора контейнеров. Агрегат 2 движется вперед (по стрелке Д) по междурядью, где размещены заполненные контейнеры. Агрегат 2 ориентируется устройством 1 подбора контейнеров относительно контейнера и при подходе к контейнеру дополнительного захвата ввиду того, что он расположен ниже и впереди основных вилочных захватов, подходит под контейнер, плавно наклоняет его и одновременно при непрерывном движении агрегата 2 основные вилочные захваты подходят под приподнятый контейнер. При этом контейнер, скользя по захватному элементу дополнительного захвата и одновременно опираясь на цепные конвейеры основных захватов, подхватывается ими и перемещается к устройству для накопления контейнеров. 2 з.п. ф-лы, 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 60 P 1/36

ОПИСАНИЕ ИЗОБР НИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬПИЯМ

ПРИ ГКНТ СССР (21) 43837! 7/25-11 (22) 23.02.88 (46) 28.02.90. Бюл. ¹ 8 (71) Научно-производственное объединение по сельскохозяйственному машиностроению (72) М. В. Алпаидзе, А. А. Даштоян, Г. М. Дубин, Г. П. Варламов, А. И. Душкин, И. Ф. Киртока и А. А. Глузман (53) 629.114.3 (088.8) (56) Патент США № 3679081, кл. В 60 P 1/36, 1972. (54) УСТРОЙСТВО ДЛЯ ПОДБОРА КОНТЕЙНЕРОВ С МЕЖДУРЯДИЙ ПРИ НЕПРЕРЫВНОМ ДВИЖЕНИИ ТРАНСПОРТНОГО СРЕДСТВА (57) Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения — повышение производительности и

„SU„, 1546311 А улучшение эксплуатационных свойств устройства для подбора контейнеров. Агрегат 2 движется вперед (по стрелке Д) по междурядью, где размещены заполненные контейнеры. Агрегат 2 ориентируется устройством 1 подбора контейнеров относительно контейнера и при подходе к контейнеру дополнительного захвата ввиду того, что он расположен ниже и впереди основных вилочных захватов, подходит под контейнер, плавно наклоняет его и одновременно при непрерывном движении агрегата 2 основные вилочные захваты подходят под приподнятый контейнер. При этом контейнер, скользя по захватному элементу дополнительного захвата и одновременно опираясь на цепные конвейеры основных захватов, подхватывается ими и перемещается к устройству 4 для накопления контейнеров. 2 з.п. ф-лы, 5 ил.

1546311

Формули изобретения

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам, предназначенным для беспрерывной подборки заполненных контейнеров с плодами, например с виноградом.

Целью изобретения является повышение производительности и улучшение эксплуатационных свойств устройства для подбора контейнеров.

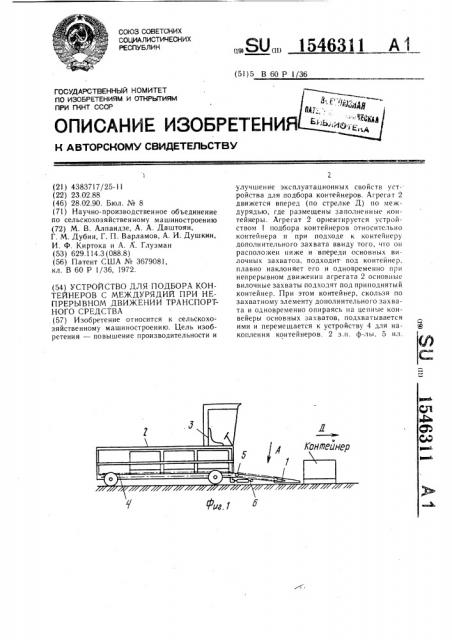

На фиг. изображен агрегат с устройством для подборки контейнеров, вид сбоку; на фиг. 2 — вид А на фиг. 1 (устройство для подбора контейнеров); на фиг. 3 — разрез

Б Б на фиг. 2; на фиг. 4 - — разрез В- -В на фиг. 2; II3 фиг. 5 -- разрез à — -Г на фиг. 2.

Устройство для подбора контейнеров шарнирно закрепляется к агрегату 2, который состоит из энергетического средства 3 и устройства 4 для накопли ния контейнеров.

Устройство 1 для подбора контейнеров прикреплено к агрегату 2 посредством шарнира

5 и привода 6 и состоит из двух основных .кссткозакреплепных между собой вилочных захватов 7 с цепными конвейерами 8 для захвата и перемещения контейнеров, и дополнительного захвата 9, который шарнирно закрснл H относительно основных вилочных за хватов.

111арнирное соединение дополнительного вило и ого захвата осуществляется с помощшо вала !О, закрепленного по концам в обоймах 1l. С целью удержания дополнительного вилочного захвата в транспортном положении концы вала 10 имеют упоры !2, которые при взаимодействии с обоймами 11 упираются в соответственно прорезанные выступы 13. Дополнительный вилочный захват состоит из 2 секций: захватного элемента 14, который взаимодействует с дном контейнера, и направляющей 15,- взаимодействую-! щей с поверхностью земли. При этом шарнирное крепление секций осуществляется при помощи соединения типа ласточкина хвоста, причем одна секция относительно другой подпружинена двумя пружинами 16, закрепленными симметрично продольной оси дополнительного захвата 9.

Устройство для подбора контейнеров работает слсцуюIHим образом.

Агрегат 2 движется вперед (flo стрелке Д) по междурядью, где размещены заполне:t5

45 ные контейнеры. Агрегат 2 ориентируется устройством 1 для подбора контейнеров относительно контейнера и при подходе к контейнеру дополнительного захвата 9 ввиду того, что он расположен ниже и впереди основных вилочных захватов 7, подходит под контейнер, плавно наклоняет его и одновременно при непрерывном движении агрегата 2 основные вилочные захваты 7 заходят под приподнятый контейнер. При этом контейнер, скользя по захватному элементу 14 дополнительного захвата 9 и одновременно опираясь на цепные конвейеры

3 основных вилочных захватов 7, подхватывается ими и перемещается к устройству

4 для накопления контейнеров.

После того, как весь агрегат заполняется контейнерами, рабочий орган 2 с помощью привода 6 принимает вертикальное положение и одновременно препятствует выпадению контейнеров с агрегата при их транспортировке.

1. Устройство для подбора контейнеров с междурядий при непрерывном движении транспортного средства, содержащее шарнирно прикрепленные к раме транспортного средства и кинематически соединенные с ней приводом основные вилочные захваты с цепными конвейерами, отличающееся тем, что, с целью повышения производительности и улучшения эксплуатационных свойств, устройство снабжено дополнительным захватом, размещенным вдоль вилочных захватов между ними и включающим в себя основание с продольной направляющей, шарнирно закрепленное на вилочных захватах с возможностью поворота в продольно-вертикальной плоскости, и выступающий вперед относительно вилочных захватов захватный элемент с наклонной поверхностью, смонтированный на направляющей с возможностью перемещения вдоль нее и подпружиненный относительно основания.

2. Устройство по п. 1, отличающееся тем, что оно снабжено упором для ограничения поворота основания.

3. Устройство по п. 1, отличающееся тем, что направляющая выполнена с ппофилем сечения в виде ласточкина хвоста.

1546311

1546311

Г-Г (ч5Раи ЧВнО)

Д (С оста в ител ь А. М аз ил к и н

Редактор Т. Парфенона Техред И. Верес Корректор А. Обрунар

Заказ 47 Тираж 461 Подписное

ВНИИПИ Государсгвенного комитета ло изобретениям и открытиям при ГКНТ CCCP

1 13035, Москва, Ж- 35, Рау шская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
