Реферат



Изобретение относится к области производства строительных изделий. Применяется при укладке строительных смесей в формы кассеты, а также на стройплощадке при возведении монолитных конструкций. Цель изобретения - повышение надежности при эксплуатации путем предотвращения налипания бетонной смеси на внутренние стороны шиберных затворов и повышения плотности их запирания. Новым является то, что устройство снабжено пластинчатыми элементами из эластичного антиадгезионного материала, укрепленными на кромках выходного отверстия. 3 ил.

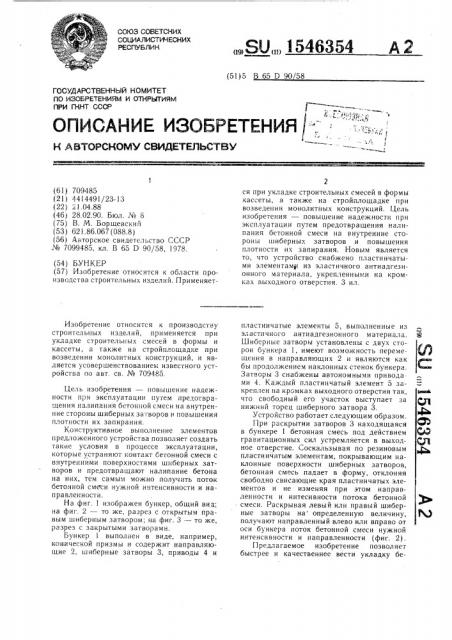

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 65 D 90 58

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A BTQPCHOMV СВИДЕТЕЛЬСТВУ (61) 709485 (21) 4414491/23-!3 (22) 2! .04.88 (46} 28.02.90. Бюл. № 8 (75) В. М. Бор щевски и (53) 621.86.067 (088.8) (56} Авторское свидетельство СССР № 709948.5. кл. В 65 D 90/58, 1978. (54) БУНКЕР (57) Изобретение относится к области производства строительных изделий. ПрименяетИзобретение относится к производству строительных изделий, применяется при укладке строительных смесей в формы и кассеты, а также на стройплощадке при возведении монолитных конструкций, и является усовершенствованием известного устройства по авт. св. № 709485.

Цель изобретения — повышение надежности при эксплуатации путем предотвращения налипания бетонной смеси на внутренние стороны шиберных затворов и повышения плотности их запирания.

Конструктивное выполнение элементов предложенного устройства позволяет создать такие условия в процессе эксплуатации, которые устраняют контакт бетонной смеси с внутренними поверхностями шиберных затворов и предотвращают налипание бетона на них, тем самым можно получить поток бетонной смеси нужной интенсивности и направленности.

На фиг. 1 изображен бункер, общий вид: на фиг. 2 — то же, разрез с открытым правым шиберным затвором; на фиг. 3 — то же, разрез с закрытыми затворами.

Бункер выполчен в виде, например, конической призмы и содержит направляющие 2, шиберные затворы 3, приводы 4 и

„„SU„„1546354 д 2 ся при укладке строительных смесей в формы кассеты, а также на стройплощадке при возведении монолитных конструкций. Цель изобретения — повышение надежности при эксплуатации путем предотвращения налипания бетонной смеси на внутренние стороны шиберных затворов и повышения плотности их запирания. Новым является то, что устройство снабжено пластинчатыми элементамр из эластичного антиадгезионного материала, укрепленными на кромках выходного отверстия. 3 ил. пластинчатые элементы 5, выполненные из эластичного антиадгезионного материала.

Шиберные затворы установлены с двух сторон бункера 1, имеют возможность перемещения в направляющих 2 и являются как бы продолжением наклонных стенок бункера.

Затворы 3 снабжены автономными привода ми 4. Каждый пластинчатый элемент 5 закреплен на кромках выходного отверстия так, что свободный его участок выступает за нижний торец шиберного затвора 3.

Устроиство работает следующим образом.

При раскрытии затворов 3 находящаяся в бункере 1 бетонная смесь под действием гравитационных сил устремляется в выходное отверстие. Соскальзывая по резиновым пластинчатым элементам, покрывающим наклонные поверхности шиберных затворов, бетонная смесь падает в форму, отклоняя свободно свисающие края пластинчатых элементов и не изменяя при этом направленности и интесивности потока бетонной смеси. Раскрывая левый или правый шиберные затворы на определенную величину, получают направленный влево или вправо от оси бункера поток бетонной смеси нужной интенсивности и направленности (фиг. 2) .

Предлагаемое изобретение позволяет быстрее и качественнее вести укладку бе1546354 тонной смеси в формы и кассеты, а также при возведении монолитных конструкций; способствует более плотному запиранию шиберных затворов, что особенно важно при работе с жидкими строительными смесями.

Формула изобретения

Бункер по авт. св. № 709485, отлича ощийся тем, что, с целью повышения надежности при эксплуатации путем предотвращения налипания бетонной смеси на внутренние стороны шиберных затворов и повышения плотности их запирания, бункер снабжен пластинчатыми элементами из эластичного антиадгезионного материала, каждый из которых закреплен на кромках выходного отверстия так, что свободный его участок выступает за нижний торец шиберного затвора.
