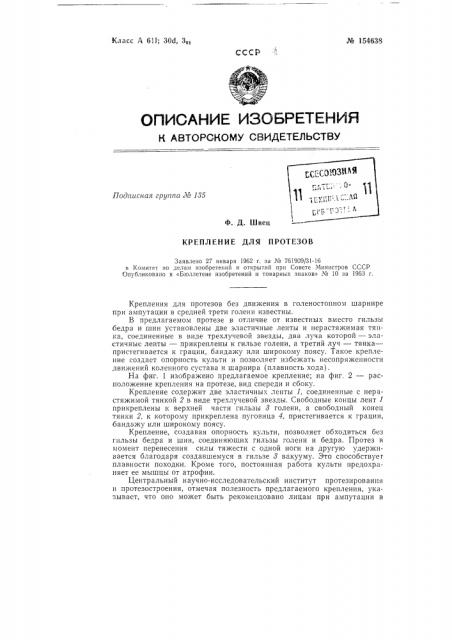

№ 154638

Класс A 61г; 30d, 3в1

eccl

ОПИСАНИЕ 83GEPETEH

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подггисная аругггга Л 185

Ф. Д. Швец

КРЕПЛЕНИЕ ДЛЯ ПРОТЕЗОВ

Заявлено 27 января 1962 г. за М 761909/31-16 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в < Б|оллетене изобретении и товарных знаков» Ме 10 за 1963 г.

Крепления для протезов без движения в голеностопном шарнире при ампутации в средней трети голени известны.

В предлагаемом протезе в отличие от известных вместо гильзы бедра и шин установлены две эластичные ленты и нерастяжимая тяпка, соединенные в виде трехлучевой звезды, два луча которой — эластичные ленты — прикреплены к гильзе голени, а третий луч — тянка— пристегивается к грации, бандажу или широкому поясу. Такое крепление создает опорность культи и позволяет избежать несопряженности движений коленного сустава и шарнира (плавность хода) .

На фиг. 1 изображено предлагаемое крепление; на фиг. 2 — расположение крепления на протезе, вид спереди и сбоку.

Крепление содержит две эластичных ленты 1, соединенные с нерастяжимой тянкой 2 в виде трехлучевой звезды. Свободные концы лент 1 прикреплены к верхней части гильзы 8 голени, а свободный конец тянки 2, к которому прикреплена пуговица 4, пристегивается к грации, бандажу или широкому поясу.

Крепление, создавая опорность культи, позволяет обходиться без гильзы бедра и шин, соединяющих гильзы голени и бедра. Протез в момент перенесения силы тяжести с одной ноги на другую удерживается благодаря создавшемуся в гильзе 8 вакууму. Это способствуег плавности походки. Кроме того, постоянная работа культи предохраняет ее мышцы от атрофии.

Центральный научно-исследовательский институт протезирования и протезостроения, отмечая полезность предлагаемого крепления, указывает, что оно может быть рекомендовано лицам при ампутации в № 154638 средней трети голени, опорные или частично опорные культи которых отличаются обилием мягких тканей, Крепление во избежание растяжения связок в коленном суста ве, приводящего к возникновению «переразгибания» в колене, можно применять только для протезов голени без движения в голеностопном шарнире.

Предмет изобретения

Крепление для протезов без движения в голеностопном шарнире при ампутации в средней трети голени, о т л и ч а ю щ е е с я тем, что, с целью создания опорности культи и во избежание несопряженности движений коленного сустава и шарнира, вместо гильзы бедра и шип установлены две эластичные ленты и нерастяжимая тяпка, соетиненные в виде треугольника, постоянно прикрепленного к гильзе голени и пристегиваемого к грации, бандажу или широкому поясу, Фиг /
