Реферат



Изобретение относится к горнорудной промышленности. Цель изобретения - снижение материалоемкости. Предохранительное устройство состоит из ловителя, установленного на подъемном сосуде, канатно-винтовых амортизаторов, установленных на подшкивной площадке копра, тормозных канатов, навешенных на всю глубину ствола амортизационных канатов, запасованных в амортизаторы, переходных муфт, соединяющих верхние концы тормозных канатов с амортизационными канатами опорных горизонтальных канатов, зажимов с вкладышами, выполнеными с винтовыми канавками. Для испытания ловителя производят искусственное рассоединение подъемного сосуда с подъемным канатом. При этом в случае несрабатывания ловителя подъемный сосуд попадает на опорные горизонтальные канаты, которые соединены зажимами с тормозными канатами. Кинематическая энергия подающего подъемного сосуда гасится за счет сопротивления протягиванию амортизационных канатов в амортизаторах, при этом достигается плавная остановка подъемного сосуда. 4 ил.

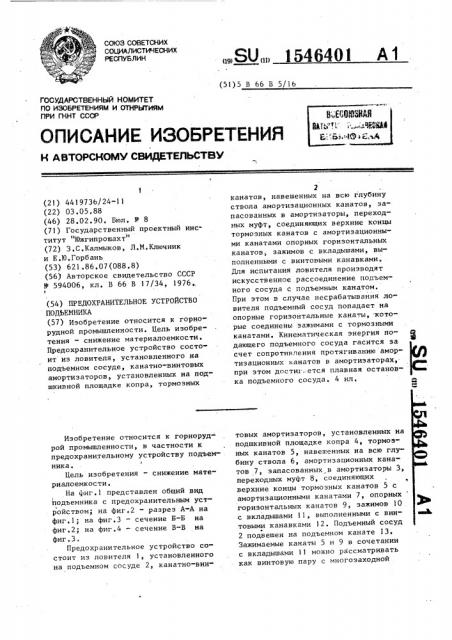

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 В 66 В 5/1Ь

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4419736/24-11 (22) 03.05.88 (46) 28.02.90. Бюл. У 8 (71) Государственный проектный институт "Южгипрошахт" (72) З.С.Калмыков, Л.М.Ключник и Е.Ю.Горбань (53) 621.86.07(088.8) ($6) Авторское свидетельство СССР

К 594006, кл. В 66 В 17/34, 1976, (54) ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО

II0gbENHHKA (57) Изобретение относится к горнорудной промышленности. Цель изобретения — снижение материалоемкости.

Предохранительное устройство состоит из ловителя, установленного на подъемном сосуде, канатно-винтовых амортизаторов, установленных на подшкивной площадке копра, тормозных

Изобретение относится к горнорудрой промышленности, в частности к предохранительному устройству подъемника.

Цель изобретения — снижение материалоемкости.

На фиг.1 представлен общий вид подъемника с предохранительным устройством; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — сечение Б-Б на фиг.2; на фиг.4 — сечение В-В на фиг.З.

Предохранительное устройство состоит из ловителя 1, установленного на подъемном сосуде 2, канатно-вин2 канатов, навешенных на всю глубину ствола амортизационных канатов, запасованных в амортизаторы, переходных муфт, соединяющих верхние концы тормозных канатов с амортизационными канатами опорных горизонтальных канатов, зажимов с вкладышами, выполненными с винтовыми канавками.

Для испытания ловителя производят искусственное рассоединение подъемного сосуда с подъемным канатом.

При этом в случае несрабатывания ловителя подъемный сосуд попадает на опорные горизонтальные канаты, .которые соединены зажимами с тормозными канатами. Кинематическая энергия подающего подъемного сосуда гасится эа счет сопротивления протягиванию амортизационных канатов в амортизаторах,при этом достиг; ется плавная остановка подъемного сосуда. 4 ил. товых амортизаторов, установленных на подшкивной площадке копра 4, тормозных канатов 5, навешенных на всю глубину ствола 6, амортизационных канатов 7, запасованных в амортизаторы 3, переходных муфт 8, соединяющих верхние концы тормозных канатов 5 с амортизационными канатами 7, опорных горизонтальных качатов 9, зажимов 10 с вкладышами 11, выполненными с винтовыми канавками 12. Подъемный сосуд

2 подвешен на подъемном канате 13.

Зажимаемые канаты 5 и 9 в сочетании с вкладышами 11 можно рассматривать как винтовую пару с многозаходной

1546401 резьбой, в которой канаты 5 и 9винт, а вкладьппи 11 - разрезная гайка.

Предохранительное устройство

5 подъемника работает следуюшим образом. . Для испытания ловителя 1 производят искусственное рассоединение подьемного сосуда 2 с подъемным канатом 10

13. При этом, в случае несрабатывания ловителя 1, подъемный сосуд 2 падает на опорные горизонтальные канаты 9, которые соединены зажимами 10 с тормозными канатами 5, 15

Кинетическая энергия падающего подъемного сосуда 2 гасится за счет сопротивления протягиванию амортизационных канатов 7 в амортизаторах 3, при этом достигается плавная останов" 20 ка подъемного сосуда 2.

При использовании устройства в эксплуатационном режиме опорные горизонтальные канаты с зажимами отсоединяют.

Формула изобретения

Предохранительное устройство подьемника преимущественно для испытания ловителей, содержащее посадочный узел для сосуда, установленный с возможностью вертикального перемещения по направляющим элементам, тормозные канаты, соединенные с ними посредством муфт амортизационные канаты, каждый из которых запасован в соответствующий ему канатно-винтовой амортизатор, о т л и ч а ю щ е е е я тем, что, с целью снижения материалоемкости, посадочный узел включает в себя зажимы с вкладышами, горизонтальные канаты, концы которых закреплены в зажимах, охватывающих тормозные канаты, при этом на внутренних поверхностях вкладышей выполнены винтовые канавки, соответствующие наружной поверхности тормозных канатов.
