Сырьевая смесь для изготовления теплоизоляции печных агрегатов

Сырьевая смесь для изготовления теплоизоляции печных агрегатов

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительных материалов и может быть использовано для изготовления теплоизоляционных изделий. С целью обеспечения инертности теплоизоляции к динасу при 1000-1100°С и повышения за счет этого срока службы, сырьевая смесь для изготовления теплоизоляции печных агрегатов содержит, мас.%: фосфатное связующее 14-18, фосфозит 70-80, смесь молотого динаса и кварцевого песка, взятых в соотношении от 1,5:1 до 4:1 6-12. Полученный материал не взаимодействует с динасовым сводом при 1100°С, имеет срок службы 12 мес, теплопотери в окружающую среду составляют 423560-433770 кДж/ч. 1 табл.

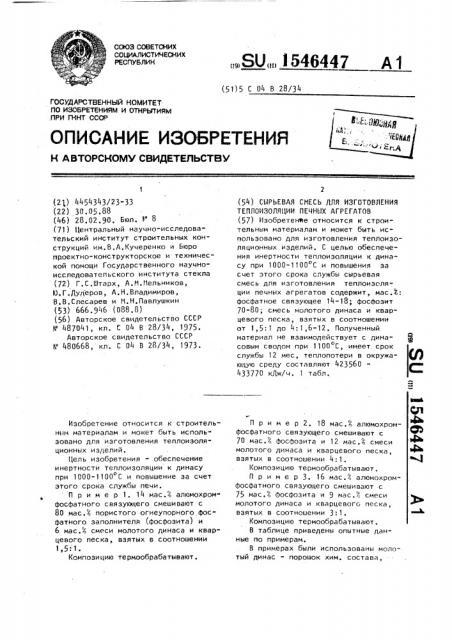

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИХ (51) 5 С 04 В 28/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТНРЫТИРМ ,ПРИ ГКНТ СССР (21) 4454343/23-33 (22) 30.05.88 (46) 28.02.90. Бюл. Г 8 (71) Центральный научно-исследовательский институт строительных конструкций им.В.A.Kó÷åðåíêî и Бюро проектно-конструкторское и технической помощи Государственного научноисследовательского института стекла (72) Г.С.}}}тарх, A.Ì.}}åëüíèêoB, }О.Г.Цудеров, А,Н.Âëàäèìèðîâ, В.В,Слесарев и М,Н.Павлушкин (53) 666.946 (088.8) (56) Авторское свидетельство СССР

} 487041, кл. С 04 В 28/34, 1975.

Авторское свидетельство СССР

} 480668, кл. С 04 В 28/34, 1973.

Изобретение относится к строительHtlth материалам и может быть использовано для изготовления теплоизоляционных иэделий °

Цель изобретения — обеспечение инертности теплоизоляции к динасу при 1000-1100 С и повышение за счет этого срока службы печи.

Пример 1. 14 мас.4 алюмохром фосфатного связующего смешивают с

80 мас.ь пористого огнеупорного фосфатного заполнителя (фосфозита) и

6 мас. смеси молотого динаса и кварцевого песка, взятых в соотношении

1,5:1°.

Композицию термообрабатывают.

„„Su„„ i 546447 а 1 (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ

ТЕПЛОИЗОЛЯЦИИ ПЕЧНЫХ АГРЕГАТОВ (57) Иэобретенае относится к строительным материалам и может быть использовано для изготовления теплоизоляционных изделий. C целью обеспечения инертности теплоизоляции к динасу при 1000-1100 С и повышения за счет этого срока службы сырьевая смесь для изготовления теплоизоляции печных агрегатов содержит, мас.Ф: фосфатное связующее 14-18 фосфозит

70-80; смесь молотого динаса и кварцевого песка, взятых в соотношении от 1,5:1 до 4:1,6-12. Полученный материал не взаимодействует с динасовым сводом при 1100 С, имеет. срок службы 12 мес, теплопотери в окружающую среду составляют 423560

433770 краж/ч. 1 табл.

Пример 2, 18 мас.4 алюмохромфосфатного связующего смешивают с

70 мас.1 фосфозита и 12 мас.4 смеси молочного динаса и кварцевого песка, взятых в соотношении 4:1.

Композицию термообрабатывают.

Пример 3. 16 мас. i алюмохромфосфатного связующего смешивают с

75 мас.i фосфоэита и 9 мас. i смеси молотого динаса и кварцевогG песка, взятых в соотношении 3:1.

Композицию термообрабатывают.

В таблице приведены опытные данные по примерам.

В примерах были использованы молотый динас - порошок хим. состава, 1546447

1100 С в местах контакта в течение длительного времени и.снизить теплопотери.

Формула изобретения

Показатель

Примеры

Прототип

1 (Взаимодействие с динасовым сводом при температуре, С

1100

Не взаимодействует Через

2 мес

Не взаимодействует

10Оа

Срок службы, мес

Теплопотери, кДж/ч

12 12

12 4

433770 423560 431254 760000

С оста ви тел ь Н. Ба га тур ьян ц

Редактор Н,Киштулинец Техред Л.Сердюкова Корректор М.Кучерявая Заказ 54 Тираж 567 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, 8-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент", r Ужгород, ул. Гагарина, 191 мас.3: SiO не менее 94; А1 Оэ 3-4; зерновой состав, мас.4: (3,2> 3,13,2 мм 20-30; 0,5 мм 67"77; кварцевый песок хим. состава, мас.3: SiO не менее 90; Л1 0., 5-9; Ге Оз не бо"

5 лее 1,1, Иа,О + К О не более 1. Зерновой состав, мас.ь: проход через сетку V 05 не менее. 80, через сетку к 009 не менее 40.

Введение в сырьевую смесь молотого династа и кварцевого песка, взятых в соотношениях от 1,5:1 до 4:1, в сочетании с фосфатным связующим позволяет эа счет обволакивания гра нул создать поверхностный слой, сходный по своему химическому составу к кладке свода. Вследствие этого уменьшается химическая активность фосфоэи- 20 та, что позволяет эксплуатировать теплоизоляционный материал при температурах поверхности свода 1000Сырьевая смесь для изготовления теплоизоляции печных агрегатов, включающая фосфатное связующее, фосфозит и наполнитель, о т л и ч а ю щ а яс я тем, что, с целью обеспечения инертности теплоизоляции к динасу при 1000-1100 С и повышения эа счет этого срока службы печи, она содержит в качестве наполнителя смесь молотого динаса и кварцевого песка,,взятых в соотношении 1,5:1-4:1 при следующем соотношении компонентов, мас.4:

Фосфатное связующее 14-18

Фосфозит 70-00

Наполнитель 6-12
