Пространственный каркас сороудерживающей решетки

Пространственный каркас сороудерживающей решетки

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству и может быть использовано в составе сороудерживающего устройства водоводов гидротехнических сооружений. Цель изобретения - повышение надежности за счет усиления наиболее нагруженных узлов. Пространственный каркас сороудерживающей решетки выполнен в виде призмы из трубчатых колонн, к которым в несколько ярусов по высоте жестко прикреплены концами горизонтальные ригели. В месте соединения с ригелями верхнего яруса (перекрытия) в каждой из колонн выполнена вертикальная прорезь, в которую установлена вертикальная диафрагма, жестко прикрепленная к колонне и ригелям, которые, кроме того, прикреплены друг к другу посредством фасонной плиты. В узлах соединения колонн с ригелями каждого яруса к колонкам изнутри прикреплены посредством вертикальных ребер и кольцевых диафрагм вертикальные отрезки труб диаметра меньшего, чем внутренний диаметр трубчатых колонн. Соединение радиальных ригелей в центре перекрытия выполнено посредством переходного прямоугольника из фасонных элементов. Нагрузки, воспринимаемые сороудерживающими решетками, передаются на ригели и далее через планки, фасонные плиты и переходной многоугольник - на колонны. Вертикальные отрезки труб с вертикальными ребрами и горизонтальные кольцевые диафрагмы повышают прочность и жесткость наиболее нагруженных узлов каркаса. 7 ил.

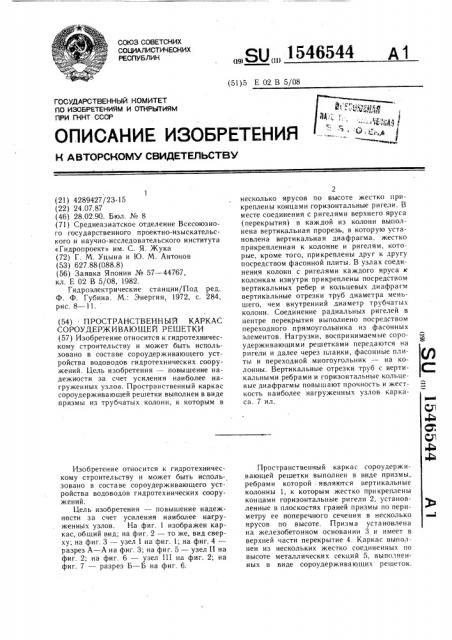

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 02, В 5/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTGPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4289427/23-15 (22) 24.07.87 (46) 28.02.90. Бюл. № 8 (71) Среднеазиатское отделение Всесоюзного государственного проектно-изыскательского и научно-исследовательского института

«Гидропроект» им. С. Я. Жука (72) Г. M. Уцына и Ю. М. Антонов (53) 627.88(088.8) (56) Заявка Японии № 57 †447, кл. Е 02 В 5/08, 1982.

Гидроэлектрические станции/Под ред.

Ф. Ф. Губина. М.: Энергия, 1972, с. 284, рис. 8 — 11. (54) ПРОСТРАНСТВЕННЫЙ КАРКАС

СОРОУДЕРЖИВАЮЩЕЙ РЕШЕТКИ (57) Изобретение относится к гидротехническому строительству и может быть использовано в составе сороудерживающего устройства водоводов гидротехнических сооружений. Цель изобретения — повышение надежности за счет усиления наиболее нагруженных узлов. Пространственный каркас сороудерживающей решетки выполнен в виде призмы из трубчатых колонн, к которым в

Изобретение относится к гидротехническому строительству и может быть использовано в составе сороудерживающего устройства водоводов гидротехнических сооружений.

Цель изобретения — повышение надежности за счет усиления наиболее нагруженных узлов. На фиг. 1 изображен каркас, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — узел I на фиг. 1; на фиг. 4— разрез А — А на фиг. 3; на фиг. 5 — узел II на фиг. 2; на фиг. 6 — узел III на фиг. 2; на фиг. 7 — разрез Б — Б на фиг. 6.

ÄÄSUÄÄ 1546544 А1

2 несколько ярусов по высоте жестко прикреплены концами горизонтальные ригели. В месте соединения с ригелями верхнего яруса (перекрытия) в каждой из колонн выполнена вертикальная прорезь, в которую установлена вертикальная диафрагма, жестко прикрепленная к колонне и ригелям, которые, кроме того, прикреплены друг к дру у посредством фасонной плиты. В узлах соединения колонн с ригелями каждого яруса к колонкам изнутри прикреплены посредством вертикальных ребер и кольцевых диафрагм вертикальные отрезки труб диаметра меньшего, чем внутренний диаметр трубчатых колонн. Соединение радиальных ригелей в центре перекрытия выполнено посредством переходного прямоугольника из фасонных элементов. Нагрузки, воспринимаемые сороудерживающими решетками передаются на ригели и далее через планки, фасонные плиты и переходной многоугольник — на колонны. Вертикальные отрезки труб с вертикальными ребрами и горизонтальные кольцевые диафрагмы повышают прочность и жесткость наиболее нагруженных узлов каркаса. 7 ил.

Пространственный каркас сороудерживающей решетки выполнен в виде призмы, ребрами которой . являются вертикальные колонны 1, к которым жестко прикреплены концами горизонтальные ригели 2, установленные в плоскостях граней призмы по периметру ее поперечного сечения в несколько ярусов по высоте. Призма установлена на железобетонном основании 3 и имеет в верхней части перекрытие 4. Каркас выполнен из нескольких жестко соединенных по высоте металлических секций 5, выполненных в виде сороудерживающих решеток.

1546544

Каждая из вертикальных колонн 1 выполнена в виде трубы 6, в которой в месте соединения с радиальными ригелями 7 перекрытия 4 выполнена вертикальная прорезь

8, в которую установлена жестко прикрепленная к колонне 1 и радиальному ригелю 7 вертикальная диафрагма 9. Крепление колонны 1 к ригелям 2 и 7 перекрытия 4 каркаса выполнено посредством фасонных плит

10. В местах соединения колонны 1 с ригелями 2 каждого яруса внутри колонны 1 установлены вертикальные отрезки труб 11 меньшего диаметра, жестко прикрепленные к колоннам 1 посредством вертикальных ребер 12 и горизонтальных кольцевых диафрагм 13. Жесткое соединение концов радиальных ригелей 7 между собой в центре перекрытия 4 выполнено посредством переходного многоугольника 14 из фасонных элементов 15. Ригели 2 соединены с колоннами 1 посредством планок 16. На каркас установлены сороудерживающие решетки 17 и 18.

Пространственный каркас работает следующим образом.

Нагрузки, воспринимаемые сороудерживающими решетками 17 и 18, передаются на ригели 2 и 7 и далее через планки 16 фасонной плиты 10, переходный многоугольник !

4 — на колонны 1. Вертикальные отрезки труб 11 меньшего диаметра с вертикальными ребрами 12 и горизонтальные кольцевые диафрагмы 13 повышают прочность и жесткость наиболее нагруженных узлов каркаса.

Формула изобретения

Пространственный каркас сороудерживающей решетки, выполненный в виде приз17 мы, ребрами которой являются вертикальные колонны, к которым жестко прикреплены концами горизонтальные ригели, установленные в плоскостях граней призмы по периметру ее поперечного сечения в несколько ярусов по высоте, причем призма установлена на основание и имеет в верхней части перекрытие,, отличающийся тем, что, с целью повышения надежности за счет усиления наиболее нагруженных узлов, он снабжен радиальными ригелями, вертикальными диафрагмами, фасонными плитами, вертикальными отрезками труб, вертикальными ребрами, горизонтальными кольцевыми диафрагмами, переходными многоугольниками из

15 фасонных элементов и выполнен из нескольких жестко соединенных между собой по высоте металлических секций, причем каждая из вертикальных колонн выполнена в виде трубы, в которой в месте соединения с радиальными ригелями перекрытия выполнена вертикальная прорезь, в которую установлена жестко прикрепленная к колонне и радиальному ригелю вертикальная диафрагма, при этом крепление колонны к ригелям в перекрытии и в основании каркаса

25 выполнено посредством фасонных плит, а в местах соединения колонн с ригелями каждого яруса внутри колонн установлены вертикальные отрезки труб меньшего диаметра, жестко прикрепленные к колоннам посредством вертикальных ребер и горизон30 тальных кольцевых диафрагм, причем жесткое соединение концов радиальных ригелей между собой в центре перекрытия выполнено посредством переходного многоугольника из фасонных элементов.

1546544

1546544

Фиг. б

1546544 г. 7

Составитель А. Кононов

Редактор М. Бандура Техред И. Верес Корректор Н. Ревская

Заказ 59 Тираж 525 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, IOl
