Мв 154688
Класс G 011<; 421, 11ат
G 01k; 74b, 3
СССР

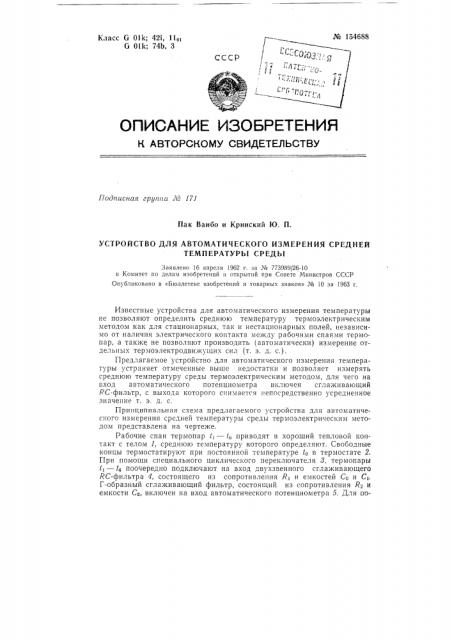

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа ЛБ l7l
Пак Ванбо и Кринский Ю. П.
УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ СРЕДНЕЙ
ТЕМПЕРАТУРЫ СРЕДЫ
Заявлено 16 апреля 1962 г. за М 77398926-10 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений п товарных знаков» Ла 10 за 1963 г.
Известные устройства для автоматического измерения температуры не позволяют определить среднюю температуру термоэлектрическим методом как для стационарных, так и нестационарных полей, независимо от наличия электрического контакта между рабочими спаями термопар, а также не позволяют производить (автоматически) измерение отдельных термоэлектродвижущих сил (т. э. д. с.).
Предлагаемое устройство для автоматического измерения температуры устраняет отмеченные выше недостатки и позволяет измерять среднюю температуру среды термоэлектрическим методом, для чего на вход автоматического потенциометра включен сглаживающий
RC-фильтр, с выхода которого снимается непосредственно усредненное значение т. э. д. с.
Принципиальная схема предлагаемого устройства для автоматического измерения средней температуры среды термоэлектрическим методом представлена на чертеже.
Рабочие спаи термопар L> — (» приводят в хороший тепловой контакт с телом 1, среднюю температуру которого определяют. Свободные концы термостатируют при постоянной температуре 1в в термостате 2.
При помощи специального циклического переключателя 3, термопары
1т — 1в поочередно подключают на вход двухзвенного сглаживающего
RC-фильтра 4, состоящего из сопротивления Ry и емкостей Со и С .
Г-образный сглаживающий фильтр, состоящий из сопротивления Rz u емкости С„включен на вход автоматического потенциометра 5. Для поМ 154б88
Предмет изобретения
Устройство для автоматического измерения средней температуры среды, содержащее коммутатор с шаговым искателем для поочередного включения термопар на вход автоматического потенциометра с усилительной приставкой, о т л и ч а ю щ е е с я тем, что, с целью автоматического измерения средней температуры среды, на вход автоматического потенциометра включен сглаживающий RC-фильтр, с выхода которого снимается непосредственно усредненное значение т. э. д. с.!
41
1
) Составитель P. Н. Прохоров
Техред T. П. Курилко Корректор Т, В. Муллина
Редактор Г. В. Пиневич
Поди. к печ. 11/VII — 63 г. Формат бум. ТО (108 / 6 Объем 0,18 иад. и.
Зак. 1853/16 Тира>к 1000 Цена 4 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 вышения входного сопротивления преобразовательный каскад 6 собран по бестрансформаторной схеме на лампе Л типа 6Н9.
Подача импульсов на электромагнит 7 происходит от выпрямителя В через равные интервалы с помошью синхронного двигателя 8 и кулачкового валика 9.
