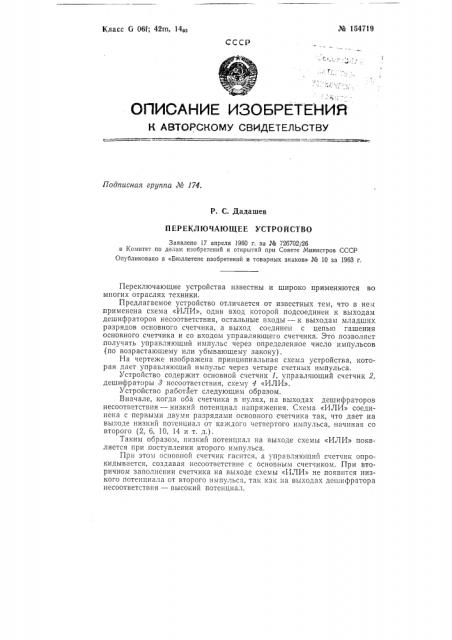

Эй 154719

Класс G 06f; 42m, 14оз

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКО МУ С В ИДЕТ Ел ЬСТВУ

Подписная группа № 174.

P. С. Дадашев

ПЕРЕКЛЮЧАЮЩЕЕ УСТРОЙСТВО

Заявлено 17 апреля 1960 г. за № 726702726 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 10 за 1963 r.

Переключающие устройства известны и широко применяются во многих отраслях техники.

Предлагаемое устройство отличается от известных тем, что в нем применена схема «ИЛИ», один вход которой подсоединен к выходам дешифраторов несоответствия, остальные входы — к выходам младших разрядов основного счетчика, а выход соединен с цепью гашения основного счетчика и со входом управляющего счетчика. Это позволяет получать управляющий импульс через определенное число импульсов (по возрастающему или убывающему закону).

На чертеже изображена принципиальная схема устройства, которая дает управляющий импульс через четыре счетных импульса.

Устройство содержит основной счетчик 1, управлгпощий счетчик 2, дешифраторы 8 несоответствия, схему 4 «ИЛИ».

Устройство работает следующим образом.

Вначале, когда оба счетчика в нулях, на выходах дешифраторов несоответствия — низкий потенциал напряжения. Схема «ИЛИ» соединена с первыми двумя разрядами основного счетчика так, что дает на выходе низкий потенциал от каждого четвертого импульса, начиная со второго (2, б, 10, 14 и т. д.).

Таким образом, низкий потенциал на выходе схемы «ИЛИ» появляется при поступлении второго импульса, При этом основной счетчик гасится, а управляющий счетчик опрокидывается, создавая несоответствие с основным счетчиком. При вторичном заполнении счетчика на выходе схемы «ИЛИ» не появится низкого потенциала от второго импульса, так как па выходах дешифратора несоответствия — высокий потенциал. № 154719

Предмет изобретения

Переключающее устройство, о т л и ч а ю щ е е с я тем, что, с целью получения управляющего импульса через определенное число импульсов (по возрастающему или убывающему закону), в нем применена схема «ИЛИ», один вход которой подсоединен к выходам дсшифраторов несоответствия, остальные входы — к выходам младших разрядов основного счетчика, а выход соединен с цепь1о гашения основного счетчика и со входом управляющего счетчика.

Редактор Е. Семанова

Техред T. П. Курилко Корректор О. Тюрина

Подп. к печ. 5/VII — 63 г. Формат бум. 70 >< 1081,/<6 Объем 0,18 нзд. л.

Заказ 1693 9 Тираж 725 Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.

Только от четвертого импульса опрокинется третий разряд основного счетчика, давая соответствие с управляющим счетчиком. От шестого импульса опять на выходе — низкий потенциал и т, д.

Предлагаемое устройство может найти применение в автоматике и вычислительной технике.
