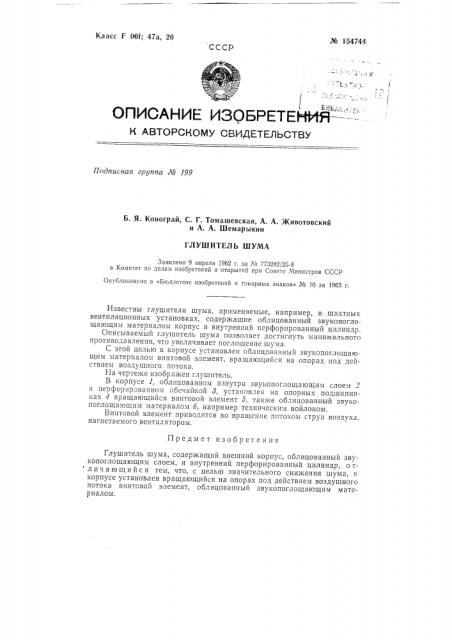

Кл асс F 06f; 47а, 20 № 154744I

СССР

Подписная группа М 199

Б, Я, Конограй, С. Г. Томашевская, А, А. Животовский и А. А. Шемарыкин

ГЛУШИТЕЛЬ ШУМА

Заявлено 9 апреля 1962 г. за М 773282 25-8 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано B «Бюллетене изобретений н товарных знаков» Np 10 за 1963 г.

Известны глушители шума, применяемые, например, в шахтных вентиляционных установках, содержащие облицованный звукопоглощающим материалом корпус и внутренний перфорированный цилиндр.

Описываемый глушитель шума позволяет достигнуть минимального противодавления, что увеличивает поглощение шума.

С этой целью в корпусе установлен облицованный звукопоглощающим материалом винтовой элемент, вращающийся на опорах под действием воздушного потока.

На чертеже изображен глушитель.

Б корпусе 1, облицованном изнутри звукопоглощающим слоем 2 и перфорированном обечайкой 8, установлен на опорных подшипниках 4 вращающийся винтовой элемент 5, также облицованный звукопоглощающим материалом 6, например техническим войлоком, БинтОВОЙ элемент приВодится ВО Вращение потоком cTpvII Воздуха, нагнетаемого вентилятором.

Предмет изобретения

Глушитель шума, содержащий внешний корпус, облицованный звукопоглощающим слоем, и внутренний перфорированный цилиндр, о тли а ющийс я тем, что, с целью значительного снижения шума, В корпусе установлен вращающийся на опорах под действием воздушного потока винтовой элемент, облицованный звукопоглощающим материалом.

)(., -ю а ) ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ вЂ” — — - К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
