Садовые ножницы

Садовые ножницы

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному инструменту и предназначено для обрезки ветвей деревьев и кустарников. Цель изобретения - упрощение конструкции и улучшение удобства эксплуатации. Садовые ножницы включают ручки 1 и 19, ножи 11 и 14, коробчатый желоб 2, в котором размещены рамки 12 и 15 ножей 11 и 14, выполненные с косыми пазами, в которые входят ролики двуплечего рычага 6, установленного на шлицевой оси в коробчатом желобе. Работают ножницы следующим образом: прижимают ручку 19, которая поворачивает шлицевую ось 5 вместе с двуплечим рычагом 6, ролики которого перемещают ножи и осуществляется рез. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 А 01 G 3/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H Д BTGPCHOtAV СВИДЕТЕЛЬСТВУ

Е

1с

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flQ ИЗОБРЕТЕНИЯМ И OTHPbITHRM

ПРИ 1КНТ СССР (21) 4322678/30-15 (22) 06.07.87 (46) 07.03.90. Бюл. № 9 (75) В. В. Чухматый (53) 631.342 (088.8) (56) Авторское свидетельство СССР № 1266486, кл. А 01 G 3/02, 1985. (54) САДОВЫЕ НОЖНИЦЫ (57) Изобретение относится к сельскохозяйственному инструменту и предназначено для обрезки ветвей деревьев и кустарников. Цель изобретения — упрощение конструкции и

„„SU„„1547778 улучшение удобства эксплуатации. Садовые ножницы включают ручки 1 и !9, ножи 11.и

14, коробчатый желоб 2, в котором размещены рамки 12 и 15 ножей 11 и 14, выполненные с косыми пазами, в которые входят ролики двуплечего рычага 6, установленного на шлицевой оси в коробчатом желобе. Работают ножницы следующим образом: прижимают ручку 19, которая поворачивает шлицевую ось 5 вместе с двуплечим рычагом 6, ролики которого перемещают ножи и осуществляется рез. 5 ил.

1547778

Изобретение относится к сельскохозяйственному инструменту и предназначено для обрезки ветвей деревьев и кустарников.

Цель изобретения — упрощение конструкции и улучшение удобства эксплуатации.

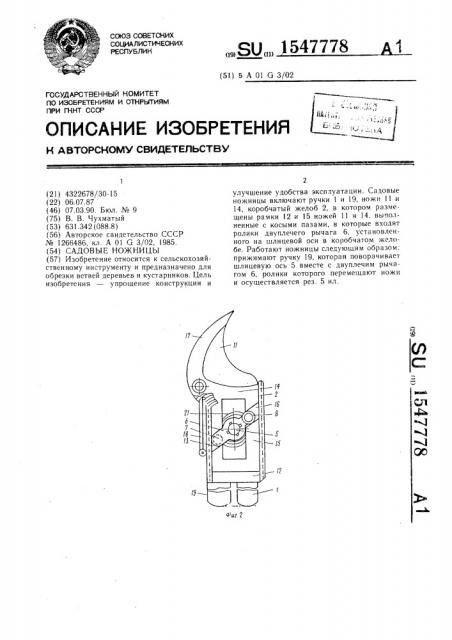

На фиг. 1 показаны садовые ножницы, общий вид; на фиг. 2 — садовые ножницы без крышки; на фиг. 3 — разрез А — А на фиг. 1; на фиг. 4 — двуплечий рычаг; на фи г. 5 — подви жна я ручка.

Садовые ножницы состоят из ручки 1, выполненной в виде коробчатого желоба с пазами 2 с наружной стороны для крепления крышки 3, снабженной отверстием 4, в котором смонтирована шлицевая ось 5, а на ней двуплечий рычаг 6 с роликами 7 и 8, причем шлицевая ось снабжена кольцевой проточкой 9 для фиксирования ее от осевого смещения пружинистой шайбой 10, режущего ножа 11 с рамкой 12, в которой выполнен косой сквозной паз 13, противорежущего ножа 14 с рамкой 15, в которой выполнен косой сквозной паз 16. На противорежущем ноже 14 шарнирно смонтирован хвостовик

17, шарнирно соединенный с тягой 18, второй конец которой шарнирно соединен со стенкой коробчатого желоба. Подвижная ручка 19 снабжена в шарнирных соединениях шлицевыми шайбами 20, фигурная пружина

2l соединена одним концом со шлицевой осью, а вторым концом — с коробчатым желобом, фиксатор 22 с зубом 23 контактирует с вырезом 24 крышки 3.

Садовые ножницы работают следующим образом.

До начала работы сдвигают фиксатор 22 вниз. Зуб 23 выходит из выреза 24 крышки 3.

Отпускают ручку 19. Фигурная пружина 21 воздействует на шлицевую ось 5, и ось вместе с двуплечим рычагом 6 проворачивается, и ролики 7 и 8, взаимодействуя с косыми сквозными пазами 13 и 16, размыкают ножи 11 и 14. Заводят ножницы в зону обрезки так, чтобы срезаемая ветка зашла между. Ножи 11 и 14 прижимают подвижной ручкой 19, при этом ручка 19 проворачивает шлицевую ось 5 вместе с двуплечим

10 рычагом 6, который, контактируя роликами 7 и 8 с косыми сквозными пазами 13 и 16 рамок 12 и 15, смыкает ножи, срезав ветку. Отпускают подвижную ручку, и под действием растяжения фигурной пружины 21 все части ножниц занимают исходное положение.

Формула изобретения

20 Садовые ножницы, содержащие режущий и противорежущий ножи, выполненные с рамками, подвижную и неподвижную ручки, фиксатор и связанный с неподвижной ручкой коробчатый желоб, в котором на оси размещены рамки ножей, отличающиеся тем, что, с целью упрощения конструкции и улучшения удобства эксплуатации, они снабжены установленным на оси двуплечим рычагом с роликами на концах, а рамки ножей выполнены с косыми пазами для размещения этих роликов, при этом двуплечий рычаг, ось и подвижная ручка соединены посредством шлицевого соединения, а между желобом и рычагом размещена пружина, связанная с осью и желобом.

1547778

21

1547?78

22
