Реферат



Изобретение относится к устройствам массового развлечения, может быть использовано в телеигровых автоматах и тренировочных системах, в которых применяется фотооружие, и позволяет повысить занимательность стрелковых телевизионных игр. Устройство для проведения стрелковых телеигр содержит фотооружие с фотодатчиком, соединенные через преобразователь фотосигнала с блоком управления телеигрой, преобразователь сигналов мишени, синхронизатор и формирователь сигналов выстрела, которые позволяют с помощью фотодатчика выделить мишень из множества ярких фоновых изображений, воспроизведенных на экране телемонитора, а изображение мишени может иметь любой цвет. 4 ил.

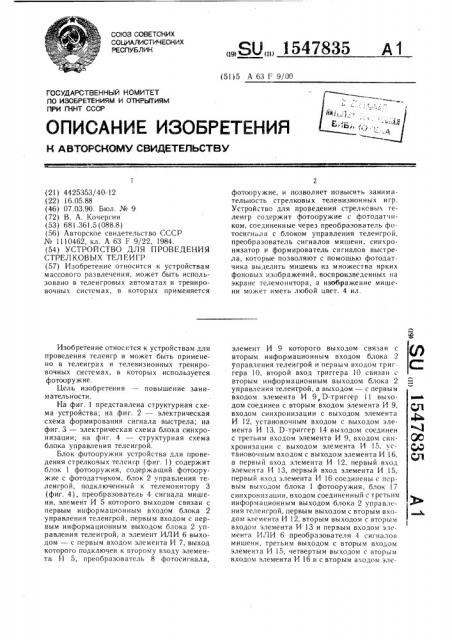

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П(НТ СССР (21) 4425353/40-!2 (22) 16.05.88 (46) 07.03.90. Бюл. № 9 (72) В. А. Кочергин (53) 681.361.5 (088.8) (56) Авторское свидетельство СССР

¹ 1110462, кл. А 63 F 9/22, 1984. (54) УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ

СТРЕЛКОВЫХ ТЕЛЕИГР (57) Изобретение относится к устройствам массового развлечения, может быть использовано в телеигровых автоматах и тренировочных системах, в которых применяется

Изобретение относится к устройствам для проведения телеигр и может быть применено в телеиграх и телевизионных тренировочных системах, в которых используется фотооружие.

Цель изобретения — повышение зании атель ности.

На фиг. 1 представлена структурная схем а устройства; на ф и г. 2 — электрическая схема формирования сигнала выстрела; на фиг. 3 — электрическая схема блока синхронизации; на фиг. 4 — структурная схема блока управления телеигрой.

Блок фотооружия устройства для проведения стрелковых телеигр (фиг. 1) содержит блок 1 фотооружия, содержащий фотооружие с фотодатчихом, блок 2 управления телеигрой, подключенный к телемонитору 3 (фиг. 4), преобразователь 4 сигнала мишени, элемент И 5 которого выходом связан с первым информационным входом блока 2 управления телеигрой, первым входом с первым информационным выходом блока 2 управления телеигрой, а элемент ИЛИ б выходом — с первым входом элемента И 7, выход которого подключен к второму входу элемента И 5, преобразователь 8 фотосигнала, „„ЯК„, 1547835 (51)5 А 63 F 9/00 фотооружие, и позволяет повысить занимательность стрелковых телевизионных игр.

Устройство для проведения стрелковь1х телеигр содержит фотооружие с фотодатчиком, соединенные через преобразователь фотосигнала с блоком управления телеигрой, преобразователь сигналов мишени, синхронизатор и формирователь сигналов выстрела, которые позволяют с помощью фотодатчика выделить мишень из множества ярких фоновых изображений, воспроизведенных на экране телемонитора, а изображение мишени может иметь любой цвет. 4 ил. элемент И 9 которого выходом связан с вторым информационным входом блока 2 управления телеигрой и первым входом триггера 10, второй вход триггера 10 связан с вторым информационным выходом блока 2 ф управления телеигрой, а выходом — с первым входом элемента И 9, D-триггер 11 выходом соединен с вторым входом элемента И 9, р- входом синхронизации с выходом элемента

И 12, установочным входом с выходом элемента И 13, D-триггер 14 выходом соединен с третьим входом элемента И 9, входом син- QO хронизации с выходом элемента И 15, ус- (! тановочным входом с выходом элемента И 16, а первый вход элемента И 12, первый вход элемента И 13, первый вход элемента И 15, первый вход элемента И 16 соединены с пер.вым выходом блоха 1 фотооружия, блок 17 синхронизации, входом соединенный с третьим информационным выходом блока 2 управзения телеигрой, первым выходом с вторым входом элемента И 12, вторым выходом с вторым входом элемента И 13 и первым входом элемента ИЛИ 6 преобразователя 4 сигналов мишени, третьим выходом с вторым входом элемента И 15, четвертым выходом с вторым входом элемента И 16 и с вторым входом эле1547835

3 мента ИЛИ 6 преобразователя 4 сигналов мишени, формирователь 18 сигнала выстрела, первым входом соединенный с четвертым информационным выходом блока 2 управления телеигрой, вторым входом с вторым выходом блока 1 фотооружия и третьим информационным входом блока 2 управления телеигрой, а выходом — - с третьим входом элемента И 13, третьим входом элемента И l6, преобразователя 8 фотосигнала и вторь!м входом элемента И 7 преобразовател>-, 4 сигналов мишени.

Блок 17 синхронизации реализован на микросхемах К155ИЕ5, К(55ИЛ4 и К(55ЛН1,. а формирователь 18 сигнала выстрела — на микросхемах Y,(55ÈÅ5, К155ЛИ1 и К!55ЛН!

Блок фотооружия устройства для проведения стрелковых телеигр работает следук)щим образом.

Блок 2 управления -re!II Hrp!)É ф!)р!!иру <.т сигналы для воспроизведения игровой ситуации на экране телемонитора 3, состоя!цие из динамических (мишеш.) и статических (фон) изображений, а также вырябBòûüBer сиГнялы (cTpo«H !e и кадровые си!!хроимпульсы, строчные и кадровые гасящие импульсы), необходимые для работы блока фотооружия и телемо!!иторя 3. С блока 2 упрывления телеигрой сигналы мишени !дины мические изображения) поступают ня преo,)разователь 4 сигналов:,и!пени блока 1)от<:оружия и с егo выхода н;! соответсгвую!ций вход блока 2 управления телекгрой д;.я преобразования в три сты лдартных сигна "я цвета G, В, R и последу!Ощей передачи их на телемонитор 3. Блок фотооружия со,)ержит фотодатчик, состоягций Н3 фотоприемника и усилителя фотоскгнала, к выходу которого подключены элеме!!ты И 12, 13, 15 и 16 преобразователя 8 фотосигнала и курОк, связанный с к!!Оп кол, контакть) 1е)тордй подключены к блоку 2 управления телеигрой и к второму входу формирователя 18 сигнала выстрела.

В исходном состоянии с выходя триггера О действует разрешаю1ций сигнал ня один из выходов элемента И 9. Е1а вход блока 17 синхронизации поступают строчные синхроимпульсы (ССИ) с блока 2 управления телеигрой. При этом HB выходах блока 17 синхронизации поочередно формируются импульсы, длительность которых равны длительности строки телн монитора 3 (бл Ок

17 синхронизацик предстявля.т со!)ой с-е-1чик с дешифрятором, ряоотяю!цим H u и!.опном коде «1» пз <.4»). Еа:!Срл.,й вход формирователя 18 сигналы вь:стрела с блока 2 управления телеигрой годаются i

«Г1уск». При эгом блок 2 управл-.;,,;;-; т:,"игрой форм, ðóåò звуковсй сигнал

4 ла, а на выходе формирователя 18 сигнала выстрела формируется одиночный импульс, синхронизировяннь)й кадровыми синхроимпульсами, поступающими на первый вход формирователя 18 сигнала выстрела, равный длительности ОдноГО полукад()а. ЭтОт HMпульс дает ряBðåøåíHå на элементы И 7, 13 и 16.

Предположим, что на первом выходе блока 17 сипхронизацик присутствует сигнал.

При эт!)м на других выходах блока !7 синхронизации сигналы отсутствуют и на соответствующих входах элементов И 13, 15 и 16 действуют запрещающие сигналь1, с выходов элементов И 13 и 16 на установочные входы D-триггеров 1 I и 14 дейс..-.вует разрешающий сигнал. I (pH совпадении сигналов, поступающих с выхода блока фотооружия 1 и перво ГО вы xода блока 7 синхронизации, на входы элемента И 12 ня выходе элеменTB И 2 формируется ск!.нал. который Iioдается на вход синхронизации D-триггера 11 и своим фрон-Гом перевадит D-триггер 11 в другое ус..ой !ивое соeToHHHå. При этом с

D-три! r; ра 1! Иа элемент И 9 действует ря,pe!I Biol!Lий сигнал. При !!оявленик сигналя ня мором выходе блока 17 синхрон) зяцик ня других выходах сигналы Отсутствуют, и HB .-Оответствуюших ьходях эле:»!ен!Ов И 12 15 H 16 действуют запрея!Ик)щке сиг! я. ы Кро. !е !ого., сигнал с вто-!

)olО выходы Олокя 17 синхронизации через элемент ИЛИ б и элемент И 7 преобразователя 4 сигналов ми!Неки дает запрещение прохождению сигнала мишени через элемент

И 5. При этом в вос! рокзводимой строке на экране телемонитора 3 в данный момент времени проис:<одит гашение лучей на время, определяемое длительностью сигнала мишени в этои сТроКе.

В случае, если фотооружие наведено на изображение фона экрана телемонитора 3, на выходе блока фотооружия 1 формируется электрический сигнал, который через элемент И 13 подается на установочный вход D-триггера 11, после чего последний переходит в исходное состояние. При этом на первом входе элемента И 9 появляется запрещающий сигнал.

В случае, если фотооружие наведено точно на мишень. на выходе блока 1 фотооружия си-.llяBл Отсутствует, так как на элеме r И 5 действует запрещаю!ций сигнал и на Bêpi!He TBBe iê)ниторя 3 JipG exoBH! гашение лучеи. Следовательно, !1а элемент И !3

;.ействует за))ре!цяк п<, Й сиги:.;.",. !.r-триггер

l! сохря:!яет свое саста !ННе и ня первый вход элемента И 9 декствует разрешающий сигнал. I (pH появлени: сигнала ня третьем выи<.;.,: б.х«а 17 синхронизац! и ня остальных вы «О,..ях блока (7 син >;poHiiçBöHH си Гн я. И1:) . с )<тс"! ву !От, и на соот ветсTBующих

;ходы< э-,!С)Ie! r в И 1", !3 к !6 действует

-,я)<ре.!)якпций с!!!1-; л, Ня выхсде блока 1

::!3çToo O r»H ii О являя ся лектГ)и1 ескик скГ1547835

Фариула изобретения

40

50

5 нал, который через элемент И 15 подается на вход синхронизации Э-триггера 14. При этом

D-триггер 14 переходит в дру гое устойчивое состояние и на втором входе элемента И 9 появляется разрешающий сигнал.

Так как с выхода триггера 10 в это время действует разрешающий сигнал на третий вход элемента И 9, на выходе элемента И 9 появляется сигнал, который подается на один из входов триггера 10 и переводит его в другое состояние. При этом на третьем входе элемента И 9 появляется запрещающий сигнал и на выходе элемента И 9 сигнал пропадает.

Таким образом, на выходе элемента И 9 формируется короткий импульс (попадание), который характеризует наличие точного выстрела. Этот импульс управляет соответствуюшими блоками блока 2 управления телеигрой (очки попаданий,,смена мишений, формирование звуковых и цветовых эффектов).

Сброс триггера 10 может осуществляться сигналом, вырабатываемым блоком 2 управления телеигрой при смене динамического изображения (мишени).

Блок 2 управления телеигрой (фиг. 4) содержит синхрогенератор 19, предназначенный для обеспечения синхронной работы всех блоков устройства. B том числе формирует строчные (ССИ) и кадровые (КСИ) синхроимпульсы. Формирователь 20 видеосигнала статического изображения предназначен для формирования статического изображения (ландшафт местности, символы игры, очки попаданий и т, д.) на экране телемонитора 3. Логический формирователь 21 задает скорость движения мишени и их фаз. Кроме того, логический формирователь 21 управляет работой формирователя 20 статического изображения и блока 22 формирования звуковых сигналов.

Блок 22 формирования звуковых сигналов предназначен для имитации звуковых сигналов при воспроизведении динамических изображений (мишеней). Блок 23 программирования предназначен для управления сменой фаз мультиплицированного изображения и вида изображения (мишени) и управления работой логического формирователя 21. Формирователь 24 видеосигнала динамического изображения (мишеней) вырабатывает сигналы горизонтальной и вертикальной дискретизации динамического изображения. Блок 25 памяти динамического изображения хранит в своих ячейках коды контуров динамических фигур и их фаз.

Счетчик 26 выдает коды адреса блока 25 памяти динамического изображения.

Блок 27 сравнения выдает сигнал в Момент совпадения текущего кода на выходе формирователя 24 видеосигнала динамического изображения с кодом контура мишени.

Дешифратор 28 сигналов цветности предназначен для дешифрирования статического и динамического изображений в три станб дартных цветовых сигнала Ci, В, 1 и передачи их на телемонитор 3.

Устройство для проведения стрелковы.; телеигр, содержащее блок фотооружпя, преобразователь фотоси гнала, содержащий триггер, вь ходом соединенный с первым входом первого элемента И, второй элемент И, блок управления телеигрой, первыми выходами связанный с входами телемонитора, и формирователь сигнала выстрела, отличающееся тем, что, с целью повышения занимате IbHocTH, оно дополнительно содержит блок синхронизации, преобразователь фотосигнала содержит дополнительные элементы И и триггеры, и преобразователь сигнала мишени, содержащий элемент ИЛИ и элементы И, при этом второй и третий выходы блока управления телеигрой связаны соответственно с входом блока синхронизации и с первым входом формирователя сигнала выстрела, выход которого подключен к первым выходам первого элемента И преобразователя сигнала мишени и первого и второго дополнительных элементов И, выход первого дополнительного элемента И связан с установочным входом первого дополнительного триггера, выходом подключенного к второму входу первого элемента И, выход которого соединен с синхровходом второго дополнительного триггера и с первым входом блока управления телеигрой, четвертый выход которого связан с установочным входбм второго дополнительного триггера. выходом соединенного с третьим входом первого элемента И, причем первый выход блока синхронизации соединен с первым входом второго элемента И, выходом связанного с синхровходом триггера, первый вь;ход блока фотооружия связан с вторым входом формирователя сигналов выстрела и с вторым входом блока управления телеигрой, пятый выход которого соединен с первым входом второго элемента И преобразователя сигнала мишени, выход которого подключен к третьему входу блока управления телеигрой, при этом второй выход блока синхронизации подключен к второму входу второго дополнительного элемента И и к первому входу элемента ИЛИ преобразователя сигналов мишени, выходом связанного с вторым входом первого элемента И преобразователя сигналов мишени, выход которого соединен с вторым входом второго элемента И преобразователя сигналов мишени. при этом третий выход блока синхронизации соединен с первым входом третьего дополнительного элемента И, а четвертый-с вторыми входами первого дополнительного элемента И и элемента ИЛИ, преобразователя сигналов мишени, а второй выход блока фотооружия соединен с третьими входами первого и второго дополнительных элемен1547835

7 тов И и с вторыми входами элемента И, и третьего дополнительного элемента И, причем выходы второго и третьего дополнитель8 ных элементов И соединены соответственно с установочным входом триггера и с синхровходом первого дополнительного триггера.

1ИЫ

Жии

Од аль

ШОНО

1547835

1547835

Jfb Й/ЫГЖ/
