Пневматический сепаратор

Пневматический сепаратор

Иллюстрации

Показать все

Реферат



Изобретение относится к области очистки и сортировки зерна и может быть использовано в сельском хозяйстве. Цель изобретения - повышение качества разделения за счет создания равномерного вертикального прямолинейного сепарирующего потока воздуха. Сепаратор содержит многоярусный кольцевой аспирационный канал (АК) 1, верхняя часть которого сообщена с осадочной камерой (ОК) 4, и воздухораспределитель (ВР) 5, расположенный над ОК 4 и сообщенный с ней и вентилятором 6. На входе ВР 5 установлен конфузор 17. Соосно АК 1 установлен направитель 18, выполненный в виде двух усеченных конусов, соединенных между собой большими основаниями и установленных на загрузочном приспособлении 2 под конфузором 17 с возможностью фиксированного перемещения. Вентилятор подключен к ВР 5 асимметрично и по касательной к его боковой стенке, за счет чего воздух получает вращательное движение, обеспечивающее равномерный поток на входе в ВР 5 в конфузоре 17. Приспособление 2 размещено соосно АК 1, а патрубки для вывода крупной фракции расположены в нижней части ОК 4. Исходный материал вводится в АК 1 и разделяется под действием вертикального воздушного потока. Легкие примеси выносятся из АК 1 в ОК 4, отражаются от направителя 18 и осаждаются. Полноценное зерно опускается в АК 1. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (1!) (5 1 ) 5 В 0 7 В 4/ 00

ПРИ ГННТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ф

1У

13

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 ) 41991 69/30- 03 (22). 24.02.87 (46) 07.03.90. Бюл. И 9 (71) Оренбургский филиал Центрального проектно-конструкторского и технологического бюро ."Росагропромремтехпроект" (72) В. И. Шепелев, В. Н. Рухлин и Л.Н. Павлов (53) 622.767.53(088.8) (56) Патент ФРГ и 2929672, кл. В 07 В 4/02, 1982. (54) ПНЕВМАТИЧЕСКИЙ СЕПАРАТОР (57) Изобретение относится к очистке и сортировке зерна и может быть использовано в сельском хозяйстве. Цель изобретения - повышение качества разделения за счет создания равномерного вертикального прямолинейного сепаг рирующего потока воздуха. Сепаратор содержит многоярусный кольцевой аспирационный канал (RK) 1, верхняя часть которого сообщена с осадочной камерой (0K) 4, и воздухораспределитель (ВР)

5, расположенный над ОК 4 и сообщенный с ней и вентилятором 6. На входе

ВР 5 установлен конфузор 17. Соосно с AK 1 установлен направитель 18, выполненный в виде двух усеченных конусов, соединенных между собой большими основаниями и установленных на загрузочном приспособлении 2 под конфузором 17 с возможностью фиксированного перемещения. Вентилятор подключен к BP 5 асимметрично и по каса- g тельной к его боковой стенке, за счет чего воздух получает вращательное движение, обеспечивающее равномерный поток на входе в ВР 5 в конфузоре 17.

Приспособление 2 размещено соосно с

АК 1, а патрубки для вывода крупной фракции расположены в нижней части

ОК 4. Исходный материал вводится в

АК 1 и разделяется под действием

1547865 вертикального воздушного потока. Легкие примеси выносятся иэ АК 1 в

ОК 4, отражаются от направителя 18 и осаждаются. Полноценное зерно опускается в АК 1. 1 з.п. ф-лы, t ил.

Для разгрузки осадочной камеры 4 имеются патрубки 14, оканчивающиеся клапанами 1 отходов. Клапаны работают периодически, по мере накопления отходов, и имеют регулировочные грузы 16. Для достижения равномерного

Изобретение относится к устройствам для разделения или сортировки твердых материалов, в частности для ,очистки зерна и сортировки семян.

Цель изобретения — повышение ка- 15 чества разделения за счет создания ,равномерного вертикального прямоли,нейного сепарирующего потока воздуха.

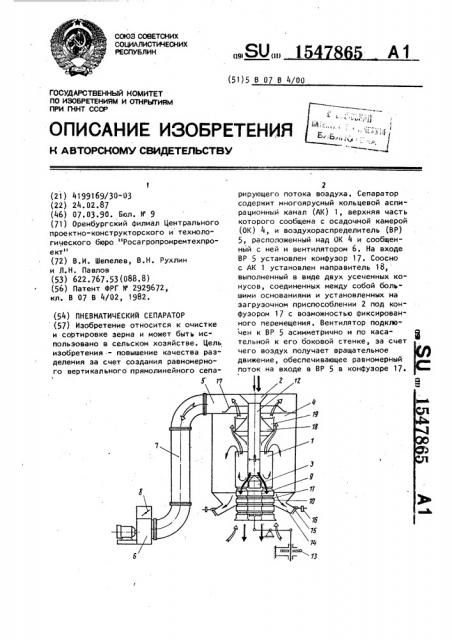

На чертеже изображен сепаратор, общий вид.

Пневматический сепаратор состоит из многоярусного кольцевого аспира,ционного канала 1, загрузочного приспособления 2 с дозирующим клапаном

Ф

3, осадочной камеры ч, воздухорас- 25 пределителя 5 и вентилятора 6 с воздуховодами 7 и регулятором 8 подачи воздуха.

Аспирационный канал образован двумя концентрически расположенными 3Q цилиндрическими стенками-трубами 9 и 10, в нижней части которых имеются отражатели ll с поперечным сечением

;в виде равнобедренного треугольника с закругленной вершиной. Верхняя часть стенок канала гладкая.

Продолжением внутренней стенки, канала является труба 12, соединяю :щая бункер 2 с каналом 1. В кольцевой щели, образованной трубой 12 и внутренней стенкой 9 канала 1 с отражателями 11, установлен конусный дозирующий клапан 3, который, перемещаясь внутри последней как по направляющей, может изменять величину коль " 45 цевой щели, изменяя тем самым подачу исходного материала в канал. Для лучшего распределения зерна по ширине канала конус клапана 3 переходит в горизонтальное кольцо. Управление дозирующим клапаном выведено наружу и обеспечивается маховиком 13. поля скоростей вертикального прямолинейного потока воздуха в равноуда-. ленных от оси канала точках любого поперечного сечения кольцевого аспирационного канала в верхней части осадочной камеры 4 расположен воздухораспределитель 5 с конфузором 17.

Вентилятор 6 соединен воздуховодом 7 с воэдухораспределителем 5 асимметрично, по касательной к его боковой стенке, а на загрузочной трубе 12 ниже конфузора.17 установлен направитель 18 с вертикальными лопастя. ми 19, выполненный в виде двух усеченных конусов, соединенных большими основаниями, и который может перемещаться по загрузочной трубе и фиксироваться в нужном положении. На выходе вентилятора 6 установлен регулятор

8 подачи воздуха.

За счет асимметричного подключения вентилятора 6 в воздухораспределителе 5 воздух получает вращательное движение, которое обеспечивает равномерный поток на входе в воздухо-распределитель 5 в конфузоре 17.

Конфузор 17 улучшает аэродинамическую характеристику входа и снижает скоростные потери напора. Через кон-. фузор 17 вихревое движение потока пеРедается и в камеру, и в канал. Гашение вихревого потока и получение вертикального прямолинейного потока воздуха в канале 10 .обеспечивается вертикальными лопастями 19, установленными на верхнем конусе направителя

18. Эффективность гашения вихревого потока регулируется перемещением направителя 18 вместе с лопастями по загрузочной трубе 12.

Сепаратор работает следующим образом.

Исходный материал подается в бункер 2 и далее самотеком по трубе 12 к дозирующему клапану 3. Через щель, образованную конусом клапана 3 и трубой 12, исходный материал вводится в канал 1 и взаимодействует с потоком воздуха, создаваемым вентилятором б.

Составитель В, Никулин

Техред М.Дидьис Корректор Н. Ревская

Редактор A. Козориэ

Заказ 96 Тираж 517 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

«

Производственно-издательский комбинат "Патент, r Ужгород, ул. Гагарина, 101

5 15478

Попав в канал, исходный материал стремится опуститься вниз вдоль стенок, так как у стенок скорость воздушного потока минимальна. Встречая на своем пути отражатели E 1, зерно многократно

5 отражается и вводится снова в зону больших скоростей в середину канала.

Легкие примеси (битые, колотые, щуплые, маловесные зерна и семена засорителей) выносятся потоком воздуха из канала 1, отражаются от направителя

18 и осаждаются в осадочной камере 4, а полноценное зерно опускается вниз.

Происходит разделение исходного мате- 15 риала по аэродинамическим свойствам частиц на две фракции: основную и отходы. По мере накопления отходов они своим весом открывают клапаны

15, осадочная камера ч загружается. 20

Режим работы сепаратора устанавливается открытием (закрытием} дозирующего клапана 3 и регулятора 8 подачи воздуха.

Формула изобретения

1. Пневматический сепаратор, включающий многоярусный кольцевой аспирационный канал, верхняя часть кото- gg рого сообщена с осадочной камерой, 65 б воздухораспределитель, расположенный над осадочной камерой и сообщенный с ней и с вентилятором, загрузочное приспособление, размещенное соосно многоярусному кольцевому аспирационному каналу, и патрубки для вывода примесей и крупной фракции, расположенные соответственно в нижних частях осадочной камеры и многоярусного кольцевого аспирационного канала, о тл и ч а ю шийся тем, что, с целью повышения качества. разделения за счет создания равномерного вертикального прямолинейного сепарирую- щего потока воздуха, он снабжен конфузором, установленным на входе воздухораспределителя, и направителем, выполненным в виде двух усеченных конусов, соединенных между собой большими основаниями и установленных на загрузочном приспособлении под конфузором, а вентилятор подключен к воздухораспределителю асимметрично и по касательной к его боковой стенке.

2. Сепаратор по и. 1, о т л и " ч а ю шийся тем, что направитель установлен с возможностью фиксированного перемещения по загрузочному приспособлению.
