Пневматический сепаратор

Пневматический сепаратор

Иллюстрации

Показать все

Реферат



Изобретение относится к разделению материала по крупности. Цель изобретения - повышение качества разделения за счет обеспечения постоянства скорости движения воздуха. Сепаратор содержит набор вертикально установленных секций 1, выполненных с поперечным сечением в виде эллипса. Размер полуосей эллипсов переменный, а площадь в любом сечении постоянна. Питатель 2 исходного материала расположен в средней его части, а приемники мелкого 3 и крупного 4 класса - соответственно в верхней и нижней частях сепаратора. Питатель 2 подает исходный материал в рабочее пространство, состоящее из секций 1. Тяжелые частицы выпадают в приемник 4, а легкие воздушным потоком выносятся в приемник 3. Постоянство площади поперечного сечения сепаратора при постоянном расходе воздуха обеспечивает постоянство средней скорости воздушного потока. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 07 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

С3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4425806/29-03 (22) 09.03.88 (46) 07.03.90. Ьюл. N 9 (71) Государственный всесоюзный проектный и научно-исследовательский институт неметаллорудной промышленности Гипронинеметаллоруд" (72) К.С. Мехов (53) 621 ° 928.3(088.8)

I (56) Отчет ОНИР Уральского политехнического института им. Кирова, регистр. И 01830025282, Свердловск, 1984, копия отчета ОНИР 1986, ВНТИЦ, .с. 16, 21, рис. 1, 10 °,1

„„Я0„„1547866 А 1

2 (54) ПНЕВМАТИЧЕСКИЙ СЕПАРАТОР (57) Изобретение относится к разделению материала по крупности. Цель изобретения - повышение качества разделения за счет обеспечения постоянства скорости движения воздуха. Сепаратор содержит набор вертикально установленных секций 1, выполненных с поперечным сечением в виде эллипса.

Размер полуосей эллипсов переменный, а площадь в любом сечении постоянна.

Питатель 2 исходного материала расположен в средней его части, а приемники мелкого 3 и крупного 4 класса соответственно в верхней и ниж3

15" 7866

4 ней частях сепаратора. Питатель 2 сятся в приемник 3. Постоянство плоподает исходный материал в рабочее щади поперечного сечения сепаратора пространство, состоящее из секций 1. при постоянном расходе воздуха обесТяжелые частицы выпадают в приемник

5 печивает постоянство средней скорости

4, а легкие воздушным потоком выно- воздушного потока, 1 ил, 2

У—

9 г =" где х, у - коордйнаты полуосей;

Формула изобретения

Z — текущая координата высоты сепаратора;

S — плошадь поперечного сече- 4О ния сепаратора, причем

S = cons t для любого сечения и S 4Р, где F —площадь миделева сечения максимального куска исход- 45 ного материала.

Питатель 2 исходного материала расположен в средней его части, а приемники мелкого.3 и крупного 4 класПневматический сепаратор, включающий набор вертикально установленных секций, отличающийся тем, что, с целью повышения качества разделения за счет обеспечения постоянства скорости движения воздуха, секции выполнены с поперечным сечением в виде эллипса, при этом размер полуосей эллипсов переменный, а площадь в любом сечении постоянная.

Составитель Л. Заболотская

Техред N.Äèäbtê, Корректор С. Шекмар

Редактор A. Козориз

Заказ 96 Тираж 512 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/g

Производственно-издательский комбинат Патент", г.ужгород, ул.Гагарина, 101

Изобретение относится к разделению материала по крупности °

Цель изобретения - повышение качества .разделения за счет обеспечения постоянства скорости движения воздуха.

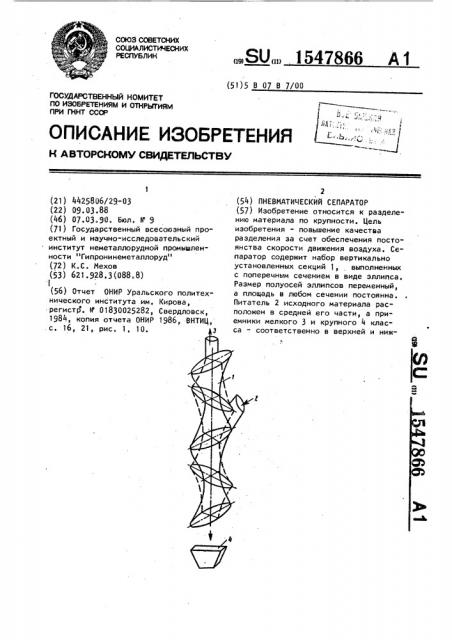

На чертеже изображен пневматический сепаратор 4, аксонометрия.

Сепаратор включает набор вертикально установленных секций 1, выполненных с поперечным сечением в виде эллипса. Размер полуосей эллипсов переменный, а площадь в любом сечении постоянная.

Размеры полуосей в любом сечении могут быть определены по Формуле са - соответственно в верхней и нижней частях сепаратора.

Сепаратор работает следующим образом.

Включают вентилятор, создающий разрежение в сепараторе и циклоне, в результате чего в сепараторе устанавливается определенная скорость воздушного потока. Питатель 2 подает исходный материал в рабочее пространство, состоящее из секций 1.

Материал, частицы которого обладают скоростью витания, меньше скорости воздушного потока, выносятся вверх в приемник 3 и далее в циклон, более тяжелые частицы выпадают в приемник 4 крупного класса, Постоянство площади поперечного сечения сепаратора при постоянстве расхода воздуха, в котором происходит сепарация,, обеспечивает постоянство средней скорости воздушного потока.

Любое изменение средней скорости воздушного потока приводит к взаимному загрязнению верхнего и нижнего классов.
