Пневмогидравлический ударно-импульсный гайковерт

Пневмогидравлический ударно-импульсный гайковерт

Иллюстрации

Показать все

Реферат



Изобретение относится к ручным механизированным инструментам и может быть использовано в любой отрасли промышленности при сборке и разборке резьбовых соединений. Целью изобретения является повышение эффективности за счет увеличения энергии гидравлического удара. В процессе разгона гидравлического ударно-импульсного механизма возрастают инерционные силы, действующие на центробежные грузы 32, которые начинают перемещаться к периферии кулачка 10, последний перемещается в осевом направлении, сжимая пружину 30. Пружина 25 своим усилием перемещает плунжер 26, который перекрывает радиальные отверстия ротора 7, при этом переток рабочей жидкости из одной камеры в другую прекращается, что приводит к внезапной остановке движущейся массы рабочей жидкости, в результате чего в замкнутом объеме гидравлического ударно-импульсного механизма происходит гидравлический удар. В результате этого кинетическая энергия вращающихся масс передается шпинделю 5, затягивающему рабочей головкой резьбовое соединение с ударным импульсом. После этого цикл затяжки повторяется до требуемой величины крутящего момента. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 В 25 В 21 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H Д BTGPCH0MY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

{ 21) 4431693/25-28 (22) 26.05.88 (46) 07.03.90. Бюл. ¹ 9 (71) Специализированное кочструкторское бюро по механизации и автоматизации слесарно-сборочных работ (72) В. Б. Титов и В. В. Никотин (53) 621.883 (088.8) (56) Патент США № 4553948, кл. В 25 D 15/00, 1985. (54) ПНЕВМОГИДРАВЛИЧЕСКИЙ УДАРНО-ИМПУЛЬСНЫЙ ГАЙКОВЕРТ (57) Изобретение относится к ручным механизированным инструментам и может быть использовано в любой отрасли промышленности при сборке и разборке резьбовых соединений. Целью изобретения является повышение эффективности за счет увеличения энергии гидравлического удара. В процессе разгона гидравлического ударно-импульсно„„SU„„1548026 А1 го механизма возрастают инерционные силы, действующие на центробежные грузы 32, которые начинают перемещаться к периферии кулачка 10, последний перемещается в осевом направлении, сжимая пружину 30. Пружина 25 своим усилием перемещает плунжер 26, который перекрывает радиальные отверстия ротора 7, при этом переток рабочей жидкости из одной камеры в другую прекращается, что приводит к внезапной остановке движущейся массы рабочей жидкости, в результазе чего в замкнутом обьеме гидравлического ударно-импульсного механизма происходит гидравлический удар.

В результате этого кинетическая энергия вращающихся масс передается шпинделю 5, затягивающему рабочей головкой резьбовое д соединение с ударным импульсом. После это ф го цикл затяжки повторяется до требуемой величины крутящего момента. 4 ил.

1548026

Изобретение относится к машиностроению, а именно к ручным механизированным инструментам, и может быть использовано в любой отрасли промышленности при сборке и разборке резьбовых соединений. 5

Целью изобретения является повышение эффективности за счет увеличения энергии гидравлического удара.

1О

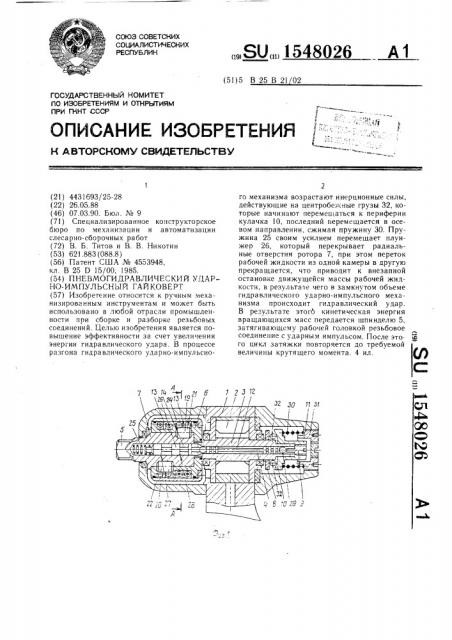

1-1а фиг. 1 изображен гайковерт, продоль -;ый разрез; на фиг. 2 — разрез А — А на фиг. 1 (без корпуса); на фиг. 3 — ротор со шпинделем; ка фиг. 4 — разрез Б — Б на фиг. 3.

Пневмогидравлический ударно-импульсный гайковерт содержит корпус 1, разме;ценные в нем пневмодвигатель 2, выходкой вал 3 которого выполнен с центральны;: сквозным отверстием 4, и шпиндель 5 с

;;ябочей головкой (ке показана). Гидравли -есхий ударчо-импульсный меахнизм BblBo.tIкек в виде заполненной рабочей жидкостью втулки 6 и установленного с возможностью в ря оцени я внутри нее ротора 7, связанного 25 жестко со шпинделем 5. Механизм управлс: ия энергией удара выполнен в виде центробежного регулятора 8 и регулятора мом -г;а, которым является регулировочный а;,:-, 9. Центробежный регулятор 8 выполнен в виде установленного с возможностью перемещения на валу 3 кулачка 10 с осевым отверстием 11 и размещенного в отверстии вяля 3 стержн 12. Втулка 6 выполнена с двумя наружными канавками 13, ротор 7 — с осевым 14 и радиальными 15 и 16 отверстиями и дв мя наружкыми эксцентричными каназками 17 и 18 с диаметрально установлепкь.*ми в ких роликами 19 и 20. Каждый из последних удерживается двумя парами шариков 21 и 22, установленных в канавках 13 втулки 6 и поджатых попарно одна к другой распорной пружиной 23. Эксцентричные канавки !7 и 18 ротора 7 через осевое 14 и радиальные 15 и !6 отверстия сообщены с полостью втулки 6 и образуют с охватываю.цей ее гильзой 24 камеры для рабочей жидкости. В осевом отверстии 14 ротора 7 45 размещен поджатый с помощью пружины 25 в осевом направлении плунжер 26, выполкеккый с кромками 27 и 28 и взаимодейcTBó.îùHé с радиальными отверстиями 15 ! 6 ротора 7 и стержнем 12, разме цеккым в отверстии 4 вала 3. Винт 9, выпол: яющий роль регулятора момента, установлен с возможностью осевого перемещения в отверстии !1 кулачка 10 и взаимодействует через шарик 29 со стержнем 12. Центро55 бежкый регулятор 8 регулируют за счет сжатия пружины 30, жесткость которой изменяется гайкой 31, ввертываемой в корпус 1. Б качестве инерционных масс в регуляторе 8 используются центробежные грузы 32. Ротор 7 имеет скошенные поверхности 33 и 34.

Гайковерт работает следующим образом.

Перед началом работы гайковерта производят регулировку момента затяжки резьбовых соединений. Для этого регулировочным винтом 9 сжимают пружину 25 и устанавливают необходимое положение кромок 27 и 28 плунжера 26 по отношению к радиальным отверстиям 15 и 16 ротора 7.,Для установки заданного момента затяжки и силы гидравлического импульса проводят несколько контрольных завинчивяний или отвинчиваний винта 9 и гайки 31, с помощью которых устанавливают необходимую величину крутящего момента затяжки. Затем включают подачу сжатого воздуха, после чего вращение от выходного вала 3 пневмодвигателя 2 передается гидравлическому ударно-импульсному механизму, который начинает вращаться с частотой вращения пневмодвигателя 2 и служит инерционной массой.

До определенной нагрузки ее кинетическая энергия передается шпикделю 5 за счет вязкости рабочей жидкости и неполного перекрытия радиальных отверстий 15 и 16 ротора

7 кромками 27 и 28 плунжера 26. При этом происходит навинчивание резьбовых соединений без нагрузки, а ролик . 9 и 20, удерживаемые шариками 21 и 22, обкатываются ро нгружнь.м эксцентричным KBHBBKBM 17 и

18 ротора 7. В IlpGIÐññ = яя;Г к: -и.прявлического ударно-импульсного механизма возрастают инерционные силы, действующие на центробежные грузы 32, которые начинают перемещаться к периферии кулачка "10, последний перемещается в осевом направлении, сжимая пружину 30. Пружина 25 перемещает плунжер 26, который перекрывает отверстия 15 и 16 ротора 7, при этом переток рабочей жидкости из одной камеры в доугую резко прекращается. Высокая частота вращения рабочей жидкости за счет вращения гидравлического ударно-импульсного механизма, переток ее из одной камеры в другую и пезкое перекрытие отверстий 15 и 16 ротора 7 приводят к внезапной остановке движущейся массы рабочей жидкости, и в замкнутом обьеме гидравлического ударноимпульсного механизма происходит гидравлический удар. В результате этого кинетическая энергия вращающихся масс передается шпинделю 5, затягивающему рабочей головкой резьбовое соединение. После нанесекия гидравлического удара частота вращения пневмодвигателя 2 снижаегся, при этом действие цектробежных сил прекращается и под действием пружины 30 стержень 12 перемещает плунжер 26, который открывает радиальные отверстия 15 и 16 ротора 7 для перетока рабочей жидкости из одной камеры в другую. После этого цикл затяжки повторяется до достижения резьбовым соединением требуемого момента затяжки.

1548026

Формула изобретения

Составитель И. Лихачева

Редактор О. Юрковедкая Техред И. Верес Корректор М. Кучерявая

Заказ 104 Тираж 671 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, ж — 35, Раушская наб., д. 4!5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Пневмогидравлический ударно-импульсный гайковерт, содержащий корпус, размещенные в нем пневмодвигатель с валом, шпиндель с рабочей головкой, гидравлический ударно-импульсный механизм в виде заполненной рабочей жидкостью втулки и установленного с возможностью вращения внутри нее ротора, жестко связанного со шпинделем, механизм управления энергией удара в виде центробежного регулятора и регулятора момента, отличаюшийся тем, что, с целью повышения эффективности, он снабжен двумя роликами, шариками, распорной пружиной, плунжером и установленной коаксиально втулке гильзой, вал пневмодвигателя выполнен с центра IbHbIM отверстием, центробежный регулятор — в виде установленного на валу с возможностью осевого перемещения кулачка с отверстием и размещенного в отверстии вала стержня, втулка имеет две канавки на наружной поверх5 ности для шариков, ротор — осевое и радиальное отверстия и две наружные эксцентричные канавки, для роликов, каждый из которых зафиксирован двумя парами шариков, пары подпружинены одна к другой распорной пружиной, эксцентричные канавки ротора через осевое и радиальные отверстия сообщены с полостью втулки для образования с гильзой камеры для рабочей жидкости, плунжер размещен в осевом отверстии ротора для взаимодействия со

15 стержнем, а регулятор момента установлен с возможностью перемещения в отверстии кулачка и взаимодействия со ст; ржнем через шари к.
