№ 154322
Класс В 65g; 81е, 116
;/ ь

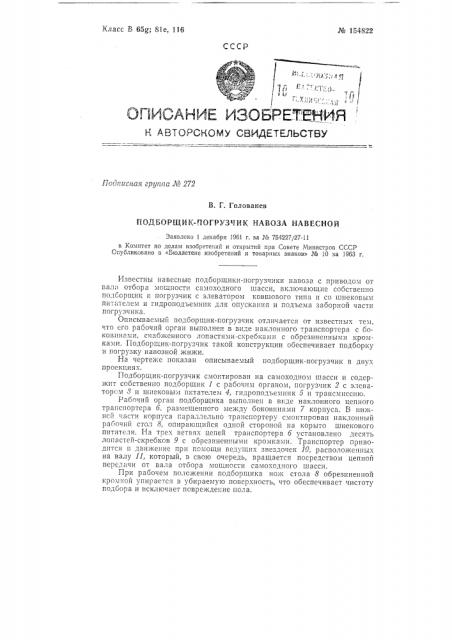

ОП1 1ОАНИЕ ИЗОБРЕТЕНИЯ
Н АВТОРСйОМУ СВИДЕТЕЛЬСТВУ
Подписная гру1гпп ¹ 272
В. Г. Голованев
БОДВОР1ЦИК-ИОГРУЗЧИК ИАВОЗА ИАВЕСНОЙ
Заявлено 1 декабря 1961 г. за № 754227/27-11 в Комитет по делам изобретений и открытий нри Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» № 10 за 1963 г.
Известны навесные подборщики-погрузчики навоза с приводом от вала отбора мо1цности самоходного шасси, включающие собственно подборщик и погрузчик с элеватором ковшового типа и со шнековым питателем и гидроподъемник для опускания и подъема заоорной части погрузчика.
Описываемый подборщик-погрузчик отличается от известных тем, что его рабочий орган выполнен в виде наклонного транспортера с боковинами, снабженного lIOIIBcTBAIH-скребка»и с обрезиненными кромками. Подборщик-погрузчик такой конструкции обеспечивает подборку и погрузку навозной жижи.
На чертеже показан описываемый подборщик-погрузчик в двух проекциях.
Подборщик-погрузчик смонтирован на самоходном шасси и содержит собственно подборщик 1 с рабочим органом, погрузчик 2 с элеватором 8 и шнековым питателем 4, гидроподъемник 5 и трансмиссию.
Рабочий орган подборщика выполнен в виде наклонного цепного транспортера 6, размещенного между боковинами 7 корпуса. В нии.нсй части корпуса гараллельно транспортеру смонтирован наклонный рабочий стол 8, опира1ощийся одной стороной на корыто шнекового питателя. На тгех ветвях цепей транспортера 6 установлено десять лопастей-скребков 9 с обрезиненными кромками. Транспортер приводится г, движение при псг;ощи ведущих звездочек 10, расположенных на валу 11, который, в свою очередь, вращается посредством цепной передачи от вала отбора мощности самоходного шасси.
При рабочем положении подборщика нож стола 8 обрезиненной кромкой упирается в убираемую поверхность, что обеспечивает чистоту подбора и исключает повреждение пола.
¹ 154822
Навоз, отделенный от пола ножом стола, перемещается по его наклонной поверхности лопастями-скребками и сбрасывается в корыто шнекового питания. Часть навоза сбрасывается лопастями-скребками сразу в приемный колодец элеватора, расположенный в средней части подборщика. Из приемного колодца навоз забирается ковшами элеватора, поднимается и сбрасывается в кузов самоходного шасси.
Предмет изобретения
Подборщик-цогрузчик навоза навесной с приводом от вала отбора мощности самоходного шасси, состоящий из собственно подборщика и погрузчика с элеватором ковшового типа и со шнековым питателем, гидроподъемника для опускания и подъема заборной части погрузчика, смонтированных на раме, отл ичающийся тем, что, с целью подборки и погрузки навозной жижи, подборщик снабжен рабочим органом, выполненным в виде наклонного транспортера с боковинами, имеющего лопасти-скребки с обрезиненными кромками. (П
Г
7 6
