Устройство для удаления вредных выделений

Устройство для удаления вредных выделений

Иллюстрации

Показать все

Реферат



Изобретение относится к области промышленной вентиляции, а именно к конструктивным элементам местных отсосов от производственных ванн. Цель изобретения - повышение эффективности работы за счет снижения теплопотерь и исключения попадания паров в атмосферу цеха. В положении закрытых створок устройство обеспечивает движение воздуха из атмосферы цеха через приточное отверстие 4 вдоль наклонной стенки 2 клиновидных коробов 1, через перфорированную стенку 3 и отверстие 10 в бортовой отсос 6. При этом заслонка 7 взаимодействует с упором 12, перекрывая подсос воздуха через воздуховод 8. Конструктивные особенности устройства обеспечивают экономию энергоресурсов за счет практически полного исключения теплопоступлений от створок в цех, а также снижения энергозатрат отсасывающих вентиляторов. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ

СОЩЕЛИСТИЧЕСНИХ

РЕСПУ БЛИН (19) (И) 4 А(ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П.(НТ СССР (21 ) 4404192/31- 02 (22) 19.02 ° 88 (46) 07.03.90. Бюл. Ь" 9 (71) Одесский инженерно-строительный институт (72) В.Д.Петраш и E.Ä.Åéðåìîâà (53) 621 357.14.002(088.8) (56) Авторское свидетельство СССР

N 916913, кл. С 25 В 21/04, 1980.

Авторское свидетельство СССP

И 945601, кл. С 25 D 21/04, 1980 ° (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ВРЕДНЫХ

ВЫДЕЛЕНИЙ ,(57) Изобретение относится к области, промышленной вентиляции, а именно к конструктивным элементам местных откосов от производственных ванн. Цель изобретения — повышение эффективнос(51}S С 25 D 21 04 F 24 F 7/06

2 ти работы за счет снижения теплопотерь и исключения попадания паров в атмосферу цеха. В положении закрытых створок устройство обеспечивает движение воздуха из атмосферы цеха через приточное отверстие 4 вдоль наклонной стенки 2 клиновидных коробо

1, через перфорированную стенку 3 и отверстие 10 в бортовой отсос 6.

При этом заслонка 7 взаимодействует с упором 12, перекрывая подсос воздуха через воздуховод 8. Конструктивные особенности устройства обеспечивают экономию энергоресурсов за счет практически полного исключения теплопоступлений от створок в цех, а также снижение энергозатрат отсасывающих вентиляторов. 1 з.п. ф-лы, 2 ил.

1548274

10 !

20

50

Изобретение относится к промышенной вентиляции, а именно к констуктивным элементам местных отсосов т промышленных ванн.

Цель изобретения - повышение эффек" тивности работы за счет снижения тепЛопотерь и исключения попадания паров

B атмосферу цеха.

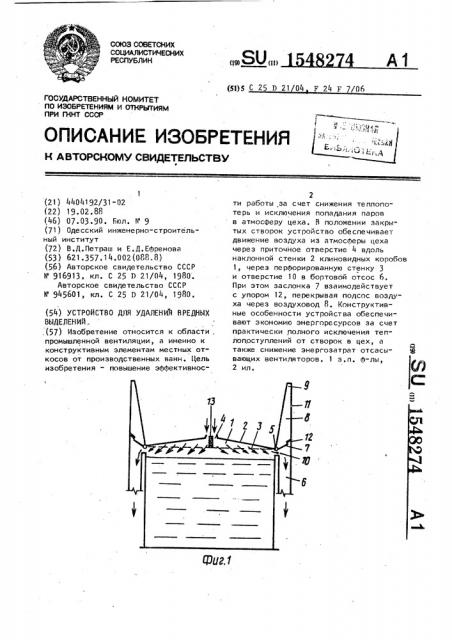

На фиг. 1 представлено устройство

При закрытых створках; на фиг. 2то же, при открытых створках.

Устройство содержит створки в вие клиновидных коробов 1 выполненных наклонной 2 и перфорированной 3 тенками. При этом наклонная стенка выполнена с приточным отверстием расположенным у основания клина ороба 1, вершина которого на шарние 5 закреплена к бортовому отсосу 6. вершине клиновидного короба жестко акреплена заслонка 7, расположенная

I бортовом отсосе 6, сопряженном с оздуховодом 8, одна сторона которо го расположена под углом к вершине, авным углу клина короба 1 и выполне" а с отверстием 9, соосным приточному тверстию ч при поднятых клиновидных ! ,коробах l . Основной отсос из рабоче го пространства как при открытых, так и при закрытых клиновидных коро бах 1 осуществлен через отверстие 10, расположенное между бортовым отсо, сом 6 и шарниром 5 крепления короба ,1. На стенке 11 воздуховода 8, рас, положенной напротив шарнира 5, с возможностью взаимодействия с заслонкой 7 установлен упор 12. Гермети зация створок обеспечивается уплотнителем 13, выполненным из резины, паролона и т.п. Для герметизации стыка между поворотной заслонкой и упором 12 последний также может быть оснащен уплотнителем.

В положении закрытых створок устройство оебспечивает движение воздуха из атмосферы цеха через приточное отверстие ч вдоль наклонной стенки 2 клиновидных коробов 1, через перфорированную стенку ) и отверстие .10 в бортовой отсос 6. При этом заслонка

7 взаимодействует с упором 1.2, перекрывая подсос воздуха через воздуховод 8. Это препятствует нагреву нак. лонной стенки 2 створки и развитию восходящих; потоков при испарении; обеспечивая с минимальной скоростью потока удаление вредностей над зеркаJIoM ванны и соблюдением под створкой незначительного раз режения, по сра внению с окружающей средой в помещении.

При поднятых клиновидных коробах, 1 наклонная стенка 2 его совмещается с наклонной стенкой воздуховода 8, при этом совмещаются приточное отверстие 4 и отверстие 9, что обеспечивает отсос испарений как над зеркалом ванны через отверстие 10, так и по высоте воздуховода 8,.

Конструктивные особенности устройства позволяют экономить Энергоресурсы за счет практически полного .исклю" чения теплопоступлений от створок в цех, а также за счет снижения энергозатрат отсасывающих вентиляторов. При этом количество тепла, которое все таки уносится с удаляемым воздухом, может быть утилизировано, например, с помощью рекуперативных теплообменников. формула изобретения

1. Устройство для удаления вредных выделений, преимущественно от технологических ванн, содержащее бортоI

Ьые отсосы, расположенные по всей длйне ванны, и створки, выполненные в виде коробов, шарнирно закрепленных над бортовыми отсосами, причем нижние стенки коробов выполнены перфорированными, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности работы за счет снижения теплопотерь и исключения попадания паров в атмосферу цеха, оно снабжено воздух ховодами с упорами и заслонками, короб каждой створки выполнен клиновидным с приточным отверстием у основания и жестко соединен вершиной клина с заслонкой, при этом воздуховод сопряжен с бортовым отсосом, а стенка воздуховода, обращенная внутрь ванны, расположена под углом к вершине, равным углу клина короба, и ° выполнена с отверстием, расположенным на расстоянии, равном расстоянию от приточного отверстия до шарнирного закрепления коробов, причем упор смонтирован в воздуховоде напротив шарнирного закрепления створок с возможностью взаимодействия с заслонкой в положении закрытых створок.

2. Устройство по и. 1, о т л ич а ю щ е .е с я тем, что основания клиновидных коробов и упоры воздуховодов выполнены с уплотнителями.

1548274

tpll8 .2

Составитель В.Трегубов

Техред Л.Сердюкова Корректор C. Шекмар

Редактор Н.Рогулич

В

Заказ 116 Тираж 559 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул.Гагарина, 101
