Способ морского монтажа опорного блока глубоководной платформы

Способ морского монтажа опорного блока глубоководной платформы

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения - ускорение монтажа и повышение его качества посредством постоянного контроля положения опорного блока относительно поверхности воды. Перед началом монтажа вдоль элементов опорного блока устанавливают струнные волнографы и не менее трех датчиков гидростатического давления, не лежащих на одной прямой. Приборы связаны с командным пунктом, на котором регистрируют их показания, по которым определяют объем погруженной части опорного блока на данном этапе. Затем вычисляют необходимое наполнение или опорожнение балластных камер для последующего погружения. Снятие показаний с приборов производят непрерывно на протяжении всех этапов балластировки до установки опорного блока в проектное положение. 1 ил.

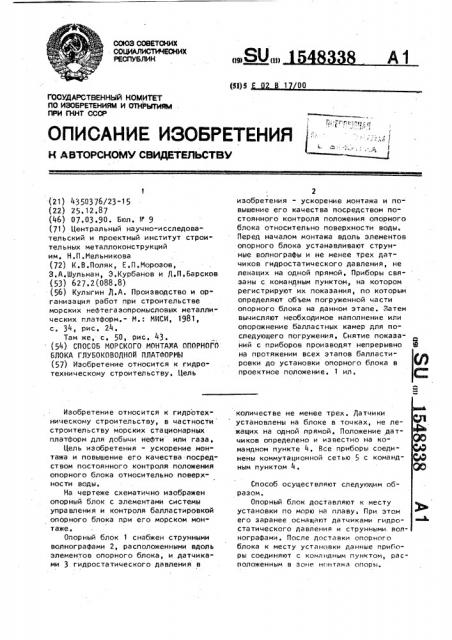

СОЮЗ СОВЕТСКИХ

00UI

РЕСПУБЛИК

09) Ol) А1

1 00 (5l) 5

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н А ВТОРСКОМУ СВИДЕТЕГ}ЬСТВУ (21) 4350376/23-15 (22) 25.12.87 (46) 07.03.90. Бюл. Н 9 (71) Центральный научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П.Мельникова (72) К.В.Поляк, Е.П.Морозов, 3.А.Шульман, Э.Курбанов и Д,П.Барсков (53) 627.2(088.8) (56) Кулыгин Д.А. Производство и организация работ при строительстве морских нефтегазопромысловых металлических платформ.- М.: МИСИ, 1981, с, 34, рис. 24, Там же, с, 50, рис. 43, (54) СПОСОБ МОРСКОГО МОНТАЖА ОПОРНОГО

БЛОКА ГЛУБОКОВОДНОЙ ПЛАТФОРМК (57) Изобретение относится к гидротехническому строительству. Цель

Изобретение относится к гидротехническому строительству, в частности строительству морских стационарных платформ для добычи нефти или газа, Цель изобретения - ускорение монтажа и повышение его качества посредством постоянного контроля положения опорного блока относительно поверхности воды.

На чертеже схематично изображен опорный блок с элементами системы управления и контроля балластировкой опорного блока при его морском монтаже.

Опорный блок 1 снабжен струнными волнографами 2, расположенными вдоль элементов опорного блока, и датчиками 3 гидростатического давления в

2 изобретения - ускорение монтажа и повышение его качества посредством постоянного контроля положения опорного блока относительно поверхности воды.

Перед началом монтажа вдоль элементов опорного блока устанавливают струнные волнографы и не менее трех датчиков гидростатического давления, не лежащих на одной прямой. Приборы связаны с командным пунктом, на котором регистрируют их показания, по которым определяют объем погруженной части опорного блока на данном этапе. Затем вычисляют необходимое наполнение или опорожнение балластных камер для последующего погружения, Снятие показаний с приборов производят непрерывно З на протяжении всех этапов балластировки до установки опорного блока в проектное положение. l ил, С:: колич ест ве не менее трех. Да тчи ки установлены на блоке в точках, не лежащих на одной прямой. Положение датчиков определено и известно на командном пункте 4. Все приборы соединены коммутационной сетью 5 с командным пунктом 4.

Способ осуществляют следующим образом.

Опорный блок доставляют к месту установки по морю на плаву При этом его заранее оснащают датчиками гидростатического давления и струнными. волнографами. После доставки опорного блока к месту установки данные приборы соединяют с командным пунктом, расположенным в зоне монтажа опоры.

1548338

Минимальное количество датчиков

i èäðocTàTè÷åñêoão давления - три, Они ают показания о глубине расположения ф данный момент трех известных точек

Фпорного блока, т.е, условной плоско

Фти, проходящей через них. Это позволяет определить ориентацию всей конструкции относительно поверхности во-. ды и объем ее погруженной части.

Принцип работы струнных волнографов заключается в изменении электрического сопротивления струны в зависимости от ее длины, погруженной в оду. При монтаже опорного блока моут возникнуть различные варианты поожения приборов, закрепленных на нем тносительно поверхности воды: опорный блок частично погружен в коре, есе датиики гидростатического давления находятся над водой. В этом лучае положение блока относительно оверхности моря определяют по показателям струнных волнографов. Получив координаты точек конструкции, находяЩихся на пересечении с.поверхностью оря, определяют положение блока в анный момент монтажа;

) опорный блок частично погружен в

Море, датчики находятся под водой, се или частично. Положение блока отосительно поверхности воды определят по показаниям датчиков и струнных олнографов; опорный блок целиком находится од водой, В данном случае струнные олнограФы не дают показаний и положение блока относительно поверхности

Моря определяют с помощbe датчиков.

По результатам показаний приборов а командном пункте определяют в каой-то момент объем погруженной части блока и вычисляют необходимое на дантом этапе наполнение или опорожнение балластных камер опорного блока для последующего погружения. Поэтапно балластировку производят до установки блока в проектное положение, Формула изобретения

Способ морского монтажа опорного блока глубоководной платФормы, включающий доставку опорного блока к месту. установки, погружение опорного блока в воду путем его поэтапной балластировки, управляемой с командного пункта, установку и закрепление опорного блока на дне, о т л и ч а юшийся тем, что, с целью ускорения монтажа и повышения его качества посредством постоянного контроля положения опорного блока относительно .поверхности воды, перед доставкой опорного блока к месту установки на его элементах устанавливают струнные волнограФы и датчики гидростатического давления, которые соединяют с командным пунктом после доставки опорного блока к месту установки, затеи при погружении на каждом этапе балластировки регистрируют данные показаний приборов на командном пункте, с помощью которых определяют положе: we опорного блока относительно поверхности воды на данном этапе балластировки, .при этом при частичном погружении положение опорного блока on35 ределяют с помощью струнных волнограФов и датчиков гидростатического давления, а при полном погружении положение опорного блока определяют с помощью показаний датчиков гидростатического давления, 1548338
