Узел сопряжения колонны с ригелем железобетонного каркаса

Узел сопряжения колонны с ригелем железобетонного каркаса

Иллюстрации

Показать все

Реферат



Изобретение относится к соединениям элементов железобетонных каркасов зданий, а именно неразрезных ригелей со сборными колоннами. Целью изобретения является упрощение изготовления, снижение металлоемкости и повышение прочности. Узел сопряжения неразрезного ригеля 1 с колонной включает защемленный между верхней 2 и нижней 3 колоннами опорный участок 4 с вырезами 5 в горизонтальных и вертикальных гранях, в которых размещены соответственно концы колонн и их упоры, выполненные в виде выпусков 6, объединенных пластинчатыми перемычками 7. Через отверстия в перемычках и соосные им каналы в ригеле пропущены крепежные болты 9. После завершения монтажа боковые вырезки 5 обетонируются. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.SU„„154837 (51)5 Е 04 В 1/38, 1/58

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4427298/31-33 (22) 17 ° 05. 88 (46) О? . 03. 90. Нюл, g - 9 (71) Днепропетровский инженерно-строительный институт (72) B.Ñ.влагала, А,А.Бородин и А.В.Рабич (53) 69.057.4:624.016.5(088.8) (56) Патент ГДР Р 41969, кл. R 04 В 1/41, 1965.

Патент ЧССР Р 175629, кл. Е 04 В 1/58, 1978.

Авторское свидетельство СССР

Р 92013?; кл. Е 04 В 1/38, 1980. (54) УЗЕЛ СОПРЯЖЕНИИ КОЛОННЫ С РИГЕЛЕИ ЖЕЛЕЗОБЕТОННОГО КАРКАСА (57) Изобретение относится к соединениям элементов железобетонных кар2 капов зданий, а именно неразрезных ригелей со сборными колоннами. Целью изобретения является упрощение изготовления, снижение металлоемкости и повышение прочности. Узел сопряжения . неразрезного ригеля 1 с колонной включает защемленный между верхней 3 и нижней 2 колоннами опорный участок 4 с вырезами 5 в горизонтальных и вертикальныхх гранях, в ко то рых раз мещены соответственно концы колонн и нх упоры, выполненные в виде выпусков 6, объединенных пластинчатыми перемычками 7. Через отверстия в перемычках и соосные им каналы в ригеле пропуцены крепежные болты 9. После заверше- С2 ния монтажа боковые вырезы 5 обетони9 руются. 2 ил.

1548373 ных участков 4 и разместились между перемычками 7. В совпадающие со сквозными каналами 8 отверстия в перемычках вставляют болты 9 и закрепляют их гайками. I!oсле закрепления ригеля на нижних колоннах на его опорные участки 4 устанавливают верхние колонны 3 в обхват упорами боковых граней ригеля и закрепляют болтами 9. Завершающая операция монтажа — обетонирование боковых поверхностей опорных участков ригеля.

Формула из об ре.тен ия

Составитель Н,Радковский

Редактор Н.Тупица Техред N,Ходанич Корректор N. Пожо

Заказ 121 Тираж 602 Подписное

ВЮИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Изобретение относится к строительству, а именно к узлам соединения элементов железобетонных каркасов зданий и сооружений, в частности нераз5 резных ригелей со сборными колоннами.

Цель изобретения - упрощение изготовления, снижение металлоемкости и повышение прочности.

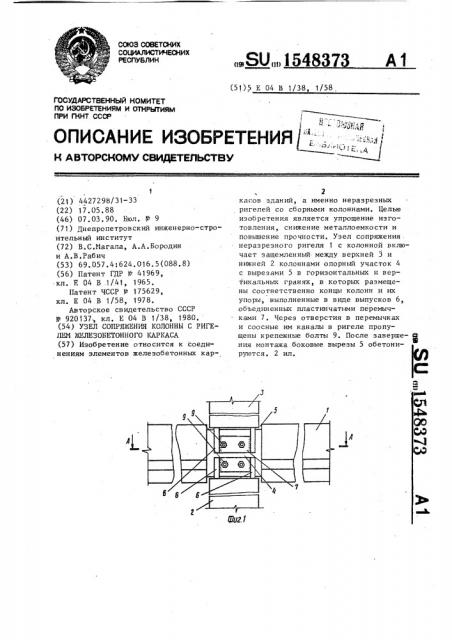

На фиг, 1 изображен узел сопряжения0 неразрезного ригеля со сборной железобетонной колонной, вид сбоку; на фиг. 2 — сечение.А-.А на фиг. 1.

Узел сопряжения неразрезного ригеля 1 с колонной включает защемленный между нижней 2 и верхней 3 колоннами опорный участок 4 с вырезами 5 в горизонтальных и вертикальных гранях.

В вырезах горизонтальных граней размещены концы верхней и нижней колонн, 20 а в вырезах боковых граней — охватывающие опорный участок 4 упоры колонн, выполненные в виде встречных арматурных выпусков 6 из торцов колонн 2 и 3, обведенных пластинчатыми перемычка- 25 ми 7. В опорном участке 4 ригеля 1 образованы сквозные каналы 8, соосные с отверстиями в перемычках, через которые пропущены крепежные болты 9.

Последовательность монтажа следую- 30 щая.

После установки колонн 2 нижнего этажа на их торцы опускают неразреэной ригель 1 так, чтобы концы колонн

4% вошли в вырезы 5 нижних граней опор1 A-A

Узел сопряжения колонны с ригелем железобетонного каркаса, включающий защемленный между торцами верхней и нижней колонн опорный участок сквозного ригеля, крепежные болты, пропущенные через отверстия в опорном участке ригеля и соосные с ними отверстия в упорах колонн, о т л и— ч а ю шийся. тем, что, с целью упрощения изготовления, снижения металлоемкости и повышения прочности, упоры выполнены в виде встречно направленных из торцов колонн выпусков арматуры, объединенных пластинчатыми перемычками, установленными в обхват боковых граней, опорного участка ригеля, а последний выполнен с вырезами в гранях для размещения заподлицо с ними упоров и фиксации концов колонн.
