Устройство для аварийного переключения ворот при встрече с препятствием

Устройство для аварийного переключения ворот при встрече с препятствием

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству, в частности к устройствам для переключения привода и аварийного перемещения ворот при встрече с препятствием. Целью изобретения является повышение надежности за счет гарантированного срабатывания устройства. Устройство содержит шарнирно связанные одним концом поворотную лыжу 2 и дополнительную поворотную лыжу 10. Полка 9 лыжи 2 проходит через паз 12 лыжи 10 и контактирует с ее концом 14 со стороны пружины 13 и концевого выключателя 7. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 Е 05 F 15/10

ОПИСАНИЕ ИЗОБРЕТЕНИ

К А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ (57) .Изобретение относится к строительству, в частности к устройствам для переключения привода и аварийного перемещения ворот при встрече с препятствием. Целью изобретения является повьппение надежности за счет гарантированного срабатывания устройства. Устройство содержит щарнирно связанные одним концом поворотную лыжу 2 и дополнительную поворотную лыжу 10. Полка 9 лыжи 2 проходит через паз 12 лыжи 10 и контактирует с ее концом 14 со стороны пружины 13 и концевого выключателя

7. 5 ил.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

fl0 ИЗОБРЕТЕНИЯМ И ОТНРЫГИЯМ

ПРИ ГКНТ СССР (61)1271957 (21) 4426574/23-12 (22) 18.05.88 (46) 07.03.90. Бюл. Р 9 (71) Центральный научно-исследовательский, проектный и конструкторско-технологический институт легких металлических конструкций (72) Н,А. Агапова (53) 683.375 (088.8) (56) Авторское свидетельство СССР

К 1271957, кл. Е 05 F 15/10, 1986.

2 (54) УСТРОЙСТВО ДЛЯ АВАРИЙНОГО ПЕРЕ1ПЮЧЕНИЯ ВОРОТ ПРИ ВСТРЕЧЕ С ПРЕПЯТСТВИЕМ

1548394

Изобретение относится к строительтву, в частности к устройствам для варийного перемещения ворот при стрече с препятствием, и является

| усовершенствованием изобретения по авт.св. 9 1271957.

Целью изобретения является повьппейие надежности за счет гарантированного срабатывания устройства. 10

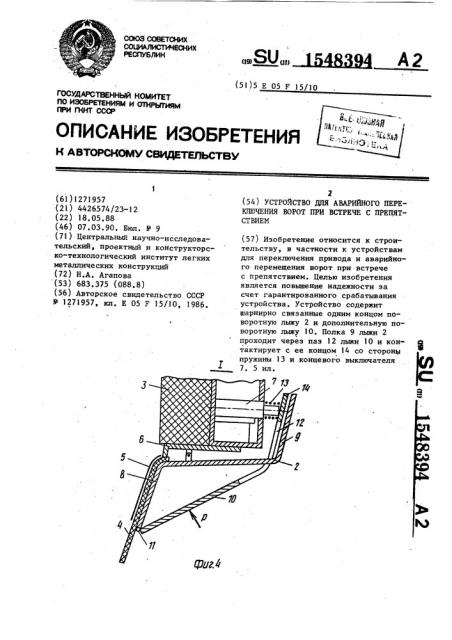

На фиг.1 представлены ворота, об-. ций вид; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — разрез 5-В на фиг,1; на фиг,4 и 5 - узел 1 на фиг.2 (вари;анты работы сустройства) . 15

Устройство для переключения приво-..

) да 1 и аварийного перемещения ворот при встрече с препятствием содержит ,поворотную лыжу 2, шарнирно установ ленную в нижней части полотна ворот 20

3, упругий уплотняющий элемент 4, направляющий 5 и дополнительный уплотняющий 6 элементы и концевой выклюiчатель 7.

Поворотная лыжа 2 установлена 25 на всю ширину полотна ворот 3 и сое::динена с его нижней частью промежуточным участком. Полка 8 лыжи 2 выпол нена отогнутой под углом противоположно полке 9, взаимодействующей с конечным выключателем.

Конструктивно при наименьших габаритах и достаточной площади защищаемой поверхности этот угол принимает= ся равным 90-120 С. На отогнутом кон35 це 8 посредством направляющей 5 закреплен по всей длине упругий уплотнительный элемент 4 с возможностью . взаимодействия с дополнительным уплотняющим элементом 6 при закрытом положении ворот.

Направляющий 5 и дополнительный уплотняющий 6 элементы имеют Г-образный профиль, выполнены жесткими и ус-, тановлены по всей ширине полотна ворот 3. Дополнительный уплотняющий элемент 6 одной из полок прикреплен к низу полотна, а другой имеет возможность.взаимодействия с упругим уплотнительным элементом 4.

-50

На свободном конце 8 поворотной лыжи 2 установлена дополнительная поворотная лыжа 10, соединенная одним концом с mmes 2 посредством. mapHHpa 55

11, Второй конец дополнительной лыжи

10-имеет паз 12 для прохода через него полки 9 лыжи 2 и контактирует с последней со стороны конечного выключателя и возвратной пружины 13. В нейтральном положении лыжа 10 поджата к полке 9 лыжи 2 возвратной пружиной 13.

Устройство работает следующим образом.

В случае появления препятствия перед воротами при их перемещении на открывание устройство взаимодействует с препятствием полкой 8 поворотной лыжи 2. При этом полка 9 лыжи 2 взаимодействует с конечным выключателем 7 и переключает либо выключает привод 1 ворот.

При опускании полотна ворот препятствие может воздействовать на окончание 9 лыжи 2. В этом случае работа устройства аналогична вьппеописанной. При опускании полотна ворот и взаимодействии, препятствия с лыжей 10, лыжа 2 остается в исходном, положении, т.е. поджатой к уплотнению 6, а лыжа 10 поворачивается в шарнире !1 и концом 14 воздействует на конечный выключатель 7, переключая привод 1 на реверс.

Таким образом, надежность защиты ворот обеспечивается за счет воздействия на конечный выключатель .при любом расположении препятствия и взаимодействии с ним устройства.

Формула изобретения

Устройство для аварийного переключения ворот при встрече с препят-. ствием по авт. св. N -1271957, о т— л и ч а ю щ е е с я тем, что, с целью повьппения надежности, оно снабжено дополнительной лыжей, шарнирно связанной одним концом с концом полки

Е образной лыжи, противоположной полке, взаимодействующей с конечным выключателем, а ее второй конец, выполненный подпружиненным относительно полотна. ворот, имеет паз для прохода взаимодействующей с конечным выключателем полки Z-образной лыжи и контактирует с последней со стороны, обращенной к конечному выключателю.

1548394

b-b

I 548394

Ф

18

1 г
