Реферат



Изобретение относится к горной промышленности и предназначено для бурения скважин в подземных условиях угольных шахт. Цель - повышение надежности работы при одновременном снижении габаритов и массы машины. Для этого емкость для рабочей жидкости (РЖ) выполнена в виде двух сообщающихся сосудов. Верхний сосуд 16 жестко соединен с редуктором 2 двигателя 1 машины и в нем размещены насос 7 и пульт 8 управления. Нижний сосуд выполнен в виде пустотелой герметичной станины (ГС) 9. Ее полость сообщена с полостью верхнего сосуда 16 посредством трубчатых соединительных элементов (ТСЭ) 12, 13, 14 и 16 с уплотнениями, установленными в цапфах поворотной относительно ГС9 части машины. С двигателем 1 кинематически связана насосная станция с пультом 8 управления. От двигателя 1 через редуктор 2 вращение передается шпинделю 3 машины. Подача шпинделя 3 на забой осуществляется подачей РЖ в поршневые полости гидроцилиндров (ГЦ) 5, 6, питаемых нагнетаемой насосом 7 РЖ. При этом РЖ из штоковых полостей ГЦ 5, 6 вытесняется через гидрораспределитель, ТСЭ 13 в патрубок 10 и через ТЭС 14 в полость ГС 9. Из последней РЖ через ТСЭ 15, патрубок 11 и ТСЭ 12 вытесняется в сосуд 16 и засасывается насосом 7. При подаче РЖ в штоковые полости ГЦ 5, 6 осуществляется подача шпинделя 3 от забоя. При этом РЖ вытесняется из поршневых полостей ГЦ 5, 6 в полость ГС 9. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 E 21 С 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMV СВИДЕТЕЛЬСТВУ (54) БУРОВАЯ ИАШИНА

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО И306РЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4421623/23-03 (22) 05.05.88 (46) 07.03.90. Бюл. К- 9 (75) С.В.Скоробогатов (53) 622.233.056(088.8) (56) Скоробогатов С.В., Кокуль В.В.

Горнопроходческие и строительные машины. И.: Недра, 1985, с. 28, 53, р. 3.2, 5.1.

Авторское свидетельство СССР

В 1071010, кл. Е 21 С 3/20, 1982. (57) Изобретение относится к горной пром-сти и предназначено для бурения

„.,SU„„1548427 А 1

2 скважин в подземных условиях угольных шахт. Цель — повышение надежности работы при одновременном снижении габа- ритов и массы машины. Для этого емкость для рабочей жидкости (PE) выполнена в виде двух сообщающихся сосудов. Верхний сосуд 16 жестко соединен с редуктором 2 двигателя 1 машины и в нем размещены насос 7 и пульт 8 управления. Нижний сосуд выполнен в виде пустотелой герметичной станины (ГС)

9. Ее полость сообщена с полостью верхнего сосуда 16 посредством трубчатых соединительных элементов (ТСЭ)

12, 13, 14 и 16 с уплотнениями, установленными в цапфах поворотной отное

1548427 сительно ГС9 части машины. С двигателем 1 кинематически связана насосная станция с пультом 8 управления.

От двигателя 1 через редуктор 2 вра5 щение передается шпинделю 3 машины.

Подача шпинделя 3 на забой осуществляется подачей РЖ в поршневые полости гидроцилиндров (ГЦ) 5, 6, питаемых нагнетаемой насосом 7 РЖ. При этом РЖ 10 из штоковых полостей ГЦ 5, 6 вытесня15

Изобретение относится к горной промышленности, в частности к буровым машинам, предназначенным для бурения скважин в подземных условиях угольных шахт.

Цель изобретения — повышение надежности работы при одновременном снижении габаритов и массы машины.

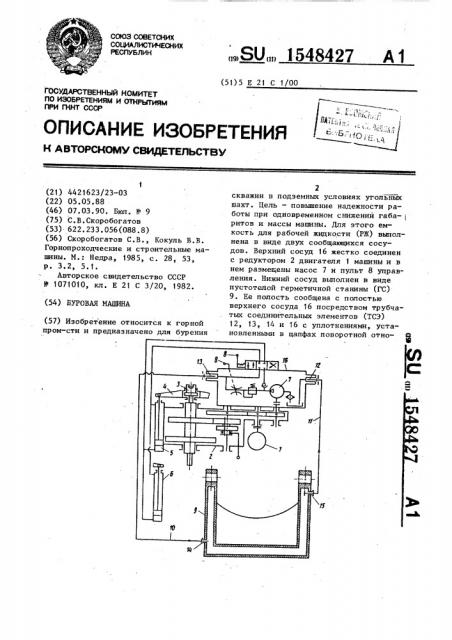

На чертеже показана гидрокинематическая схема предлагаемой буровой ма- 25 шины., Машина включает двигатель 1, двухскоростной редуктор 2, шпиндель 3 с захватом штанг, траверсу 4, левый

5 и правый 6 гидроцилиндры подачи, насосную станцию с насосом 7 и элементами пульта 8 управления, станину

9, патрубки 10 и 11, соединительные трубчатые элементы 12 и 13 патрубков

10 и 11 с верхним сосудом и сливным трубопроводом, соединительные трубчатые элементы 14 и 15 патрубков 10 и

11 с внутренней полостью станины 9.

Элементы 12 и,13 встроены в цапфы поворотной относительно станины части 40 машины. На схеме поворотная часть машины показана снятой со станины 9 (условно). В верхнем сосуде 16 насосной станции уровень рабочей жидкости находится вьппе насоса 7 (насос затоплен), что обеспечивает нормальную его работу. Полость:станины 9 (нижняя полость) заполнена рабочей жидкостью полностью и находится под небольшим избыточным давлением столба жидкости, находящейся в верхнем сосуде 16, скрепленном с редуктором. Соединения трубчатых элементов 12-15 выполнены герметичными. Вал привода насоса 7 выполнен также с уплотнениями, напри-

55 мер сильфонного типа.

Таким образом, емкость для рабочей; жидкости выполнена в виде двух сооб" щающихся сосудов — верхнего 16 с разется через гидрораспределитель, ТСЭ

13 в патрубок 10 и через ТСЭ 14 в полость ГС 9. Из псследней РЖ через

ТСЭ 15, патрубок 11 и ТСЭ 12 вытесняется в сосуд 16 и засасывается насосом 7. При подаче РЖ в штоковые полости ГЦ 5, 6 осуществляется подача шпинделя 3 от забоя. При этом РЖ вытесняется из поршневых полостей ГЦ 5, 6 в полость ГС 9. 1 ил. мещенными в нем насосом 7, и пультом 8 управления, жестко .соединенного с редуктором, и нижнего — выполненного в виде пустотелой герметичной станины 9. Полость станины 9 сообщена с полостью верхнего сосуда 16 посредством трубчатых элементов с уплотнениями, установленными в цапфах поворотной относительно станины части машины.

Буровая машина работ ает следующим образом.

Вращение шпинделю 3 машины передается от двигателя 1 через двухскоростной редуктор 2. Подача шпинделя на забой осуществляется двумя гидроцилиндрами 5 и 6, питаемыми рабочей жидкостью, нагнетаемой насосрм 7 гидросистемы. Привод насоса 7 осуществляется от двигателя 1 через пару зубчатых шестерен. Изменение направления и скорости подачи шпинделя на забой или от забоя осуществляется переключением рукояток пульта 8 управления гидрораспределителя и дросселя. При переключении рукояти гидрораспределителя влево (на себя) осуществляется подача рабочей жидкости в поршневые полости гидроцилиндров 5 и 6 и подача шпинделя с буровым инструментом на забой..При этом рабочая жидкость из штоковых полостей гидроцилиндров 5 и

6 вытесняется через гидрораспределитель, трубчатое соединение элемента 13 в патрубок 10 и далее через соединение элемента 14 в полость станины 9. Из полости станины 9 рабочая жидкость через соединение элемента 15, патрубок 11 и соединение элемента 12 вытесняется при этом в верхний сосуд 16 и далее засасывается насосом 7. Скорость подачи шпинделя с буровым инструментом на забой регулируется при помощи дросселя ° При переключении рукоятки гидрораспределителя вправо (от

Составитель О.Собин

Редактор В.Бугренкова Техред Л.Олийньнс Корректор С.Черни

Заказ 124 Тираж 388 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д . 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

5 15484 себя) подача рабочей жидкости насосом осуществляется в штоковые полости гидроципиндров 5 и 6,при этом осуществляется подача шпинделя 3 от забоя, 5 а из поршневых полостей гидроцилиндров 5 и 6 рабочая жидкость вытесняется в.полость станины 9.

Формула изобретения

Буровая машина, включающая двигатель с редуктором, емкость для рабочей жидкости, шпиндель с траверсой и захватом бурильных штанг, гидроцилиндры подачи, кинематически связанную с двигателем насосную станцию с пультом управления, станину с проушинами для установки в них цапф поворотной отно27

6 сительно станины части машины и буровой инструмент, о т л и ч а ю щ а я— с я тем, что, с целью повышения надежности работы при одновременном снижении габаритов и массы машины, емкость для рабочей жидкости выполнена в виде двух сообщающихся сосудов— верхнего, с размещенными в нем насосом и пультом управления, жестко соединенного с редуктором, и нижнего, выполненного в виде пустотелой герметичной станины, полость которой сообщена с полостью верхнего сосуда посредством трубчатых соединительных элементов с уплотнениями, установленными в цапфах поворотной относительно станины части машины.
