Реферат



Класс Е 21с; 5b, 33

Я 154343

С С С 1з

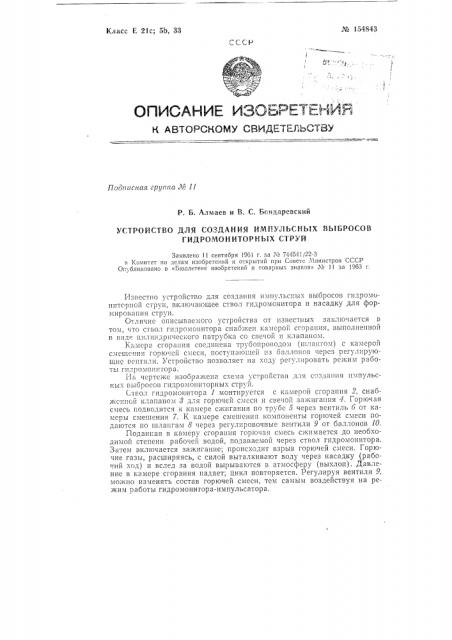

ОПИСАНИЕ ИЗОБРЕ1ЕНИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лгв 11

Р. Б. Алмаев и В. С. Бондаревский

УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ИМПУЛЬСНЫХ ВЫБРОСОВ

ГИДРО111ОН ИТОРНЫХ СТРУЙ

Заявлено 11 сентября 19G1 r. за М 744541/22-3 г, Комитет по делам изобретений и открытий прн Совете Х1ннпстров СССР

Or:1 блпковано в «Бюллетене изобретений и товарных знаков» ЪЪ 11 за 1963 г.

И,вестно устройство для создания импульсных выбросов гидромонптсрпой струи, включающее ствол гидромонитора и насадку для формировш(ия струи.

От fH IFfE описываемого уcTpoAcTBB 0Т известных 331(Ito fBpTcff том, что ство:I Гидромонитора снаби(ен казlсрои сгорания, выполненной в виде цилиндрического патрубка со свечой и клапаном.

I(BhIcpB сгорания соединена трубопроводом (шлаш.ом) с камерой смсщсния горючей сз1еси, поступаю1цсй з баллоног, через регулирующие t cffTffли. Устройство позволяет на ходу регулировать ре ким работы гидромоннтора. г13 Чертеже ИЗобран(ЕН3 C(LLIB i C. РОйстна;1;1я COЗдания

íь1х выбросов гидромопиторных стру"1.

C.TBîë гидромопитора 1 монтируется с камерой сгорания 2, снабжснноь клапаном 8 длH I Op10 Iclf сз1ссн II cLcчой за>кнгания 4. Гopfo 13я смесь подводится к камере сжигания по трубе 5 через вентиль 6 от каi».cpû смеп1ения 7. К камере смешения компоненты горючей смеси пода1отся по шлангам 8 через регулировочные вентили 9 от баллонов 10.

Подаш1ая в камеру сгорания горючая смесь сжимается до необходимой степени. рабочен водой, подаваемой через ствол гидромонитора.

Затем включается зажигание; происходит взрыв горючей смеси. Горючие газы, расширяясь, с силой выталкивают воду через насадку (рабошй ход) и вслед 33 водой вырываются в атмосферу (выхлоп). Давление в камере сгорания падает; цикл повторяется. Регулируя вентили 9, можно изменять состав горючей смеси, тем самым воздействуя на режим работы гидромонитора-импульсатора.

Предмет изобретения

Устройство для создания импульсных выбросов гидромониторных струй, включающее ствол гидромонитора и насадку для формирования струи, о т л и ч а ю щ е е с я тем, что, с целью регулирования режима работы гидромонитора без его остановки, ствол гидромонитора снабжен камерой сгорания, выполненной в виде цилиндрического патрубка со свечой и клапаном и соединенной посредством трубопровода (шланга) с камерой смешения горючей смеси, поступающей из баллонов через регулирующие вентили.
