Устройство для уплотнения сосудов

Устройство для уплотнения сосудов

Иллюстрации

Показать все

Реферат



Изобретение относится к арматуростроению и может быть использовано при испытании сосудов на герметичность и прочность. Целью изобретения является повышение надежности устройства путем самоустановки уплотнения относительно уплотняемой поверхности сосуда. В установленной в корпусе 1 сферической головке 2 выполнено центральное ступенчатое отверстие 3, в котором размещается уплотнение 4. При этом центр сферической головки 2 расположен в плоскости контакта уплотняемого сосуда с уплотнением 4, что позволяет головке самоустанавливаться. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„80„„1548562

А1

{51)5 Г 16 3 13/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

Ю

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4196420/25-29 (22) 20.02.87 (46) 07.03. 90. Вюл. Р 9 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт металлургического машиностроения им. А.И.Целикова (72) A. К. Попов, А, В. Колганов, Д.К.Митиков, В.В.Машечков и О. Г.Прохода (53) 621.643(088.8) (56) Авторское свидетельство СССР

Р 694721, кл. Г 16 L 27/00, 1979. (54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ СОСУДОВ

2 (57) Изобретение относится к арматуростроению и может быть использовано при испытании сосудов на герметич- . ность и прочность. Целью изобретения является повышение надежности устройства путем самоустановки уплотнения относительно уплотняемой поверхности сосуда. В установленной в корпусе 1 сферической головке 2 выполнено центральное ступенчатое отверстие 3, в котором размещается уплотнение 4. При этом центр сферической головки 2 расположен в плоскости контакта уплотняемого сосуда с уплотнением 4, что позволяет головке самоустанавливаться. 1 ил.

1548562 .

Применение сферической головки 2 и полуколец 7 позволяет компенсировать неперпендикулярность плоскости горловины сосуда, После выбора зазоров и самоустановки сферической головки 2 относительно горловины 9 сосуда в не го по,цают рабочую среду через центральное отверстие 3. После снятия давления сосуд отводится от уплотнения 4 устройства, а головка 2 вместе с полукольцами 7 под действием пружин 8 возвращается в исходное положение. формула из обре те н ия

Составитель В. Новиков

Редактор А.шандор Техред Л. Сердюкова Корректор H. Король

Тираж 556

Заказ I 31

Подписное

ВНИИПИ Государственного комитета по изобретениям и .открытиям при ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Изобретение относится к арматуростроению и может быть использовано при испытании сосудов, работающих под давлением, на герметичность и прочность.

Цель изобретения — повышение надежности устройства путем самоустановки уплотнения относительно уплотняемой поверхности сосуда.

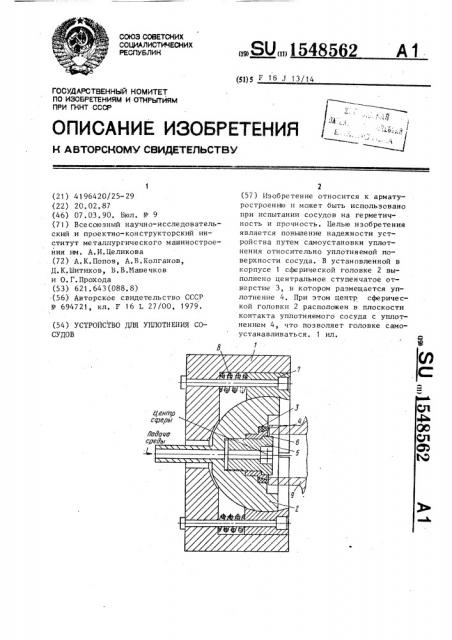

На чертеже показано предлагаемое устройство, разрез.

Устройство содержит корпус 1, установленную в пем сферическую головку 2 с центральным ступенчатым отверстием 3, в котором размещено уплотнение 4, закрепленное резьбовым згкимом 5с державкой б, разрезные сферические полукольца 7, пружинящие элементы 8, при этом центр сферической головки расположен в .". .лоскости контакта уплотняемого сосуда (показан условно) с уплотнением 4, а сферическая головка имеет возможность осевого перемещения.

Устройство работает следующим образом.

Корпус 1 устройства монтируется на горловине сосуда (например стационарной установке для испытания баллонов).

Усилие поджатия, приложенное к сосуду, прижимает его горловину 9 к уплотнению 4 сферической головки 2.

Под действием усилия поджатия головка 2 вместе с разрезными полукольцами 7 перемещается в корпусе 1, преодолевая силу противодействия пружин

8 и выбирая технологические зазоры. 1. Устройство для уплотнения сосудов, содержащее корпус, установленную в нем сферическую головку с центральным отверстием, разрезные сферические полукольца и пружинящие элементы, отличающее с я тем, что, с целью повышения надежности путем самоустановки уплотнения относительно уплотняемой поверхности сосуда, центральное отверстие в сферической головке выполнено ступенчатым, а уплотнение размещено в указанном отверстии, при этом центр сферической головки расположен в плоскости контакта уплотняемого сосуда с уплотнением.

2, Устройство по п. 1, о т л и- . ч а ю щ е е с я тем, что,уплотнение закреплено в отверстии сферической головки посредством резьбового зажима с державкой.
