Реферат



Изобретение относится к теплоэнергетике и может быть использовано для сжигания газа в огнетехнических агрегатах. Газовая горелка содержит воздухоподающий корпус 1 с размещенной по его оси газовой трубой 2 с отверстиями 3 на выходе и с установленным на ней направляющим аппаратом 4 с радиальными канавками 5, примыкающими к отверстиям 3 трубы 2 и выполненными с изменяющимся поперечным сечением от оси горелки к стенке корпуса 1. Направляющий аппарат 4 выполнен в виде лопаток, а канавки 5 в этих лопатках - с уменьшающейся глубиной и увеличивающейся площадью поперечного сечения от оси горелки к стенке корпуса 1. 2 ил.

СОЮЗ ССВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

09) (И) (51)5 F 23 В 14/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР и д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4156837/24-06 (22) 08.12.86 ("6) 07.03.90. Бюл. N 9 (71) Среднеазиатский филиал Всесоюзного научно-исследовательского института использования газа.в народном хозяйстве подземного хранения нефти, нефтепродуктов и сжиженных газов. (72) М.С.Яминов, 3.С.Талибджанов, И.К.Иусаев, Т.Т.Полатов и Г.Е.Сидельников (53) 662.951.2 (088.8) (56) Авторское свидетельство СССР

Р 1467320, кл. F 23 Р 14/20, 1986. (54) ГАЗОВАЯ ГОРЕЛКА (57) Изобретение относится к тепло2 «) / .5

2 энергетике и может быть использовано для сжигания газа в огнетехнических агрегатах. Газовая горелка содержит воздухоподающий корпус 1 с размещенной по его оси газовой трубой 2 с отверстиями 3 на выходе и с установленным на ней направляющим аппаратом

4 с радиальными канавками 5, примыкающими к отверстиям 3 трубы 2 и выполненными с изменяющимся поперечным сечением от оси горелки к стенке корпуса 1 ° Направляющий аппарат 4 выполнен в виде лопаток, а канавки 5 в этих лопатках — с уменьшающейся глубиной и увеличивающейся площадью поперечного сечения or оси горелки к стенке корпуса i. 2 ил.

1548607

Изобретение относится к теплоэнер= гетике и может быть использовано для сжигания газа в огнетехнических агрегатах.

Цель изобретения - повышение качества сжигания топлива путем пропорционирования газ - воздух.

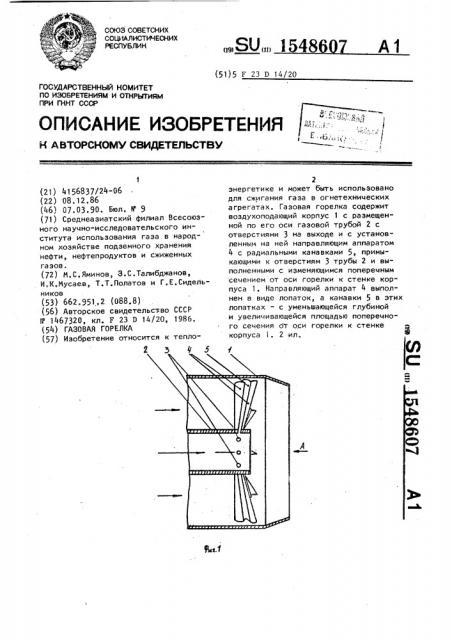

На фиг. 1 изображена газовал горелка, продольный разрез; на фиг. 2 вид А на фиг. 1.

Газовая горелка содержит воздухоподающий корпус 1 с размещенной по его оси газовой трубой 2 с отверстиями 3 на выходе и с установленным.на ней направляющим аппаратом .4 с радиальными канавками 5, примыкающими к отверстиям 3 трубы 2 и выполненными с изменяющимся поперечным сечением от оси горелки к стенке корпуса 1.

Направляющий аппарат 4 выполнен в виде лопаток, а канавки 5 выполнены в этих лопатках с уменьшающейся глубиной и увеличивающейся площадью поперечного сечения от оси горелки к стенке корпуса 1.

Горелка работает следующим обра-зом.

Поток воздуха по воздухоподающему корпусу 1 поступает в направляющий ЗО аппарат 4 и закручивается лопатками.

Газ по трубе 2 через отверстия 3 струями выходит в примыкающие к отверстиям 3 радиальные канавки 5, заполняет последние и смывается воздухом по всей площади лопаток, что способствует повышению равномерности распределения газа в объеме воздуха, ускорению процесса горения топлива, Благодаря свободному развитию газовых струй по канавкам 5 в радиальч ном направлении достигается возможност ь поддер живат ь оптимальное соотношение газ - воздух в каждом радиальном сечении горелки путем подбора соответствующих скоростей подачи газа из отверстий 3.

Формула изобретения . Газовая горелка, содержащая воздухоподающий корпус с размещенной по его оси газовой трубой с отверстиями на выходе и с .установленным на ней направляющим аппаратом с радиальными канавками, примыкающими к отверстиям трубы и выполненными с изменяющимся поперечным сечением or оси горелки к стенке корпуса, о т л и ч а ющ а я с я тем, что, с целью повышения качества сжигания топлива путем пропорционирования газ-воздух, направляющий аппарат выполнен в виде лопаток, а канавки выполнены в этих лопатках.с уменьшающейся гл биной и увеличивающеися площадь.о поперечного сечения от оси горелки к стенке корпуса, г.2
