Реферат



Изобретение относится к контрольно-измерительной технике и может быть использовано для измерения величины утечки жидкости. Цель изобретения - повышение точности измерения. К источнику 15 давления рабочей жидкости подсоединен делитель 13 потока с двумя ветвями - трубопроводами 14 и 17. К трубопроводу 14 подсоединены запорные клапан 23 и 24 и гадрораспределитель 25. К клапану 23 подсоединено изделие 22. К трубопроводу 14 также подсоединен своей полостью 6 мерный гидроцилиндр 1. Бесштоковая полость 5 подсоединена к испытуемому изделию 22 и соединена с клапаном 24 и электрогидравлическим первичным преобразователем 26 давления. К трубопроводу 17 подсоединен нагрузочный гидроцилиндр 8, который своим штоком 10 контактирует со штоком 4 мерного гидроцилиндра 1. При заполнении изделия 22 мерный гидроцилиндр 1 перемещается до упора и воздействует на концевой выключатель 32, который выдает сигнал на гидрораспределитель 25, перекрываются клапаны 23 и 24 и включается блок 16 стабилизации давления, который подает рабочую жидкость в нагрузочный гидроцилиндр 8. Шток 10 воздействует на шток 4 и в бесштоковой полости 5 мерного гидроцилиндра 1 возрастает давление, которое передается на блок 16 стабилизации, где происходит его непрерывное сравнение. Это обеспечивает постоянное давление рабочей жидкости в полости 5 мерного гидроцилиндра 1. 1 ил.

союз советсних социмистичесних

РЕСПУЬЛИН (51)5 G Оi М 3/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЭОБ ЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГННТ СССР (21) 4381849/25-28 1 (22) 30. 12.87 (46) 07.03. 90. Бюл. N - 9 (71) Горьковский конструкторскотехнологический институт автомобильной промышленности (72) Ю.А.Дмитриев (53) 620.165.29(088.8) (56) Авторское свидетельство СССР

У 920423, кл. G 01 M 3/26, 1980.

Авторское свидетельство СССР

N 1145254, кл. С 01 И 3/26, 1982.

„„SU.„1548677 А 3 (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УТЕЧЕК

ЖИДКОСТИ (57) Изобретение относится к контрольно-измерительной технике и может быть использовано для измерения величины утечки жидкости. Цель изобретения — повьппение точности измерения. К источнику 15 давления рабочей жидкости подсоединен делитель 13 потока с двумя ветвями — трубопроводами 14 и 17.К трубопроводу

14 подсоединены запорные клапаны

1548677

23 и 24 и гидрораспределитель 25.К клапану 23 подсоединено иэделие 22.

К трубопроводу 14 также подсоединен своей полостью .6 мерный гидроцилиндр

1. Бесштоковая полость 5 подсоединена к испытуемому изделию 22 и соединена с клапаном 24 и злектрогидравлическим первичным преобразователем

26 давления. К трубопроводу 17 подсоединен нагрузочный гидроцилиндр 8, который своим штоком 10 контактирует со штоком 4 мерного гидроцилиндра

1. При заполнении изделия 22 мерный гидроцилиндр 1 перемещается до упора 15 и воздействует на концевой выключаi

Изобретение относится к контрольно-измерительной технике и может быть использовано для измерения величины утечки жидкости при контроле герметичности изделий, Цель изобретения — повышение точности путем снижения влияния трения в гидроцилиндрах.

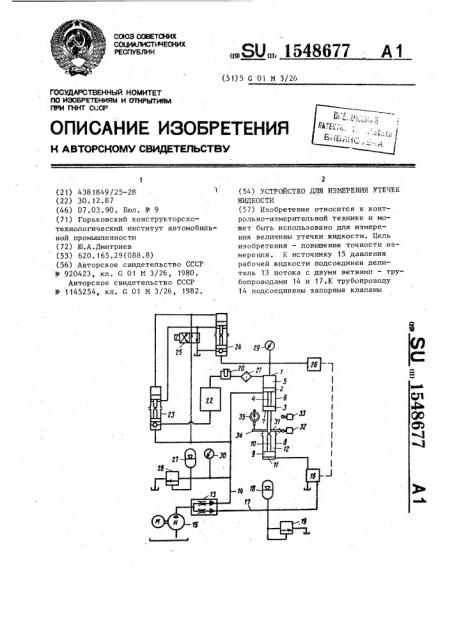

На чертеже представлена схема уст ройства.

Устройство для измерения утечек жидкости содержит мерный гидроцилиндр

1 с двумя поршнями 2 и 3, жестко соединенными посредством штока 4 и делящими гидроцилиндр 1.на бесштоковую

35 полость 5, межпоршневую штоковую полость 6 и открытую штоковую полость 7.

Соосно мерному гидроцилиндру 1 установлeH нагруэочный FHppoDHJIHHpp 8 40 с поршнем,9 и штоком 10, образующий .бесштоковую полость 11 и открытую штоковую полость 12. Шток 10 нагру- эочного гидроцилиндра 8 установлен навстречу штоку 4 мерного гидроцилиндра 1 с возможностью их взаимного контакта.

Межпоршневая штоковая. полость 6 мерного гидроцилиндра 1 через одну из ветвей делителя 13 потока посредством трубопровода 14 соединена с ис50 точником 15 давления рабочей жидкости. Через другую ветвь делителя 13 потока источник 15,цавления рабочей жидкости соединен с блоком 16 стабилизации давления посредством трубопровода 17. Блок: 16 стабилизации давления соединен с бесштоковой полостью 11 нагрузочного гидротель 32, который выдает сигнал на; гидрораспределитель 25, перекрываются клапаны 23 и 24 и включается блок

16 стабилизации давления, который подает рабочую жидкость в загрузочный гидроцилиндр 8. Шток 10 воздействует на шток 4 и в бесштоковой полости 5 мерного гидроцилиндра 1 возрастает давление, которое передается на блок 16 стабилизации, где происходит его непрерывное сравнение.

Это обеспечивает постоянное давление рабочей жидкости в полости 5 мерного гидроцилиндра 1. 1 ил. цилиндра 8. В трубопроводе 17 установлены пневмогидроаккумулятор 18 и предохранительный клапан 19.

К бесштоковой полости 5 мерного гидроцилиндра 1 присоединяется че.рез магнитный сепаратор 20 и фильтр

2 1 тонкой очистки испытуемое изделие 22.

К трубопроводу 14, который соединяет источник 15 давления и мерный гидроцилиндр 1, подсоединены два запорных клапана 23 и 24 и управляющий их работой гидрораспределитель

25. К запорному клапану 23 подсоединяется испытуемое изделие 22. Бесштоковая полость 5 мерного гидроцилиндра 1 соединена с электрогидравлическим первичным преобразователем

26 давления и запорным клапаном 24:

Первичный преобразователь 26 давления электрически соединен с бпоком

16 стабилизации давления.

Для уменьшения величины пульсации давления рабочей жидкости в трубопроводе 14 установлен пневмогидроаккумулятор 27, а для ограничения величины давления рабсчей жидкости установлен предохранительный клапан 28. Для контроля величины избыточного давления в бесштоковой полости 5 мерного гидроцилиндра к ней подсоединен манометр 29. Контроль величины давления рабочей жидкости в напорной магистрали осуществляется с помощью манометра 30, который установлен в трубопроводе 14.

Для определения величины утечки жидкости имеется датчик перемеще45 Устройство для измерения утечек жидкости, содержащее мерный гидроцилиндр с двумя поршнями, жестко со. единенными посредством штока, источник давления рабочей жидкости, 5О сообщаемый с полостью испытуемого

iизделия, и датчик перемещения с индикаторным прибором, связанный с одним из поршней гидроцилиндра, бесштоковая полость мерного гидроцилиндра, предназначенная для сообщения с полостью испытуемого изде5 154 ний в виде кулачка 31, который закреплен на свободном конце штока 4, и двух концевых выключателей 32 и

33. Концевой выключатель 32 фиксирует исходное положение штока 4 для измерения утечек, а концевой выключатель 33 фиксирует сверхнормативные утечки испытуемого иэделия

22 за определенный период времени, которое устанавливается с помощью реле времени (не показано), На свободном конце штока 4 установлен толкатель 34, который может взаимодействовать с индикаторным прибором 35 часового типа.

Устройство работает следующим образом.

Рабочая жидкость из источника 15 давления поступает в делитель 13 потока и делится на два независимых потока. Первый из них по трубопроводу 17 поступает на вход блока 16 стабилизации, а второй по трубопроводу 14 — в полость 5 мерного гидроцилиндра 1 и на вход гидрораспреде:лителя 25.

При срабатывании последнего открываются эанорные клапаны 23 и 24, поток рабочей жидкости заполняет испытываемое изделие 22,вытесняя из его внутренних полостей воздух.

При дальнейшем движении поток рабочей жидкости проходит через магнитный сепаратор 20, фильтр 21 тонкой очистки, заполняет голость 5 мерного гидроцилиндра 1 и через запорный клапан 24 сливается в бак гидростанции (не показан). При зтомподвижные части устройства перемещаются и в конце хода кулачок 31 воздействует на концевой выключатель

32, фиксирующий исходное для выполнения замеров положение подвижных частей..

По этому сигналу срабатывает гидрораспределйтель 25, в результате чего закрываются клапаны 23 и 24, и срабатывает блок 16 стабилизации давления, подающий рабочую жидкость в нагрузочный гидроцилиндр 8 ° . Шток 10 воздействует на шток 4, перемещая его, в результате чего в бесштоковой полости 5 мерного гидроцилиндра 1 возрастает давление рабочей жидкости.

С помощью электрогидравлического первичного преобразователя 26 давЪтение рабочей жидкости s бесшто8677 6. ковой полости 5 преобразуется н у»ифицирован»ый токовый сигнал, ве" личина которого прямо пропорц»о»аль5 на величине измеряемого давле»нл.

Зтот сигнал поступает»а вход блока, 16 стабилизации давления, где производится его сравнение с заданной величиной, соответствующей»аминальному значению давления рабочей жидкости в полости 5.

Подача рабочей жидкости нз блока

16 стабилизации давления в нагрузочный гидроцилиндр 8 осуществляется

15 до тех пор, пока электрический сигнал, поступающий от электрогидравлического первичного преобразователя

26, не сравняется по своей величине с заданным значением, т.е. до тех

20 пор, пока давление в полости 5 не достигает ноиинального значения.

Сравнение поступающего электрического сигнала с его заданным значением производится непрерывно, что

25 обеспечивает непрерывное поддержание заданного значения давления рабочей жидкости в полости 5 гидроцилиндра 1 °

Величины давлений рабочей жидко30 сти в трубопроводах 14 и 17 определяются соответственно настройкой предохранительных клапанов 28 и 19.

Давление рабочей жидкости в по35 лости 6 мерного гидроцилиндра 1 составляет 70-807. от величины испыта-. тельного давления в полости и величина его контролируется по манометру 29. Количественно величина утечки определяется с помощью индикаторного прибора 35.

Ф о р и у л а и э о б р е т е н и я лия, и межпоршневая штоковая полость соедннены с источником давления, о т л и ч а ю щ е е с я тем, что, 1548677

Составитель В.Иакаров

Техред Л.Сердюкова Корректор H.Иуска

Редактор Н.Бобкова

Тираж 441

Заказ 136

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква, Ж-ÇS, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина,101 с целью повышения точности, оно снабжено нагрузочным гидроцилиндром, устайовленным саооно мерному гидроци3 индру, штоком навстречу штоку мерного гидроцилиндра с возможностью их контакта, блоком стабилизации давления, соединенным с бесштоковой полостью нагрузочного гидроцилиндра и источником давления, первичным электрогидравлическим прЕ- образователем давления, соединенным с бесштокавой полостью мерного гидроцилиндра и блоком стабилизации давлення, мерный гидроцилиндр выполнен с одной межпоршневой штоковой полостью и с. открытой штоковой полостью, а нагрузочный гидроцилиндр также выполнен с открытой штоковой полостью.
