Установка для исследования механических свойств образцов материалов

Установка для исследования механических свойств образцов материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике для исследования механических свойств материалов. Целью изобретения является повышение экономичности и снижение массогабаритных характеристик установки. Установка содержит криостат 1, тяги 4 и 5, теплообменник 6, установленный на одной из тяг. Растягивающую или сжимающую нагрузку к образцу 3 прикладывают путем нагрева одной из тяг 4 или 5 с использованием теплообменника 6. За счет температурной деформации нагреваемой тяги обеспечивают растяжение или сжатие образца. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (5l)5 G 01 N 3 00.ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А STOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И 07НРЫТИЯМ

ПРИ ГКНТ СССР (21) 4433055/25-28 (22) 30.05.88 (46) 07.03.90. Бюл. Р 9 (72) В.M.Åëüöîâ,, В.И.Башкиров, M.Á.Ñèãà÷åâ и А.А.Садовников (53) 620.178 (088.8) (56) Солнцев Ю.П., Степанов Г.А.

Материалы в криогенной технике.

Справочник. Л.: Машиностроение, 1982, с. 61. (54) УСТАНОВКА ДЛЯ ИССЛЕДОВАНИЯ МЕ ХАНИЧЕСКИХ СВОЙСТВ ОБРАЗЦОВ МАТЕРИАЛОВ (57) Изобретение относится к испыта1

2 тельной технике для исследования механических свойств материалов. Целью изобретения является повышение экономичности и снижение массогабаритных характеристик установки. Установка содержит криостат 1, тяги 4 и 5, теплообменник 6, установленный на одной из тяг. Растягивающую или сжимающую нагрузку к образцу 3 прикладывают путем нагрева одной из тяг

4 или 5 с использованием теплообменника 6. За счет температурной деформации нагреваемой тяги обеспечивают растяжение или сжатие образца.

1 ил.

С:

С

4ь

ОО

Cb Ф

1548698 тягу 4 с использованием теплообменника 6 за счет электронагрева или прокачки через теплообменник теплоносителя. При нагреве тяга 4, выполненная в виде стержня, удлиняется и обеспечивает сжатие образца. При испытаниях образца 3 на растяжение нагревают тягу 5, выполненную в виде рамки, удлинение которой обеспечивает растяжение образца. Деформация и усилие, возникающие в образце, зависят от разницы температур тяг, их длины и площади поперечного сечения. В процессе испытаний регистрируют величины деформаций и усилий индуктивным датчиком 8 и пьезодатчиком 9 соответственно.

Составитель В.Вознесенский

Редактор В.Данко Техред Л.Сердюкова. Корректор Л.Бескид

Заказ 137 Тираж 499 Подпис ное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина, 101

Изобретение относится к испытательной технике для исследования механических свойств материалов.

Цель изобретения — повышение экономичности и снижение массогабаритн и характеристик установки.

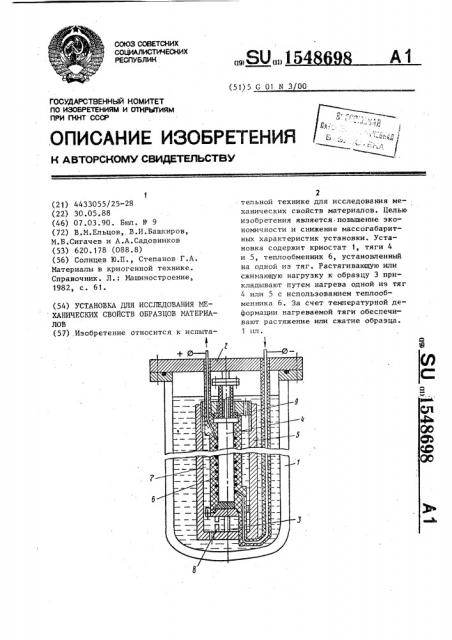

На чертеже представлена принципиальная схема установки.

Установка содержит устройство 1 д я создания внешних воздействий с крышкой 2 для размещения образца 3, приспособление для создания механической нагрузки и связанные с ним две т ги 4 и 5. Тяга 4 выполнена в виде с ержня и закреплена консольно на к ышке 2. Тяга 5 выполнена в виде р мки и закреплена.со стороны крышк на тяге 4, образуя с ней замкнутое силовое звено. Приспособление для с здания механической нагрузки выполнено в виде теплообменника 6, связанного в случае приложения к образцу сжимающей нагрузки с тягой 4, ! в случае приложения к образцу растягивающей нагрузки — с тягой 5. Тяг с расположенным на ней теплообенником 6 снабжена теплоизолятором

7. Для контроля деформации установка снабжена индуктивным датчиком 8 перемещения и пьезодатчиком 9 для изерения усилий.

Установка работает следующим обазом.

Перед испытаниями образец 3 зарепляют между тягами 4 и 5 и в сборе с крышкой 2 размещают в рабочей олости устройства 1. При испытаниях образца 3 на сжатие нагревают

t ..

20 Формула изобретения

Установка для исследования механических свойств образцов материалов, содержащая устройство для создания

25 внешних воздействий, приспособление для создания механической нагрузки и связанные с ним две тяги,, предназначенные для соединения с концами образцов, отличающаяся тем, что, с целью повышения экономичности и снижения массогабаритных характеристик установки, приспособление для создания механической нагрузки выполнено в виде теплообменника, связанного с одной из тяг, и теплоизолятора, охватывающего эту тягу и теплообменник, тяги выполнены с образованием замкнутого силового звена.
