Магнитострикционный преобразователь

Магнитострикционный преобразователь

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и направлено на повышение эффективности, уменьшение продольных размеров и преобразователя. Это достигается тем, что магнитострикционный преобразователь содержит магнитострикционные спирали, размещенные в корпусе из жесткого магнитодиэлектрического материала, опирающиеся на тела качения, обмотку возбуждения, тороидально охватывающую спирали, магнитопроводящую связанную со свободными концами спиралей накладку с выходной осью. 1 ил.

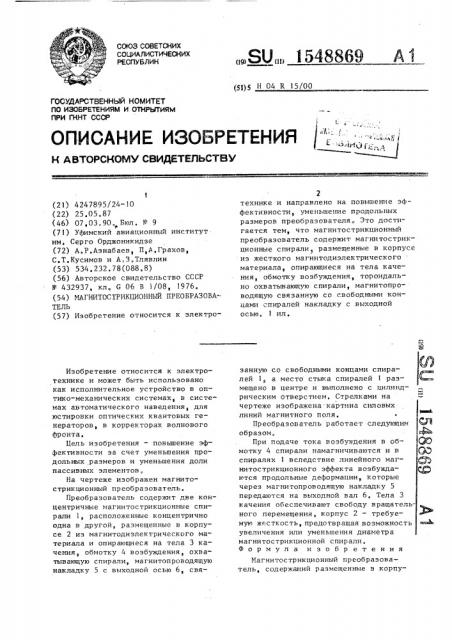

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) Н 04 R 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д BTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУД4РСТВЕННЫЙ КОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4247895/24-10 (22) 25.05.87 (46) 07,03.90. Бюл, К - 9 (71) Уфимский авиационный институт им, Серго Орджоникидзе (72) A.P.Азнабаев, П,А,Грахов, С,Т,Кусимов и А,З.Тлявлин (53) 534,232.78(088,8) (56) Авторское свидетельство СССР

В 432937, кл, G 06 В 1/08, 1976. (54) МАГНИТОСТРИКЦИОННЫЙ ПРЕОБРАЗОВА-ТЕЛЬ (57) Изобретение относится к электроИзобретение относится к электротехнике и может быть использовано как исполнительное устройство в оптико-механических системах, в системах автоматического навецения, для юстировки оптических квантовых генераторов, в корректорах волнового фронта.

Цель изобретения — повышение эффективности за счет уменьшения продольных размеров и уменьшения доли пассивных элементов, На чертеже изображен магнитострикционный преобразователь.

Преобразователь содержит две концентричные магнитострикционные спирали 1, расположенные концентрично одна в другой, размещенные в корпусе 2 из магнитодиэлектрического материала и опирающиеся на тела 3 качения, обмотку 4 возбуждения, охватывающую спирали, магнитопроводящую накладку 5 с выходной осью 6, свя„„Я0„„1548869 А 1 технике и направлено на повышение эффективности, уменьшение продольных размеров преобразователя. Это достигается тем, что магнитострикционный преобразователь содержит магнитострикционные спирали размещенные в корпусе из жесткого магнитодиэлектрического материала, опирающиеся на тела качения, обмотку возбуждения, тороидально охватывающую спирали, магнитопроводящую связанную со свободными концами спиралей накладку с выходной осью, 1 ил. занную со свободными концами спиралей 1, а место стыка спиралей 1 размещено в центре и выполнено с цилиндрическим отверстием, Стрелками на чертеже изображена. картина силовых линий магнитного поля, Преобразователь работает следующим О образом, фь

При подаче тока возбуждения в об- ЯО мотку 4 спирали намагничиваются и в Д спиралях 1 вследствие линейного маг- (.Д нитострикционного эффекта возбужда- ф ются продольные деформации, которые через магнитопроводящую накладку 5 передаются на выходной вал 6, Тела 3 качения обеспечивают свободу вращатель ного перемещения, корпус 2 — требуемую жесткость, предотвращая возможность увеличения или уменьшения диаметра магнитострикционной спирали.

Формул а и з о б р е т е н и я

Магнитострикционный преобразователь, содержащий размещенные в корпу1548869

Составитель Д,Росторгуев

Редактор ВДанко Техред А.Кравчук Корректор Н,Король

Заказ 146 Тираж 520 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж"35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 се из немагнитно о материала активный элемент в виде спирали из магнитострикционного материала, тела качения, накладку и электрическую обмотку, о тл и ч а ю шийся тем, что, с целью повышения эффективности преобразователя за счет получения большего углового перемещения при меньших размерах и увеличения вращающего момента,10 введена вторая спираль из магнитострикционного материала, витки которой расположены в одной плоскости между витками первой спирали, при этом внутренние концы спиралей жестко соединены, а наружные концы прикреплены к противоположным концам накладки из магнитопроводящего материала, при этом тороидальная обмотка размещена на спирали и корпусе, а тела качения между спиралями и между спиралями и корпусом,
