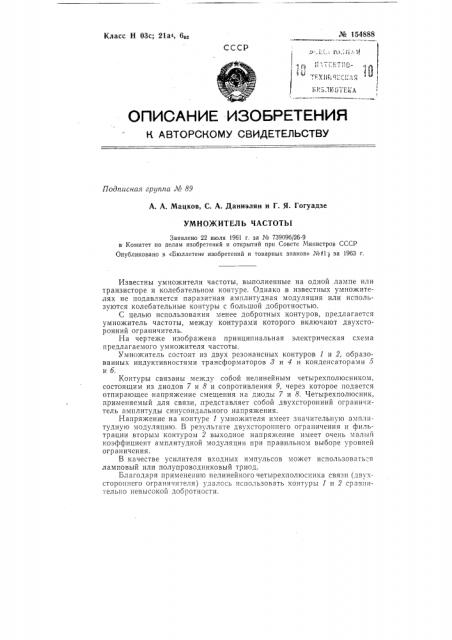

№ 154888
Класс Н 03с; 21а4, 6р»
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа Лгв 89
А. А. Мацков, С. А. Даниэлян и Г. Я. Гогуадзе
УМНОЖИТЕЛЬ ЧАСТОТЫ
Заявлено 22 июля 1961 r. за № 739096/26-9 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» №11. j за 1963 r.
Известны умножители частоты, выполненные на одной лампе или транзисторе и колебательном контуре. Однако,в известных умножителях не подавляется паразитная амплитудная модуляция или используются колебательные контуры с большой добротностью.
С целью использования менее добротных контуров, предлагается умножитель частоты, между контурами которого включают двухсторонний ограничитель.
На чертеже изображена принципиальная электрическая схема предлагаемого умножителя частоты.
Умножитель состоит из двух резонансных контуров 1 и 2, образованных индуктивностями трансформаторов 8 и 4 и конденсаторами 5 и б, Контуры связаны между собой нелинейным четырехполюсником, состоящим из диодов 7 и 8 и сопротивления 9, через которое подается отпирающее напряжение смещения на диоды 7 и 8. Четырехполюсник, применяемый для связи,,представляет собой двухсторонний ограничитель амплитуды синусоидального напряжения.
Напряжение на контуре 1 умножителя имеет значительную амплитудную модуляцию. В результате двухстороннего ограничения и фильтрации вторым контуром 2 выходное напряжение имеет очень малый коэффициент амплитудной модуляции при правильном выборе уровней ограничения.
В качестве усилителя входных импульсов может использовать"я ламповый или полупроводниковый триод.
Благодаря применени1о нелинейного четырехполюспика связи (двухстороннего ограничителя) удалось использовать контуры 1 и 2 сравнительно невысокой добротности. № 154888
Предмет изобретен ия
Умножитель частоты на транзисторе и двух колебательных контурах, отличающийся тем, что, с целью использования менее добротных контуров, между контурами включен двухсторонний ограничитель.
