№ 154894

Класс Н 03g; 21а4, 29„

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 89

М. М. Перлин и И. Н. Крылов

СХЕМА АРУ

Заявлено 9 октября 1961 г. за ¹ 747401/26-9 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 11 за 1963 г.

Известные схемы автоматической регулировки усиления (ЛРУ) с управляемым каналом и измерительной схемой обладают относительно малым динамическим диапазоном регулирования. Расширение диапазона регулирования в подобных схемах обычно достигается путем применения схем усиленной ЛРУ и увеличением числа регулируемых каскадов, что приводит к усложнению схемы регулирования.

В описываемой схеме ЛРУ расширение динамического диапазона регулирования достигнуто тем, что в ней, кроме основного, используется дополнительный канал для компенсирующих сигналов и сумматор.

Достижимый диапазон регулирования и определяется отношением максимальной величины коэффициента передачи К,„к его минималь1 тах ной величине К;,; м =-,при изменении управляющего напряжеdmin ния U „(подаваемого, например, с детектора ЛРУ) от 0 до U,.

При з начениях Узар, больших Ui, коэффициент передачи не изменяется, а крутизна регулирования резко падает.

Для расширения диапазона регулирования необходимо уменьшать величину К ;„. Для этой цели предложено использовать дополнительный канал компенсации.

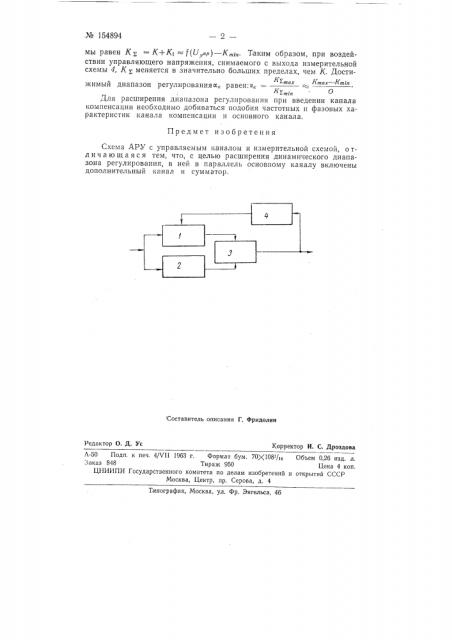

На чертеже изображена блок-схема системы ЛРУ.

Усиливаемый сигнал проходит по двум каналам: через основной канал, в который включен управляемый элемент 1 и через канал компенсации 2, включенный параллельно основному каналу. Коэффициент передачи К канала компенсации выбран приблизительно равным по абсолютной величине минимальному значению коэффициента передачи К;, основного канала. Фазы сигналов, снимаемых с выхода управляемого элемента 1 и канала компенсации 2, отличающиеся на 180, подаются на сумматор 8. Суммарный коэффициент передачи К систе.№ 154894 мы равен К = K+Ki =/(У лр) — Am;. Таким образом, при воздействии управляющего напряжения, снимаемого с выхода измерительной схемы 4, К меняется в значительно больших пределах, чем К Дости тах Ктах — Kmi n жимый диапазон регулирования а„равен: я, т1п

Для расширения диапазона регулирования при введении канала компенсации необходимо добиваться подобия частотных и фазовых характеристик канала компенсации и основного канала.

Предмет изобретения

Схема АРУ с управляемым каналом и измерительной схемой, отл и ч а ю щ а я с я тем, что, с целью расширения динамического диапазона регулирования, в ней в параллель основному каналу включены дополнительный канал и сумматор.

Составитель описания Г. Фридолин

Редактор О. Д. Ус

Корректор И. С. Дроздова

Л-50 Поди. к печ. 4jVII 1963 r. Формат бум, 70 (108 /ц Объем 0,26 изд. л.

Заказ 848 Тираж 950 Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, Москва, ул. Фр. Энгельса, 46
