Лв 154905
Класс Н OIb, 21а, 75
СССР
t 1--- ЫЗ1;,
1 и П ТтТ110 !
)Ц «Ц
Т1 Х J! I1 ни 1 иь.1И0тгЕА

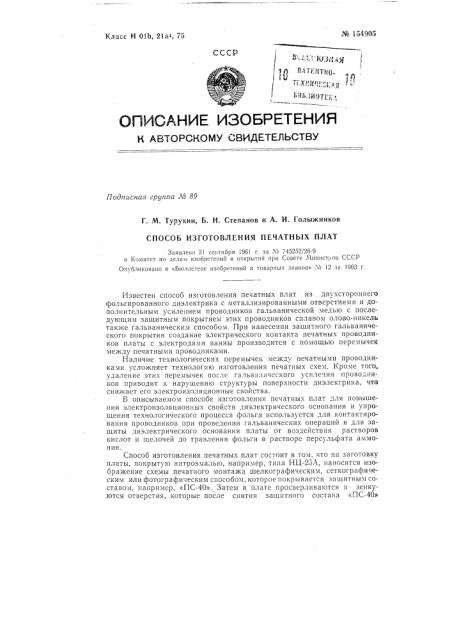

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа М 89
Г. М. Турукин, Б. H. Степанов и А. И. Голыжников
СПОСОБ ИЗГОТОВЛЕНИЯ ПЕЧАТНЫХ ПЛАТ
Заявлено 21 сентября 1961 г. за М 745252/26-9 в Когпитет по делагя изобретений и открытий прп Совете Чинистров СССР
Опубликовано в «Бюл,петене изобретений и товарных знаков» Хо 12 за !963 г.
Известен способ изготовления печатных плат из двухстороннего фольгированного диэлектрика с металлизированными отверстиями и дополнительHûì усилением проводников гальванической медью с последующим защитным покрытием этих проводников сплавом олово-никель также гальваническим способом. При нанесении защитного гальванического покрытия создание электрического контакта печатных проводников платы с электродами ванны производится с помощью перемычек между печатными проводниками.
Наличие технологических перемычек между печатными проводниками усложняет технологию изготовления печатных схем. Кроме того„ удаление этих перемычек после гальванического усиления проводников приводит к нарушению структуры поверхности диэлектрика, что снижает его электроизоляционпые свойства.
В описываемом способе изготовления печатных плат для повышения электроизоляционных свойств диэлектрического основания и упрощения технологического процесса фольга используется для контактирования проводников при проведении гальванических операций и для защиты диэлектрического основания платы от воздействия растворов кислот и щелочей до травления фольги в растворе персульфата аммония.
Способ изготовления печатных плат состоит в том, что на заготовку платы, покрытую нитроэмалью, например, типа НЦ-25А, наносится изображение схемы печатного монтажа шелкографическим, сеткографическим или фотографическим способом, которое покрывается защитным составом, например, «ПС-40». Затем в плате просверливаются и зенкуются отверстия, которые после снятия защитного состава «ПС-40 № 154905 металлизируются химико-гальваническим путем. Одновременно с гальванической металлизацией отверстий проводники также усиливаются медью с последующим нанесением па них защитного покрытия из серебра и.палладия (или сплава олово-никель) гальваническим способом.
Затем смывают нитроэмаль и травят медную фольгу в растворе, содержащем персу льфат аммония — ЗСО г. л, серную кислоту — 6,ил/л и жидкое стекло.
Предмет изобретения
Способ изготовления печатных плат из фольгированного диэлектрика с отверстиями, поверхность которых химически металлизируется и затем совместно с проводами печатной платы усиливается медью гальваническим способом с последующим защитным покрытием сплавом олово-никель также гальваническим способом, отличающийся тем, что, с целью повышения электроизоляционных свойств диэлектрического основания, а также упрощения технологического процесса, фольга используется для контактирования проводников при гальванических операциях и для защиты диэлектрика от воздействия агрессивных растворов кислот и щелочей, после чего фольга стравливается с пробельных мест платы в растворе персульфата аммония.
