Класс Н 02Т; 21с, 8,, № 154908

4й

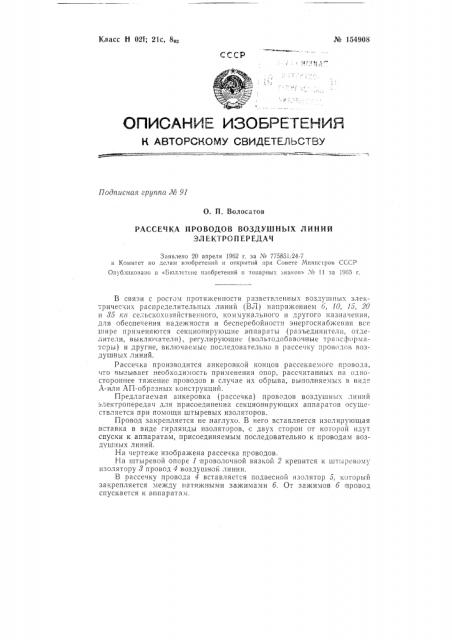

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа ¹ 91

О. П. Волосатов

РАССЕЧКА ПРОВОДОВ ВОЗДУШНЫХ ЛИНИЙ

ЗЛ ЕКТРОПЕРЕДАЧ

Заявлено 20 апреля 1962 г. за № 77 585li24-7 в Комитет ио делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б|оллетене изобретений и товарных знаков» ¹ 11 за 1963 г.

В связи с ростом протяженности разветвленных воздушных электрических распределительных линий (ВЛ) напряжением 6, 10, 15, 20 и 85 к» сельскохозяйстве:HOlo, коммунального и другого назначения, для обеспечения надежности и бесперебойностн энергоснабжения все шире применяются секционируюшие аппараты (разъединители. отделители, выключатели), регулирующие (вольтодобавочные трансформаторыры) и другие, включаемые последовательно в рассечку проводов воздушных линий.

Рассечка производится анкеровкой концов рассекаемого провода, что вызывает необходимость применения опор, рассчитанных на одностороннее тяжение проводов в случае их обрыва, выполняемых в виде

А-или АП-образных конструкций.

Предлагаемая анкеровка (рассечка) проводов воздушных линий электропередач для присоединения секционирующих аппаратов осуществляется при помощи штыревых изоляторов.

Провод закрепляется не наглухо. В него вставляется изолирующая вставка в виде гирлянды изоляторов, с двух сторон от которой идут спуски к аппаратам, присоединяемым последовательно к проводам воздушных линий.

На чертежике изображена рассечка проводов.

На штыревой опоре 1 проволочной вязкой 2 крепится к штыревому изолятору 8 провод 4 воздушной линии.

В рассечку провода 4 вставлястся подвесной изолятор 5, который закрепляется между натяжными зажимами б. От зажимов б провод спускается к аппаратам.

Предмет изобрете1,ия

Рассечка проводов воздушных линий электропередач для присоединения секционирующих аппаратов, включаемых в линию последовательно, осуществляемая закреплением проводов на опорах при помощи штыревых изоляторов, отличающаяся тем, что, с целью выполнения ее на одностоячных промежуточных (нс анкерных) опорах, удешевления опоры, упрощения ошиновки и эксплуатации указанных аппаратов, провода закреплены на опоре не наглухо, для чего в провод на участке рассечки введена изолиру1ощая вставка (например, гирлянда изоляторов), к концам которой прикреплены концы проводов.
