Класс Н 02m; 21dÐ 12,4

¹ 154928:

÷ c

ДЧ j1

СССР

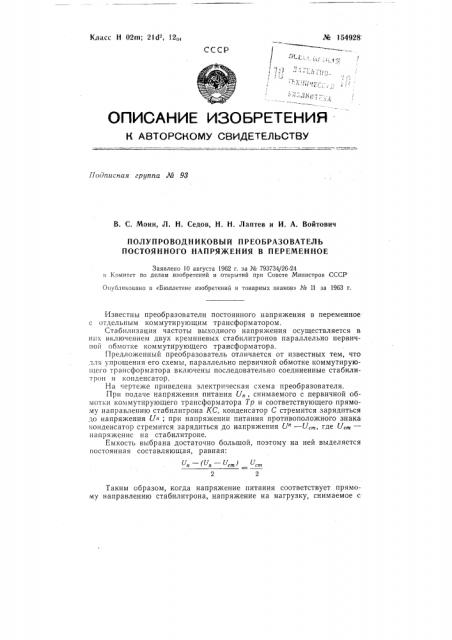

ОПИСАНИЕ 7 |ЗОБР|=-ТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 98

В. С. Моин, Л. Н. Седов, H. Н. Лаптев и И. А. Войтович

ПОЛУПРОВОДНИКОВЪ|Й ПРЕОБРАЗОВАТЕЛЬ

ПОСТОЯННОГО НАПРЯЖЕНИЯ В ПЕРЕМЕННОЕ

Заявлено !0 августа 1962 r. за № 793734j26-24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 17 за 1963 г.

Un — (Un — Ucm Ucm

2 2

Таким образом, когда напряжение питания соответствует прямому направлению стабилитрона, напряжение на нагрузку, снимаемое с

Известны преобразователи постоянного напряжения в переменное с отдельным коммутирующим трансформатором.

Стабилизация частоты выходного напряжения осуществляется в нпх включением двух кремниевых стабилитронов параллельно первичной обмотке коммутирующего трансформатора.

Предложенный преобразователь отличается от известных тем, что для упрощения его схемы, параллельно первичной обмотке коммутирующего трансформатора включены последовательно соединенные стабилитрон и конденсатор.

На чертеже приведена электрическая схема преобразователя.

При подаче напряжения питания Unn, снимаемого с первичной обмотки коммутирующего трансформатора Тр и соответствующего прямому направлению стабилитрона КС, конденсатор С стремится зарядиться до напряжения Un,при напряжении питания противоположного знака конденсатор стремится зарядиться до напряжения Un — Ucm, где Ucm— напряжение на стабилитроне.

Емкость выбрана достаточно большой, поэтому на ней выделяется постоянна я составляющая, равная:.% 154928 конденсатора, равно 2 . При напряжении питания противоположного знака напряжение на стабилитроне падает, и на нагрузку подается напряжение разности L,m и напряжение па конденсаторе, т. е. U„m m—

- cm ст

2 2

Следовательно, на нагрузку поступают двухполярные импульсы

Ucm стабилизированной амплитуды 2, что обеспечивает стабилизацию частоты выходного напряжения.

Предмет изобретения

Полупроводниковый преобразователь постоянного напряжения в переменное с отдельным коммутирующим трансформатором, о тл и ч аю шийся тем, что, с целью упрощения схемы и стабилизации частоты выходного напряжения, параллельно первичной обмотке коммутирую.щего трансформатора включены последовательно соединенные стаби.литрон и конденсатор.
