Роторный аппарат

Роторный аппарат

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию по производству минеральных удобрений методом гидроакустического воздействия на гетерогенные рабочие среды. Цель изобретения - повышение качества диспергирования и экономичности аппарата. Роторный аппарат содержит ротор 1, содержащий внутреннее 2 и наружное 3 рабочие колеса, разделенные перегородкой 4, образующей выходы 19 и 20 из колес 2 и 3, а также вход 21 в колесо 3. В корпусе 8, имеющем входное отверстие 9 и патрубок 11 для отвода готового продукта, установлен статор 5 с прорезями 6. Вход 21 в колесо 3 и выходы 19 и 20 сообщены с торообразной камерой 12. Среда поступает в аппарат через входное отверстие 9, нагнетается колесом 2 в прорези 6 статора 5 и далее выбрасывается в камеру 12. Затем расклассифицированная среда поступает или в патрубок 11, или на вход 21 колеса 3. 1 ил.

СОЮЗ СОВЕТСНИХ

СО1.1ИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) <11>

А1 (51) 5 В 01 F 7/28; В 06 В 1/18

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

1,:,.;,,. . -.

ОПИСАНИЕ ИЗОБРЕТЕНИ

К А BTOPCHOIVIV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ (21) 4205605/23-26 (22) 04.03.87 (46) 15.03.90. Бюл. К 10 .(71) Всесоюзньй научно-исследовательский технологический институт гербицидов (72) А. К. Курочкин (53) 66.063(088.8)

I (56) Авторское свидетельство СССР

У 1044341, кл. В 06 В 1/18, 1980. (54) РОТОРНЫЙ AIIIIAPAT (57) Изобретение относится к оборудованию по производству минеральных удобрений методом гидроакустического воздействия на гетерогенные рабочие среды. Цель изобретения — повыше ние качества диспергирования и эконо2 мичности аппарата. Роторньй аппарат содержит ротор 1, содержаший внутреннее 2 и наружное 3 рабочие колеса, разделенные перегородкой 4, образуюшей выходы 19 и 20 из колес 2 и 3, а также вход 21 в колесо 3, В корпусе 8 имеюшем входное отверстие 9 и патрубок 11 для отвода готового продукта, установлен статор 5 с прорезями 6.

Вход 21 в.колесо 3 и выходы 19 и 20 сообшены с торообразной камерой 12 °

Среда поступает в аппарат через входное отверстие 9, нагнетается колесом

2 в прорези 6 статора 5 и далее выбрасывается в камеру 12. Затем расклассифицированная среда поступает или в патрубок 11, или на вход 21 колеса 3. 1 ил .

1549572

Изобретение относится к обррудованию по производству минеральных удобрений методом гидроакустического воздействия на гетерогенные рабочие среды типа жидкость — жидкость, жидкость газ, жидкость — твердое тело.

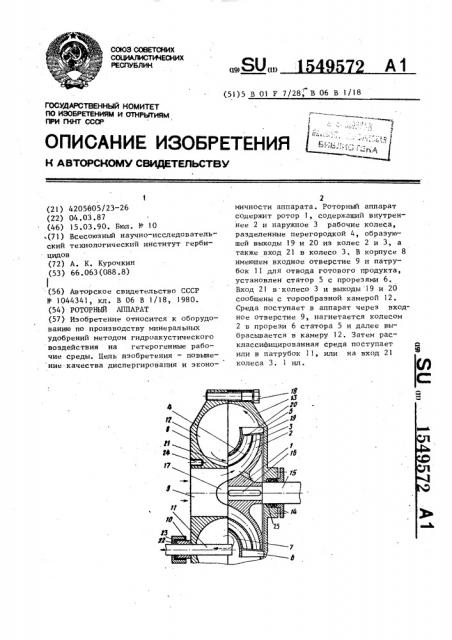

Цель изобретения — повышение качества диспергирования. и экономичности аппарата. 10 . Ha чертеже показан роторный аппарат, разрез.

Роторный аппарат состоит из ротора

1, содержащего внутреннее 2 и наружное 3 рабочие колеса, разделенные пе- 15 регородкой 4, статора 5 с прорезями

6 и обтекателем 7, выполненным в виде профильной перегородки, ограничивающей торообразный вихрь от воздействия наружного колеса 3 ротора 1 и закры- 20 вающей прорези 6 статора 5 изнутри, корпуса 8, снабженного входным отвер.стием 9 для ввода рабочей среды в аппарат и .штуцером 10 с патрубком 11 для регулируемого отбора готового 25 продукта из торообразной камеры 12 к потребителю, крышки 13 с уплотни-. тельным устройством 14 приводного вала 15, на конце которого с помощью

imIoHKH 16 и гайки 17 cMoHTHPOBBH Po 30 тор 1 Корпус 8 статор 5 и крышка 13 герметично соединены между собой с помощью болтового соединения 18 и образуют своими внутренними полостями торообразную камеру 12, которая соединяет выходы 19 и 20 соответственно из внутреннего 2 и наружного 3 колеса лопаточного ротора 1 с входом 21 в

его наружное колесо 3.

Для регулируемого отбора готового 40 продукта или иных технологических целей В корпусе выполнено несколько шту церов 10. Подвижность и герметичность патрубков 11 обеспечивается известным способом, например с помощью на кидной гайки 22 и уплотнения 23.

Для присоединения фланцев трубопровода к корпусу 8 он имеет резьбовые отверстия 24. Для замены уплотнения 25 уплотнительное устройство 14 может быть выполнено разъемным, Роторный аппарат гидроакустического воздействия работает следующим образом.

Рабочая среда с компонентами, под55 лежащими диспергированию, эмульгированию, смешению и т.п., засасывается через входное отверстие 9 и нагнетает ся лопатками внутреннего колеса 2 в

1 прорези 6 статора 5. Далее за счет кинетической энергии рабочая среда выбрасывается из прорезей 6 в торообразную камеру 12, где она закручивается стенками камеры в торообразный вихрь.

При этом происходит классификация частиц по крупности: однородная мелкая фракция удаляется через патрубок

ll отбора готового продукта к потребителю, а крупная и более плотная поступает на повторное диспергирование в наружное колесо 3 лопаточного ротора 1. Здесь рабочая среда вновь приобретает необходимую кинетическую энергию и выбрасывается через прорези 6 статора 5 в торообразную камеру

12 на повторную классификацию.

При быстром перекрытии и совмещении прорезей в текущем пульсирующем потоке возникают акустические колебания, способствующие улучшению и ускорению процесса.

Обтекатель 7 стационарного не регулируемого типа служит для формирования торообразного вихря в торообразной камере 12, исключает закрутку торообразного вихря наружным колесом 3 вокруг продольной оси аппарата, формирует течение в прорезях 6 статора

5, уменьшает гидравлические потери и отсекает поток, подлежащий дальнейшей циркуляционной обработке, от готового продукта.

Технико-экономическая эффективность изобретения заключается в возможности получения однородного продукта любой тонкости структуры. Для этого достаточно уменьшить отбор готового продукта (в принципе до нуля).

Энергозатраты уменьшаются из-за диспергирования расклассифицированных по крупности частиц, т.е. исключения потребности в дополнительном дроблении уже достаточно дисперсных частиц.

Формула и з о б р е т е н и я

Роторный аппарат, содержащий корпус с торообразной камерой и установленные в нем статор с прорезями и ротор с рабочими колесами, имеющими входные и выходные каналы, последние из которых сообщены с торообразной камерой, о т л и ч а ю ш и и с я тем, что, с целью повышения качества диспергирования и экономичности аппарата, входной канал одного из рабочих колес сообщен с торообразной камерой.
