Реферат



Изобретение относится к устройствам для очистки промышленных газов от аэрозолей и может быть использовано в энергетике, металлургии, производстве стройматериалов и других отраслях промышленности. Цель изобретения - повышение эксплуатационной надежности. Кольцо 4 пылеотсекающего устройства циклона укреплено при помощи стоек на расстоянии 0,1-0,3 диаметра корпуса от верхнего края бункерной части, что устраняет усиленный износ листа соединения цилиндрического корпуса 1 с конической бункерной частью 6. Срезание стоек абразивным пылевым потоком предотвращается их установкой в зонах наименьшего абразивного износа. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЮЗ ЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 5 В 04 С /181

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДМРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЭЮБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4297456/23-26 (22) 14.08 ° 87 (46) 15.03.90. Бюл. h 10 (72) Ю.А.Бобров (53) 621 ° 928.37 (088.8) (56) Патент Англии Р 1397863, кл. В 04 С 5/103, 1975.

Авторское свидетельство СССР

Р 148023, кл. В 04 С 5/00, 1961.. (54) ЦИКЛОН ДЛЯ УЛАВЛИВАНИЯ ВЫСОКОАБРАЗИВНОГ1 ПЫЛИ (57) Изобретение относится к устройствам для очистки промышленных газов от аэрозолей и может быть использова„.SU„„1549597 А 1

2 но в энергетике, металлургии, производстве стройматериалов и других от, раслях промышленности. Цель изобретения — повышение эксплуатационной надежности. Кольцо 4 пылеотсекающего устройства циклона укреплено при помощи стоек на расстоянии 0,1-0,3 диаметра корпуса от верхнего края бункерной части, что устраняет, усиленный износ листа соединения цилиндрического корпуса 1 с конической бункерной частью 6. Срезание стоек абразивным пылевым потоком предотвращается их установкой в зонах наименьшего абразивного износа. 2 ил.

1549597

Изобретение относится к устройствам для очистки промышленных газов от аэрозолей и может быть использовано в энергетике, металлургии, производстве стройматериалов и других отраслях промышленности.

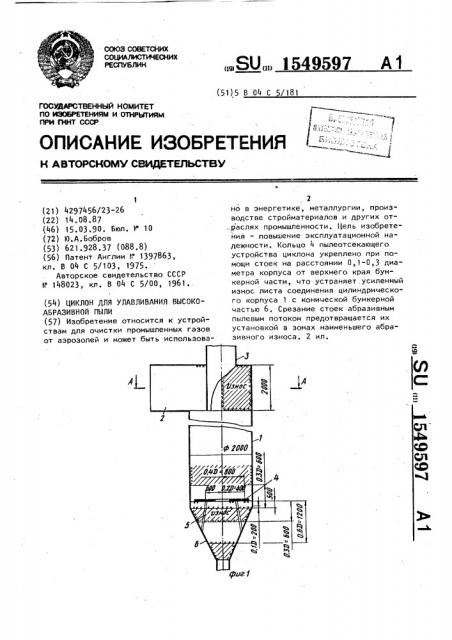

Цель изобретения - повышение эксплуатационной надежности, На фиг. 1 схематично изображено предложенное устройство с обозначением зон сИльного износа (ххх); на фиг. 2 - разрез А-А на фиг. 1.

Циклон содержит цилиндрический корпус 1 с тангенциальным газоподводящим патрубком 2, осевую выхлопную трубу 3, пылеотсекающее устройство в виде кольца 4, установленного с зазором к стенке корпуса 1 при помощи стоек 5 над конической бункерной 20 частью 6. Кольцо 4 пылеотсекающего устройства установлено на расстоянии

0,1-0,3 диаметра корпуса от верхнего края бункерной части 6, Верхние концы стоек 5 укреплены на нижней поверх- 25 ности кольца 4 на расстоянии 0,2-0,4 диаметра корпуса 1 от его оси, а нижние концы - на стенке бункерной части

6 в зоне. вертикальной проекции кольца

4 на ее поверхность.

Расстояние от нижних концов стоек

5 до кольца равно 0,3-0,6 диаметра корпуса.

Устройство работает следующим образом. 35

Запыленный газ поступает через тангенциальный газоподводящий патрубок 2 внутрь корпуса 1 циклона. Под действием центробежной силы, возникающей при вращательно-поступатель- 40 ном движении газопылевого потока, частицы пыли подводятся к внутренней стенке корпуса 1 циклона и вместе с незначительной частью газа через кольцевой зазор между кольцом 4 и корпу- 45 ком 1 проходят в бункерную часть 6 корпуса.

Освобожденный от пыли газ возвращается обратно в корпус 1 циклона через центральное отверстие кольца 4, 50 давая начало внутреннему вихрю очищенного газа, покидающему циклон через выхлопную трубу 3.

Место расположения стоек, крепящих пылеотсекающее устройство, выполненное в виде кольца, выбрано с учетом зон наименьшего абразивного износа, которые определялись в результате опытной проверки устройства, Положение кольца 4 пылеотсекающего устройства относительно верхнего края бункерной части определено экспериментально.

При расстоянии менее 0,1 диаметра циклона резко возрастает эрозия металла в зоне сварного шва, соединяющего цилиндрическую и бункерную часть циклона. Ври расстоянии более 0,3 диаметра циклона уменьшается цилиндрическая часть циклона.

Золоулавливающая установка, выполненная из 8 описанных циклонов диаметром 2 м, показала повышенную износоустойчивость и эксплуатационную надежность при высокой эффективности улавливания золы повышенной абразивности в течение длительного периода времени.

Формула изобретения

Циклон для улавливания высокоабразивной пыли, содержащий цилиндрический корпус с тангенциальным подводящим патрубком, осевую выхлопную трубу, пылеотсекающее устройство в виде кольца, установленного с зазором к стенке корпуса над 61 нкерной частью, отличающийся тем, что, с целью повышения эксплуатационной надежности, пылеотсекающее устройство установлено на расстоянии 0,1-0,3 диаметра корпуса от верхнего края бункерной части и снабжено стойками, верхние концы которых укреплены на нижней поверхности кольца на расстоянии, равном 0,2-0,4 диаметра корпуса от его оси, а нижние концы — на стенке бункерной части в зоне вертикальной проекции кольца на ее поверхности на расстоянии от кольца, равном

0,3-0,6 диаметра корпуса, 1549597

=1М

Хека озириса

ЕреЕиаИ

Фиг z
