Устройство для нанесения покрытия на изделия

Устройство для нанесения покрытия на изделия

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для нанесения различного рода покрытий (защитных, декоративных, лакокрасочных, плазменных) на изделия материалами в жидком, расплавленном или порошкообразном состоянии и может быть использовано в алюминиевой, электродной промышленности, в общем и химическом машиностроении. Цель изобретения - расширение эксплуатационных возможностей устройства. Для этого оно снабжено жестко закрепленным на основании упором и тележкой, при этом стол установлен на тележке, а механизм возвратно-поступательного относительного перемещения стола и опоры выполнен в виде кривошипно-шатунного механизма с регулируемым эксцентриситетом, шатун которого шарнирно соединен с упором, а кривошип кинематически связан с закрепленным на тележке приводом вращения стола, причем опора распылителя жестко установлена на основании. 3 ил.

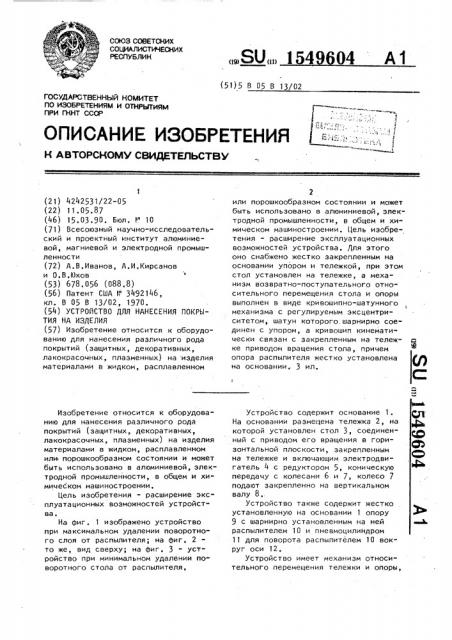

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„154 04 А1 (51) 5 В 05 В 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4242531/22-05 (22) 11.05 ° 87 (46) 15.03.90. Бюл. Г 10 (71) Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности (72) A В.Иванов, А.И,Кирсанов и О.В.Юхов (53) 678.056 (088.8) (56) Патент США Г 3492146, кл. В 05 B 13/02, 1970. (54) YCTPOl1CTBO ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЯ НА ИЗДЕЛИЯ (57) Изобретение относится к оборудованию для нанесения различного рода покрытий (защитных, декоративных, лакокрасочных, плазменных) на изделия материалами в жидком, расплавленном

Изобретение относится к оборудованию для нанесения различного рода покрытий (защитных, декоративных, лакокрасочных, плазменных) на изделия материалами в жидком, расплавленном или порошкообразном состоянии и может быть использовано в алюминиевой, электродной промышленности, в общем и химическом машиностроении, Цель изобретения - расширение эксплуатационных возможностей устройства °

На фиг. 1 изображено устройство при максимальном удалении поворотного слоя от распылителя; на фиг. 2 то же, вид сверху; на фиг. 3 — устройство при минимальном удалении по" воротного стола от распылителя, 2 или порошкообразном состоянии и может быть использовано в алюминиевой, электродной промышленности, в общем и химическом машиностроении. Цель изобретения - расширение эксплуатационных возможностей устройства. Для этого оно снабжено жестко закрепленным на основании упором и тележкой, при этом стол установлен на тележке, а механизм возвратно-поступательного относительного перемещения стола и опоры выполнен в виде кривошипно-шатунного механизма с регулируемым эксцентриситетом, шатун которого, шарнирно соединен с упором, а кривошип кинематически связан с закрепленным на тележке приводом вращения стола, причем опора распылителя жестко установлена на основании. 3 ил.

Устройство содержит основание 1.

На основании размещена тележка 2, на которой установлен стол 3, соединенный с приводом его вращения в горизонтальной плоскости, закрепленным на тележке и включающим электродвигатель 4 с редуктором 5, коническую передачу с колесами 6 и 7, колесо 7 подают закрепленно на вертикальном валу 8..

Устройство также содержит жестко установленную на основании 1 опору

9 с шарнирно установленным на ней распылителем 10 и пневмоцилиндром

11 для поворота распылителем 10 вокруг оси 12.

Устройство имеет механизм относительного перемещения тележки и опоры, 1549604 выполненный в виде кривошипно-шатунного механизма с регулируемым эксцентриситетом е, шатун 13 которого шарнирно соединен с жестко закрепленным на основании 1 упором 14, а кривошип i5 кинематически связан через зубчатую передачу, включающую сидящее на оси 16 и жестко связанное с кривошипом зубчатое колесо 17. и цилиндрическую шестерню 18, посаженную на вертикальный вал 8, с приводом вращения стола 3, опирающегося на опорные катки 19.

Устройство работает следующим образомм.

Изделие устанавливают на поворотный стол 3. При включении электродвигателя 4 вращение передается через редуктор 5, конические колеса 6 и 7, вертикальный. вал 8 поворотному столу

3, который опирается на опорные катки 19.

Одновременно получает вращение расположенная на вертикальном валу

8 шестерня 18, находящаяся в зацеплении с зубчатым колесом 17, которое вращает жестко связанный с ним кривошип 15. Кривошип 15 с помощью шатуна

13, шарнирно закрепленного на неподвижном упоре 14, сообщает тележке 2 возвратно-поступательное перемещение по направляющим (рельсам)..

С начала вращения и возвратнопоступательного движения стола 3 из распылителя 10 наносится покрытие на верхнюю часть изделия. По завершению полного оборота изделия поступает команда на силовой цилиндр 11 для опускания вниз распылителя 10, поворота вокруг оси 12 на ширину полосы напыления. После нанесения покрытия на изделие отключается привод стола, а распылитель занимает исходное верхнее положение.

Передаточное число зубчатой передачи 17 и 18 принято равным i=0,5.

Это позволяет кривошипу за один оборот стола 3 совершить два оборота, а тележки 2 - два хода назад и вперед на величину, равную двум эксцентриситетам 2е кривошипа. где а - длина наибольшей стороны изделия; б — длина наименьшей стороны изделия.

Выполнение кривошипа с переменным регулируемым эксцентриситетом существенно, так как позволяет изменять величину возвратно-поступательного перемещения стола, величину хода тележки, этим расширяет функциональные возможности устройства, позволяет обрабатывать изделия с большой разностью длин сторон.

Соединение кривошипа кинематически с механизмом поворота стола (с шестерней, сидящей на вертикальном валу стола) существенно и необходимо, так как это упрощает конструкцию, позволяет использовать только один общий привод для вращения и возвратно-поступательного перемещения стола.

Формула изобретения

Устройство для нанесения покрытия на изделия, содержащее основание, соединенный с приводом вращения в горизонтальной плоскости стол для изделия, опору с распылителем и механизм возвратно-поступательного относительного перемещения стола и опоры, о т л и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных возможностей устройства, оно снабжено жестко закрепленным на основании упором и тележкой, при этом стол установлен на тележке, а механизм возвратно-поступательного относительного перемещения стола и опоры выполнен в виде кривошипно-шатунного механизма с регулируемым эксцентриситетом, шатун которого шарнирно соединен с упором, а кривошип кинематически связан с закрепленным на тележке приводом вращения стола, причем опора распылителя жестко установлена на основании

1549604

18 7 6 2

Фиг. 7

1549604

Составитель В.Ляпина

Редактор М. Бандура Техред М. Дидык Корректор Т.Малец

Заказ 228 Тираж 555 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 8-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
