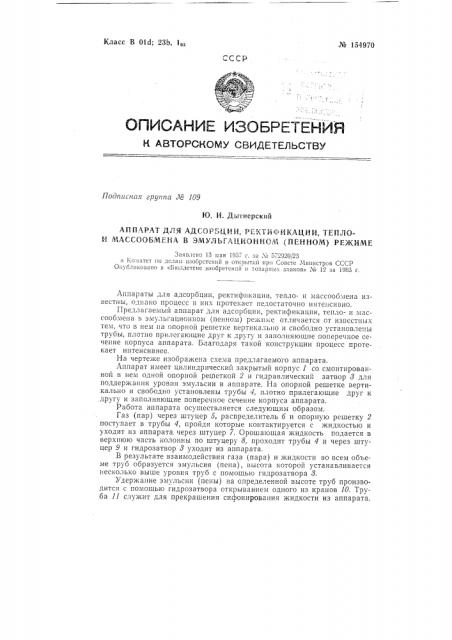

Класс В 01d; 23Ь, 1,, № 154970

СССР

f, 1

Подписная группа М 109

Ю. H. Дытнерский

АППАРАТ ДЛЯ АДСОРВЦИИ, РЕКТИФИКАЦИИ, ТЕПЛОИ МАССООБМЕИА В ЭМУЛЬГАЦИОИНОМ IlEHHOM) РЕЖИМЕ

Заявлено l3 мая 195 г. за Л 572920 23 в Ko:, итет ио делаги изобретеиий и открытий ири Совете 11ииистров СССР

Опубликовано в «Бюллетеие изобрет lliiii Il товарив|х знаков» Ха 12 за 1963 r.

Аппараты для адсорбции, ректифнкации, тепло- и массообмена известны, однако процесс в них протекает недостаточно интенсивно.

Предлагаемый аппарат для адсорбции, ректификации, тепло- и массообмена в эмульгационном (пенном) pe i nii e отличается GT известных тем, что в нем на опорной решетке вертикально и свободно установлены трубы, плотно прилегающие друг к другу и заполняющие поперечное сечение корпуса аппарата. Благодаря такой конструкции процесс протекает интенсивнее.

На чертеже изображена схема предлагаемого аппарата.

Аппарат имеет цилиндрический закрытый корпус 1 со смонтированной в нем одной опорной решеткой 2 и гидравлический затвор 8 для поддержания уровня эмульсии в аппарате. На опорной решетке вертикально и свободно установлены трубы 4, плотно прилегающие друг к друту и заполняющие поперечное сечение корпуса аппарата.

Работа аппарата осуществляется следующим образом.

Газ (пар) через штуцер 5, распределитель б и опорную решетку 2 поступает B трубы 4, пройдя которые контактируется с жидкостью и уходит из аппарата. через штуцер 7. Орошающая жидкость подается в верхнюю часть колонны по штуцеру 8, проходит трубы 4 и через штуцер 9 и гидрозатвор 8 уходит из аппарата.

В результате взаимодействия газа (пара) и жидкости во всем объеме труб образуется эмульсия (пена), высота которой устанавливается несколько выше уровня труб с помощью гидрозатвора 8.

Удержание эмульсии (пены) на определенной высоте труб производится с помощью гидрозатвора открыванием одного из кранов 10. Труба 11 служит для прекрашения сифонирования жидкости из аппарата. № 154970

Для наблюдения за уровнем эмульсии (пены) в аппарате имеются смотровые стекла 12.

Предмет изобретения

Аппарат для адсорбции, ректификации, тепло- и массообмена в эмульгационном (пенном) режиме, включающий вертикальный цилиндрический закрытый корпус с монтированной в нем одной опорной решеткой и гидравлический затвор для поддержания уровня эмульсии в аппарате, отличающийся тем, что, с целью интенсификации процессов, в нем на опорной решетке вертикально и свободно установлены трубы, плотно прилегающие друг к другу и заполняющие все поперечное сечение корпуса аппарата.
