Способ автоматического регулирования процесса высокочастотной сварки труб

Способ автоматического регулирования процесса высокочастотной сварки труб

Иллюстрации

Показать все

Реферат



Изобретение относится к сварке и может быть использовано при автоматическом регулировании процесса высокочастотной сварки прямошовных труб. Цель изобретения - повышение точности и надежности регулирования процесса высокочастотной сварки труб. Воздействуют на мощность источника питания нагревательного устройства в зависимости от параметра, характеризующего температуру нагрева кромок, путем визирования фотодатчика. В качестве параметра, характеризующего температуру нагрева кромок, принимают количество искр, вылетающих из очага сварки. Визирование осуществляют в плоскости поперечного сечения факела искр на расстоянии 0,2-0,9 высоты факела от очага сварки. Использование параметра, характеризующего температуру нагрева кромок по количеству вылетающих искр из очага сварки и визирование фотодатчика в плоскости поперечного сечения факела искр на расстоянии 0,2-0,9 высоты факела от очага сварки, позволяет формировать управляющий сигнал путем воздействия на фотодатчик световых импульсов. Это снижает погрешность работы фотодатчика, а следовательно, обеспечивает повышение точности и надежности автоматического регулирования процесса высокочастотной сварки труб. 1 ил.

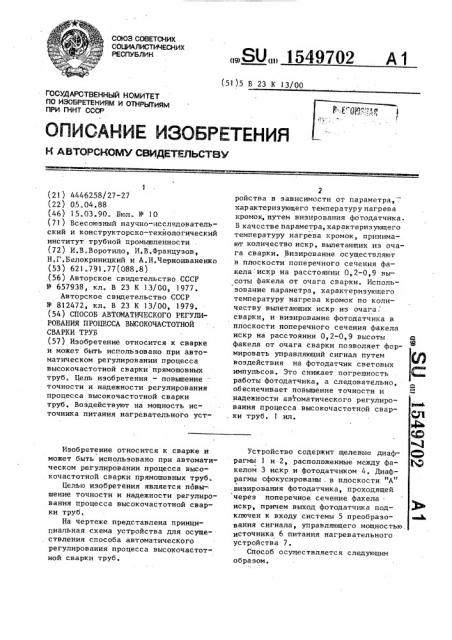

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4446258/27-27 (22) 05.04.88 (46) 15.03.90. Бюл. 9 10 (71) Всесоюзный научно-исследовательский и конструкторско-технологический институт трубной промышленности (72) И.В.Воротило, И.В.Французов, Н.Г.Белокриницкий и А.Н.Черноиваненко (53) 621.791.77(088.8) (56) Авторское свидетельство СССР

9 657938, кл. В 23 К 13/00, 1977.

Авторское свидетельство СССР

У 812472, кл. В 23 К 13/00, 1979. (54) СПОСОБ АВТ(ЖАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА ВЫСОКОЧАСТОТНОЙ

СВАРКИ ТРУБ (.57) Изобретение относится к сварке и может быть использовано при автоматическом регулировании процесса высокочастотной сварки прямошовных труб. Цель изобретения — повышение точности и надежности регулирования процесса высокочастотной сварки труб. Воздействуют на мощность источника питания нагревательного устИэобрстение относится к сварке и

1 может быть использовано при автоматическом регулировании процесса высокочастотной сварки прямошовных труб.

Целью изобретения является повышение точности и надежности регулирования процесса высокочастотной сварки труб.

На чертеже представлена принцигиальная схема устройства для осуществления способа автоматического регулирования процесса высокочастотной сварки труб.

„„SU„„1549702 А 1 (51)5 В 23 К 13/00

2 ройства в зависимости от параметра, характеризующего температуру нагрева кромок,путем визирования фотодатчика.

В качестве параметра, характеризующего температуру нагрева кромок, принимают количество искр, вылетающих иэ очага сварки. Визирование осуществляют в плоскости поперечного сечения факела искр на расстоянии 0,2-0,9 высоты факела от очага сварки. Использование параметра, характеризующего температуру нагрева кромок по количеству вылетающих искр из очага, сварки, и визирование фотодатчика в плоскости поперечного сечения факела искр на расстоянии 0,2-0,9 высоты O факела от очага сварки позволяет формировать управляющий сигнал путем воздействия на фотодатчик световых импульсов. Зто снижает погрешность работы фотодатчика, а следовательно, обеспечивает повышение точности и надежности автоматического регулирования процесса высокочастотной сварки труб. 1 ил.

Устройство содержит щелевые диафрагмы 1 и 2, расположенные между факелом 3 искр и фотодатчиком 4. Диаф11 1t рагмы сфокусированы . в плоскости А визирования фотодатчика, проходящей через поперечное сечение факела искр, причем выход фотодатчика подключен к входу системы 5 преобразования сигнала, управляющего мощностью. источника 6 питания нагревательного устройства 7.

Способ осуществляется следующим образом.

1549702Воздействуют на мощность источника питания нагревательного устройства в зависимости от параметра, характеризующего температуру нагрева кромок. В качестве параметра, харакS теризующего температуру нагрева кромок, принимают количество искр, вылетающих из очага сварки, причем визирование осуществляют в плоскости поперечного сечения факела искр на расстоянии 0,2-0,9 высоты факела от очага сварки (расстояние,0,2-0,9 высоты факела искр от очага сварки определено экспериментально). При расстоянии менее 0,2 высоты факела искр от очага сварки фотодатчик воспринимает сплошное свечение и не может выделить отдельных световых импульсов, а следовательно, отсутствует регулирующий сигнал. При расстоянии более 0,9 высоты факела искр от очага сварки исключается возможность фиксирования свечения полного количества искр. 25

В качестве параметра, характеризующего теийературу нагрева кромок путем визирования фотодатчика, принимали количество искр, вылетающих из очага сварки, при этом визирование осуществляли в плоскости поперечного . сечения факела искр на расстоянии

0 1; 0,2; 0,6; 0,9 и 1,0 высоты . факела от очага. сварки.

В том случае, когда визирование осуществляли на расстоянии 0,2; 0,6. и 0,9 высоты факела от очага сварки, наблюдалось стабильное .регулирование процесса сварки (без колебаний температуры нагрева кромок), при этом исключалось прямое попадание искр на защитные стекла визируемого фотодатчика и обеспечивалось исключение температурного воздействия на фотодатчик..

При осуществлении визирования на расстоянии 0,1 и 1,0 высоты факела . от очага сварки наблюдалось сплошное свечение или исключалась воэможность фиксации свечения полного количества искр.

По сравнению с базовым объектом прототипом использование предложенного способа обеспечивает точность и надежность автоматического регулирования процесса высокочастотной сварки труб за счет визирования ярких световых ймпульсов.

Формула и з о б р е т е н и я

Способ автоматического регулирования процесса высокочастотной сварки труб, заключающийся в том, что изменяют мощность источника питания нагревательного устройства B зависимости от параметра> характеризующего температуру нагрева кромок, о т л ич а ю шийся тем, что, с целью повышения точности и надежности регулирования,. в качестве параметра, характеризующего температуру нагрева кромок, принимают количество искр, вылетающих из очага сварки, при этом визирование фотодатчиком осуществляют в плоскости поперечного сечения факела искр на расстоянии 0,2-0,9 высоты факела от очага сварки.

1549702
