Металлорежущий станок

Металлорежущий станок

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может быть использовано при обработке деталей с пяти сторон за одну установку на многоцелевых сверлильно-фрезерно-расточных станках. Цель изобретения - повышение производительности обработки за счет улучшения условий отвода стружки. При движении поперечины 11 по направляющим 10 стоек 9 обрабатываемая деталь 16 перемещается в зоне обработки. Позиционирование шпиндельной бабки 7 относительно детали 16 происходит при перемещении крестовых салазок 3 по направляющим 2 основания 1 и поворотной каретки 5 по направляющим 4. Поворотная каретка 5 установлена так, что шпиндельная бабка 7 находится в правой позиции. После установки шпиндельной бабки 7 в рабочее положение производят обработку одной из сторон детали 16. При этом перемещение шпиндельной бабки 7 осуществляется по направляющим 6 снизу вверх. После выполнения обработки отводят шпиндельную бабку 7 и поворачивают стол 15 на 90°. Производят обработку второй, затем третьей и четвертой сторон. Для обработки пятой стороны каретку 5 поворачивают на угол 180°, при этом шпиндельная бабка 7 перемещается в левую позицию. После позиционирования осуществляется обработка подобно обработке первых четырех сторон. Таким образом, каждая из пяти сторон обрабатывается при расположении шпинделя 8 шпиндельной бабки 7 под деталью 16. 1 ил.

COIO3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1

„„SU„„1549723 (5 J)5 В 23 37/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

2 перемещении крестовых салазок 3 по направляющим 2 основания 1 и поворот" ной каретки 5 по направляющим 4. Поворотная каретка 5 установлена так, что шпиндельная бабка 7 находится в правой позиции, После установки шпиндельной бабки 7 в рабочее положение производят обработку одной из сторон детали 16. При этом перемещение шпиндельной бабки 7 осуществляется по направляющим б снизу вверх. Iloсле выполнения обработки отводят шпиндельную бабку 7 и поворачивают стол

15 на 90 . Производят обработку второй, затем третьей и четвертой сторон. Для обработки пятой стороны као ретку 5 поворачивают на угол 180 при этом шпиндельная бабка 7 перемещается в левую позицию. После позиционирования осуществляется обработка подобно обработке первых четырех сторон. Таким образом, каждая из пяти сторон обрабатывается при располо-, жении шпинделя 8 шпиндельной бабки 7 под деталью 16. 1 ил. (21) 4426028/31-08 (22) 18.05,88 (46) 15.03. 90. Бюп, 11- 10 (71) Уфимский авиационный институт им. Серго Орджоникидзе (72) И.Ю.Лехмус, И.И.Давыдов, В,С.Хомяков и В.И.Полянин (53) 621.9.06-122(088.8) (56) Авторское свидетельство СССР

К 1133068, кл. B 23 О 3/155, 1985, (54) МЕТАЛЛОРГЛУ! 1ИЙ СТАНОК (5 7) Изобретение относится к станкостроению и может быть использовано при обработке деталей с пяти сторон за одну установку на многоцелевых сверлильно-фрезерно-расточных станках.

Цель изобретения — повышение производительности обработки эа счет улучшения условий отвода стружки. При движении поперечины 11 по направляющим 10 стоек 9 обрабатываемая деталь

16 перемещается в зоне обработки.

Позиционирование шпиндельной бабки 7 относительно детали 16 происходит при

ОПИСАНИЕ ИЗОБРЕТЕНИЯ !

1549723

10!

25

Формулаизобретения

Составитель Л.Ставцева

Редактор Н.Киштулинец Техред Л.Сердюкова Корректор Т.Палий

Тираж 664

Подписное

Заказ 234

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

Изобретение относится к станкостроению -и может быть использовано при .обработке деталей с пяти сторон эа одну установку на многоцелевых сверлильно-фрезерно-расточных станках.

Цель изобретения — повышение производительности обработки за счет улучшения условий отвода стружки.

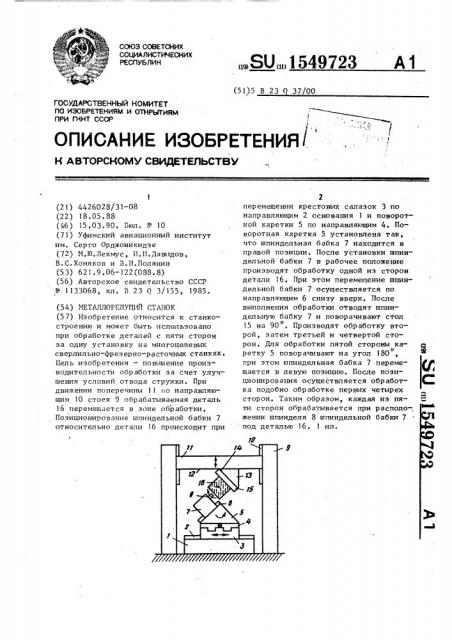

На чертеже изображен станок, общий вид.

Станок содержит основание 1 с продольными направляющими 2 для перемещения крестовых салазок 3, на которых выполнены направляющие 4 для перемецения поворотной каретки 5.

Каретка 5, имеющая в своем среднем сечении равнобедренный треугольник с углом 45О при основании, установлена с возможностью поворота вокруг вертикальной оси и фиксации в двух позициях — правой и левой ° Направляющие

6 для перемещения шпиндельной бабки

7 выполнены на поверхности поворотной каретки 5. Направляющие 6 и ось шпинделя 8 шпиндельной бабки 7 расположены под углом 45 к оси поворота каретки 5. На стойках 9 выполнены вертикальные направляющие 10 для перемещения поперечины 11. На внутренней поверхности 12 поперечины 11 закреплена призма 13, имеющая сечение в виде прямоугольного равнобедренного треугольника с углом 45О при основании. На боковой поверхности 14 призмы 13 установлен поворотный стол 15, ось поворота которого расположена под углом 45 к оси поворота каретки 5, Обрабатываемая деталь 16 закреплена на поворотном столе 15.

Металлорежущий станок работает следующим образом.

При движении поперечины 11 по напр авляющим 10 сто ек 9 о бр аб атываемая деталь 16 перемещается в зону обработки, Позиционирование шпиндельной бабки 7 относительно детали 16 происходит при перемещении крестовых салазок 3 по направляющим 2 основания

1 и поворотной каретки 5 по направляющим 4. Поворотная каретка 5 установлена так, что шпиндельная бабка 7 находится в правой позиции. После установки шпиндельной бабки 7 в рабочее положение производят обработку одной из сторон детали 16, При этом перемещение шпиндельной бабки 7 осуществляется по направляющим 6 снизу вверх.

После выполнения обработки отводят шпиндельную бабку 7 и поворачивают стол 15 на 90 . Производят обработку второй, затем третьей и .четвертой . сторон детали 16. . Для обработки пятой стороны каретку 5 поворачивают на угол 180, при этом нпиндельная бабка 7 перемещается в левую позицию. После позиционирования осуществляется обработка подобно обработке первых четырех сторон. Таким образом, все пять сторон обрабатываются при расположении шпинделя 8 шпиндельной бабки 7 под деталью 16, Металлорежущий станок, содержащий салазки, поворотную каретку и поворотный стол, установленные с воэможностью относителЬного перемещения по направляющим в трех взаимно перпендикулярных направлениях, причем на поворотной каретке размещена шпиндельная бабка, ось нпинделя которой расположена под углом 45 к оси поворота каретки, о т л и.ч а ю шийся тем, что, с целью повышения производительности, шпиндельная бабка установлена с возможностью перемещения по направляющим, выполненным на поворотной каретке, причем упомянутые направляющие и ось поворота стола расположены под углом 45 к оси поворота каретки, а направляющие стола— параллельно ей.
