Реферат



Изобретение относится к витражам и позволяет повысить качество витража посредством того, что декоративные элементы выполнены в виде шестигранных призм, боковая поверхность которых расположена с возможностью контакта с боковой поверхностью соседних призм. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИ К

РЕСПУБЛИН (51)5 В 44 С 5/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И (ЛНРЫТИЯМ

ПРИ ГКНТ СССР (21) 42777706/31-12 (22) 27.04.87 (46) 15 03.90. Бюл. И 1О (75) П.В. Серейкис и Д.В. Серейките (53) 666.151(088.8) (56) Патент Франции М 2419827, кл. В 44 С 5/04, 1979.

ÄÄSUÄÄ 15497 6 А1 (54) ВИТРАЖ (57) Изобретение относится к витражам и позволяет повысить качество витража посредством того, что декоративные элементы выполнены в виде шестигранных призм, боковая поверхность которых расположена с возможностью контакта с боковой поверхностью соседних призм. 3 ил.

3 154979

Изобретение относится к витражам.

Целью изобретения является повышение качества витража.

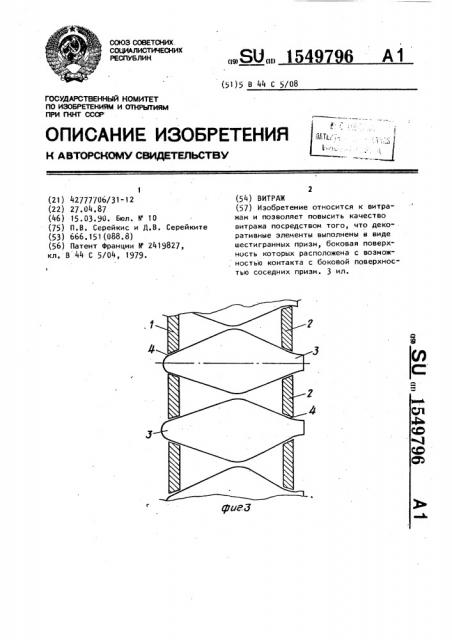

На фиг. 1 изображен фрагмент витража с экстерьерной стороны; на фиг. 2 - сечение А-А на фиг. 1; вариант 1; на фиг. 3 — то же, вариант 2.

Витраж содержит расположенные между прозрачными пластинами 1, 2 прозрачные декоративные элементы 3, выполненные в вИде шестигранных призм, боковая йоверхность которых расположена с возможностью контакта с боковой поверхностью соседних призм.

Прозрачные пластины 1 выполнены с открытыми одинакового сечения полостями 4, прозрачная пластина 2закрывающей.

Витраж. работает следующим образом.

В полости 4, открытые с одной или с обеих сторон пластины 1 и распределенные равномерно, устанавливают одинаковой формы прозрачные декоративные элементы 3 и закрывают сплошной прозрачной пластиной 2 или пластиной 2 с открытыми полостями 4, идентичной пластине 1.

Для получения витража беэ воздушных включений декоративные элементы

3 выполняют в виде шестиугольных призм и располагают между прозрачными пластинами 1, 2 выполненными без полостей 4 таким образом, что боковые грани призм соприкасаются друг с дру35 гом.

При использовании декоративных элементов 3 шароподобной формы шестиугольного поперечного сечения, например изделий для украшения ново 40 годней елки, их закрывают с обеих сторон прозрачными пластинами 1 и 2 с открытыми полостями 4 в виде усеченного конуса с обеих сторон, в которые устанавливают изделия 3, час- 45 тично выпуская за толщину пластин 1, 2. Для защиты от пыли или от разрушения ударом полученный витраж размещают между прозрачными пластинами из ударопрочного материала, 50

При использовании декоративных элементов 3 в виде шаров или шароподобной формы одну прозрачную пластину 1 выполняют с открытыми с одной стороны полостями 4, а прозрачную пластину 2 выполняют сплошной без полостей 4.

Пример 1. Для изготовления витража в качестве декоративных эле6 4 ментов 3 берут разноцветные шестиугольные призмы (стержни с основаниями шестиугольника), отлитые иэ цветного стекла, длиной 100 мм, стороной шестиугольника 10 мм устанавливают основаниями на лист оконного стекла (пластина 1), обрамленного декоративной рамой (под стеклом расположен рабочий рисунок), подбирая цвет согласно рабочему рисунку так, что боковые грани призм (стержней) соприкасаются одна с другой (подобно сотам пчел). После заполнения рисунка сверху кладут второй лист оконного стекла (пластина 2), который прикрепляют к декоративной раме.

Полученный витраж может быть использован для заполнения оконного проема зданий и помещений.

Пример 2. При изготовлении участка витража, используемого в качестве перегородной стены, предназначенной для отделения коридора от комнаты, в качестве декоративного элемента 3 берут шарообразные разноцветные стеклянные пустотелые иэделия, предназначенные для украшения новогодней елки, диаметр которых b9 мм, устанавливают на пластине 1, выполненной из органического стекла толщиной 4 мм с отверстиями (полостями

4) в виде усеченного конуса (диаметр меньшего основания 42 мм, а больщего 48 мм), расстояние между центрами которых 69 мм (центры следующего ряда отверстий находятся между центрами предыдущего ряда). Пластину 1 располагают на несколько поднятом положении относительно стола, не менее 33 мм. Цвет шаров подбирают согласно рабочему рисунку. После ycr тановки всех шаров 3 в отверстия (полости 4) устанавливают пластину 2 также из органического стекла с идентично выполненными отверстиями 4. Обе пластины 1 и 2 скрепляют между собой . и используют для возведения перегородки. Для защиты от пыли и от разрушения ударом с обеих сторон закрывают листами оконного стекла.

Пример 3. Для возведения временной перегородки комнаты с прозрачной стенкой используют пластину 1, выполненную из органического стекла толщиной 8 мм с круглыми углублениями

4 диаметром 1О мм, глубиной 4 мм, В качестве декоративных элементов 3 используют разноцветные стеклянные и

5 1549796 6 пластмассовые и оэ ачные ша р р е шарики диа- щего материала и можно использовать метром 1О мм, кладут эти углубления 4 сборно-раэборный метод. согласно рабочему рисунку, расположенному под пластиной. После выполне- Ф о р м у л б мула изо ретения б ния рисунка иэображения устанавливают Витраж, содержащий расположенные пластину 2 из о ганическ между прозрачными пластинами прозтолщиной 3 мм. О е пластины рачные декоративные элементы, о тскрепляют между собой. л и ч а ю шийся тем, что, с це" лью повышения качества витража, декоПолученный витраж толщиной 17 мм ративные элементы выполнены в виде используют для возведения перегородки щестигранных призм, боковая поверхв комнате. Такая перегородка может ность которых расположена с воэмож- быть легко перестроена, так как не ностью контакта с боковой поверхнотребуется при ее возведении связую- 15 стью„соседних призм.

puaZ
