Питатель для сыпучих материалов

Питатель для сыпучих материалов

Иллюстрации

Показать все

Реферат



Изобретение касается непрерывного транспорта сыпучих материалов, преимущественно с высокой абразивностью, и может быть использовано в строительной, химической, металлургической и других отраслях промышленности. Целью изобретения является повышение надежности работы. Питатель содержит корпус 1 с кассетой 2 с несколькими рядами параллельно расположенных в шахматном порядке уголков 3. В боковой стенке корпуса выполнен люк с крышкой 4 для смены кассеты. При истечении материала поток движется по течке и достигает первого ряда уголков 3, движется далее и теряет энергию, достигая таким образом выходного отверстия с параметрами истечения, определяемыми кассетой. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 В 65 D 88/64

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фаг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ Гкнт СССР (21) 4236924/31-13 (22) 04.05.87 (46) 15.03.90. Бюл. № 10 (71) Сибирский филиал Всесоюзного научно-исследовательского института гидротехники им. Б. Е. Веденеева (72) О. Ю. Лозицкий и С. В. Бурмакин (53) 621.86.0о7 (088.8) (56) Авторское свидетельство СССР № 465367, кл. В 65 D 88/64, 1972. (54) ПИТАТЕЛЬ ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение касается непрерывного транспорта сыпучих материалов, преимущественно с высокой абразивностью, и мо„„5U„„1549858 д1 жет быть использовано в строительной, химической, металлургической и других отраслях промышленности. Целью изобретения является повышение надежности работы. Питатель содержит корпус 1 с кассетой 2 с несколькими рядами параллельно расположенных в шахматном порядке уголков 3. В боковой стенке корпуса выполнен люк с крышкой 4 для смены кассеты.

При истечении материала поток движется по течке и достигает первого ряда уголков 3, движется далее и теряет энергию, достигая таким образом выходного отверстия с параметрами истечения, определяемыми кассетой. 1 з.п. ф-лы, 2 ил.

1549858 формула изобретения б а»г

Составитель О. Ли

7ехред И. Верее Корректор В. Кабации

Тираж 51! Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С P

1 13035, Москва, Ж вЂ” 35, Ра у шская на 6., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 з

Изобретение относится к области непрерывного транспорта сыпучих материалов преимущественно с высокой абразивностью и может быть использовано в строительной, химической, металлургической и других отраслях промышленности.

Целью изобретения является повышение надежности работы.

Снабжение питателя съемной кассетой и выполнение рабочих элементов в виде уголков, жестко установленных в кассете и расположенных в шахматном порядке и вершиной вверх, при этом боковые грани уголков каждого ряда параллельны, позволит повысить надежность работы питателя при высокой абразивности транспортируемого материала.

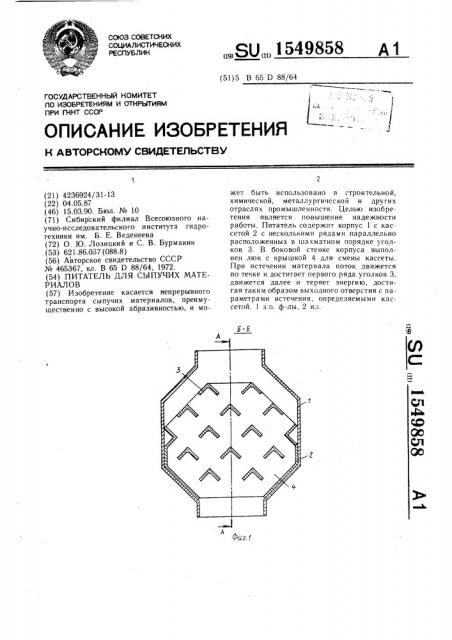

На фиг. 1 изображен поперечный разрез питателя; на фиг. 2 — разрез А-А на фиг. 1.

Питатель содержит корпус 1 с входным и выходным отверстиями, выполненный с трансциидальным расширением в обе стороны, внутри корпуса расположена съемная кассета 2 с несколькими рядами параллельно расположенных в шахматном порядке уголков 3. В боковой стенке корпуса выполнен люк с крышкой 4, которая крепится к нему с помощью болтовых и шпилечных соединений.

Питатель работает следующим образом.

При истечении транспортируемого материала из корпуса поток движется по течке и достигает первого ряда уголков, огибает их, движется далее, при этом разделяется на несколько потоков, которые сталкиваются между собой, теряют энергию, достигают таким образом выходного отверстия с заданными для этого кассетой параметрами истечения (производительностью и временем истечения при залповом сбросе материала).

Производительность питателя подбирается путем смены кассеты 2 с измененным количеством рядов уголков, изменением типоразмера самого уголка, что изменяет расстояния как между рядами, так и между

"1 0 уголками в ряду

В случае попадания в систему посторонних предметов выше допустимой крупности, они застревают в лабиринте уголков кассеты 2 и удаляются из питателя через

75 люк.

1. Питатель для сыпучих материалов, содержащий корпус с входным и выходным

20 отверстиями и приспособление для разгрузки, включающее горизонтально расположенные рабочие элементы, отличающийся тем, что, с целью повышения надежности работы, приспособление для разгрузки

25 снабжено съемной кассетой, а рабочие элементы представляют собой уголки, размещенные вершинами к входному отверстию и жестко укрепленные в кассете в шахматном порядке так, что боковые грани уголков каждого ряда параллельны. до 2. Питатель по п. 1, отличающийся тем, что в боковой стенке корпуса выполнен люк для съема кассет.
