Способ получения водорастворимой частично сшитой оксиэтилцеллюлозы

Способ получения водорастворимой частично сшитой оксиэтилцеллюлозы

Иллюстрации

Показать все

Реферат



Изобретение относится к технологии водорастворимых производных целлюлозы и может быть использовано в нефтехимической, текстильной и полиграфической промышленности. Изобретение позволяет увеличить прирост вязкости 1%-ного раствора оксиэтилцеллюлозы с 47 до 70-551%, что достигается частичной сшивкой оксиэтилцеллюлозы глицидиловым эфиром диили триэтиленгликоля в присутствии диметилбензиламина в среде растворителя, состоящего из смеси воды с изопропанолом или ацетоном при 18-50°С, молярном соотношении глицидиловый эфир (ди-)триэтиленгликоля,вода и диметилбензиламин 1:(5-10):(0,34-1,0) и массовом соотношении оксиэтилцеллюлоза,глицидиловый эфир (ди-)триэтиленгликоля 1:(0,18-0,56). Сушку полученного продукта проводят при 70-97°С в течение 1-16 ч. 1 табл.

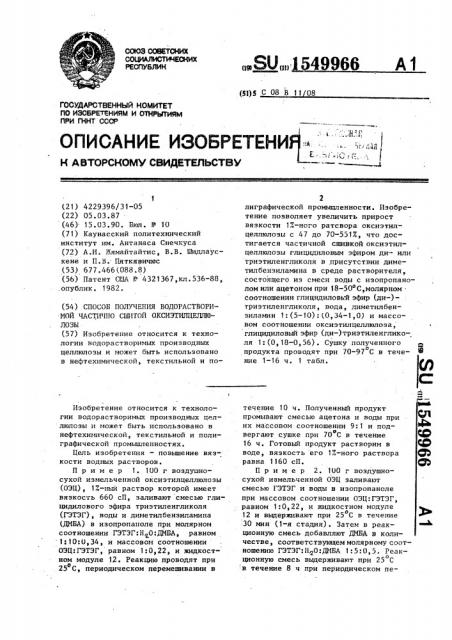

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИ%

РЕСПУЬЛИН

„.SU 549966

А1 (5I)5 С 08 В 11 08

ollNGAHHE изозрктяни

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕЛ=.НИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4229396/31-05 (22) 05.03.87 (46) 15.03.90. Бюп. Ф 10 (71) Каунасский политехнический институт им. Антанаса Снечкуса (72) A.È. }Кямайтайтис, В.В. Пидлаускене и П.В. Пяткявичюс (53) 677.466(088.8) (56) Патент СИА Р 4321367,кл.536-88, .опублик. 1982. (54) СПОСОБ ПОЛУЧЕНИЯ ВОДОРАСТВОРИЮй ЧАСТИЧНО СЮИТОП ОКСИЭТИЛЦЕЛЛЮЛОЗЫ (57) Изобретение относится к технологии водорастворимых производных целлюлозы и может быть использовано в нефтехимической, текстильной и поИзобретение относится к технологии водорастворимых производных целлюлозы и может быть использовано в нефтехимической, текстильной и полиграфической промышленностях.

Цель изобретения — повышение вязкости водных растворов.

Пример 1. 100 r воздуыносухой измельченной оксиэтилцеллюлозы (ОЭЦ), 1Х-ный раствор которой имеет вязкость 660 сП, заливают смесью глицидилового эфира триэтиленгликоля (ГЭТЭГ), воды и диметилбензиламина (ДМБА) в изопропаполе при молярном соотношении ГЗТЭГ:Н О:ДИБА, равном

1:10:0,34, и массовом соотношении

ОЭЦ:ГЗТЭГ, равном 1:0,22, и жидкостном модуле 12. Реакцию проводят при

25 С, периодическом перемешивании в

2 лиграфической промышленности. Изобретение позволяет увеличить прирост вязкости 1Е-ного ратсвора оксиэтилцеллюлозы с 47 до 70-551Х что достигается частичной сшивкой оксиэтилцеллюлозы глицидиловым эфиром ди- или триэтиленгликоля в,присутствии диметилбензиламина в среде растворителя, состоящего из смеси воды с изопропаноломили ацетоном при 18-50 С,молярном соотношении глицидиловьй эфир (ди-)триэтиленгликоля, вода, диметилбензиламин 1:(5-10):(0,34-1,0) и массовом соотношении оксиэтилцеллюлоза, глиц щиловый эфир (ди-)триэтиленгликоля 1:(О, 18-0,56) . Сушку полученного о продукта проводят при 70-97 С в течение 1-16 ч. 1 табл. течение 10 ч. Полученный продукт промывают смесью ацетона и воды при их массовом соотношении 9:1 и подо вергают сушке при 70 С в течение

16 ч. Готовый продукт растворим в воде, вязкость его 1". †íî раствора равна 1160 сП.

Пример 2. 100 r воздушносухой измельченной ОЭЦ заливают смесью ГЭТЗГ и воды в изопропаноле при массовом соотношении ОЭЦ:ГЭТЭГ, равном 1:0,22, и шщкостном модуле

12 и выдерживают при 25 С в течение о

30 мин (1-я стадия). Затем в реакционную смесь добавляют ДпБА в количестве, соответствующем молярному соотношению ГЗТЭГ: П О:ДИБА 1: 5: О, 5. Реакционную смесь выдерживают при 25 С

:в течение 8 ч при перирдическом пе1549966 ремешивании (2-я стадия). Промывку и сушку продукта проводят так же, как в примере 1. Готовый продукт растворим в воде, вязкость его 1Х-ного раствора равна 3540 сП. промывкой и сушкой целевого продукта, отличающийся тем, что. с целью повьппения вязкости ее водных растворов, в качестве сшивающего агента используют глицидиловый .эфир ди- или триэтиленгликоля, в качестве основания — диметилбензиламин, в качестве растворителя — смесь воды с изопропанолом или ацетоном, обработку проводят при 18-50 С, молярном о соотношении глицидиловый эфир (ди-)тризтиленгликоля:вода:диметилбензиламин, равном 1:(5-10):(О, 34-1,00) „ массовом соотношении оксиэтилцеллюло-.. за:глицидиловьц! эфир (ди-)триэтиленгликоля, равном 1:(0,18-0,56), а сушку полученного продукта осуществляют при 70-97 С в течение 1-16 ч.

Примеры получения годорастворимой частично сшитой ОЭЦ при других соотношениях компонентов и условиях сушки представлены в таблице.

Формула изобретения

Способ получения водорастворимой частично сшитой оксиэтилцеллюлозы, включающий обработку ее сшиваюцим агентом в присутствии основания в среде растворителя с последующими

Растворптель

Пример

Сшивающий агент

Массовое соотноше нне ОЭЦ;

>ГЭТЭГ (гэдэг) Темпе- ПродолжительТемпеПродан- Вязкость яитепь- 1Х-ного

Прирост вязкости

1Х-ного раствора

ОЭЦЭ/о

Мопярное соотношение

ГЭТЭГ:H О:

:ДМБА (нэдэг) ратуpQ pB акции„ с ность ратура термообработки, с ность раствора, сП

1-я 2-я стадия стадия термообработки, ч нерастворим

Л р и м е ч а н и е. Прирост вязкости IX-ного раствора продукта, полученного известным способом, составляет 47Х.

I >

Составитель А. Селин

Редактор Н.Киштулинец Техред JI,Сердюкова Корректор М.Са! !борская

Заказ 246

Тираж 425

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при (К!1Т СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", Г.Ужгород, ул. Гагарина, 101

2

4

6

8

11

12

13

14

16

17

18 (ср)

19 (ср)

20(ср) ГЭТЭГ гэтэг гэтэг гэтэг гэдэг гэдэг

ГЭДЭГ гэдэг гэдэг гэтэг гэтэг гэтэг гэтэг

ГЭТЭГ гэдэг гэтэг гэтэг гэдэг гэтэг гэтэг

1: 1О:0,34

1:5:0 5

1:10:0,5

1;!о:!

1:5:0,5

1:10:0,5

1:5;0,5

1:5:0,5

1:5:0,5 1 10;0,34

1:1O:0,34

1:10:0,34

1:10:0,34

1: 10: 0,34

1:!о:!

1:!0:О,З4

1:iOI0,34

1>0:0,5

1:10:0,5

1:10:0,5 1:0,22

1:0,22

1:0,22

1:0,22

1:О,З7

1:О,!8

1:0,37

1:0,56

1:О,37

1;о,гг

1:О,гг

1:0,22

1:о,гг

1:0,22

1:0,18

1:0,22

1Iо,гг

1:0,37, 1:0,22

1: 0,22

Изопропнноп

Изопропаноп

Изопропаиоп

Изопропанол

Изопропаноя

Изопропанол

Ацетон

Ацетон

Изопропанол

ИзопрОпвнОл

ИзопрОпанОл

Изопропанол

Пзопропеиол

ИзОпpoïoíoë

Изопропаноп

Изопропанол

Изопропаноп

Изопропаноп

ИзОпрОпанОл

HsoIIPootIHoJt

25 10 О

О,5 8

20 7 О

20 5 О

20 15 О го ." о

50 6 О

5G 6 О

2о о,5 г

25 0,5 6

25 . 0,5 8

25 0,5 8

25 0 25 8

25 10 8

20 5 О !

8 05 5

25 О ° 5 8

20 2,5

25 8,5

25 8,5

7О

7О

7О

7О

7О

97

7О

7О

7О

97

7О

16

16

16

16

16

16

l6 !

16

16

3

16

16

16

16.

16

16

228О

1120 !

ВЗО

4300 !

27О

1-; 60

Продукт

560

436

273

7О

7О

70 !

77

119

153

89

551

92

409 !!г г!
